T型阀联轴器剖面结构工程设计图纸

　　在流体管路输送系统的动力传递环节，阀类部件与驱动端的同轴连接一直是影响管路运行稳定性的核心节点，T型阀联轴器正是适配这类场景的专用连接构件，主要用于T型接头配置的截止阀、调节阀类产品，实现阀杆与驱动执行机构的扭矩传递，同时补偿安装过程中产生的微小径向、角向偏差，避免阀杆受附加弯矩作用出现卡涩、密封面磨损不均的问题。从实际工程应用来看，这类联轴器多部署在中低压工业流体管路、化工介质输送管线、市政给排水管网的阀组单元中，既要承担驱动端输出的启闭扭矩传递，也要适配阀杆往复动作过程中的微量轴向窜动，部分带缓冲结构的构型还能吸收阀门快速启闭时产生的冲击载荷，保护阀杆与驱动机构的连接部位不会因瞬时过载出现断裂、变形。

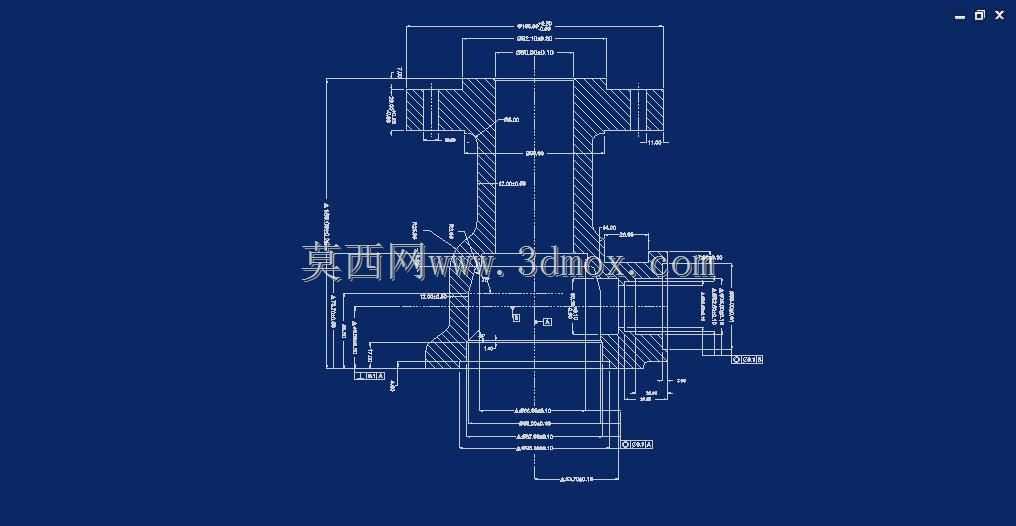

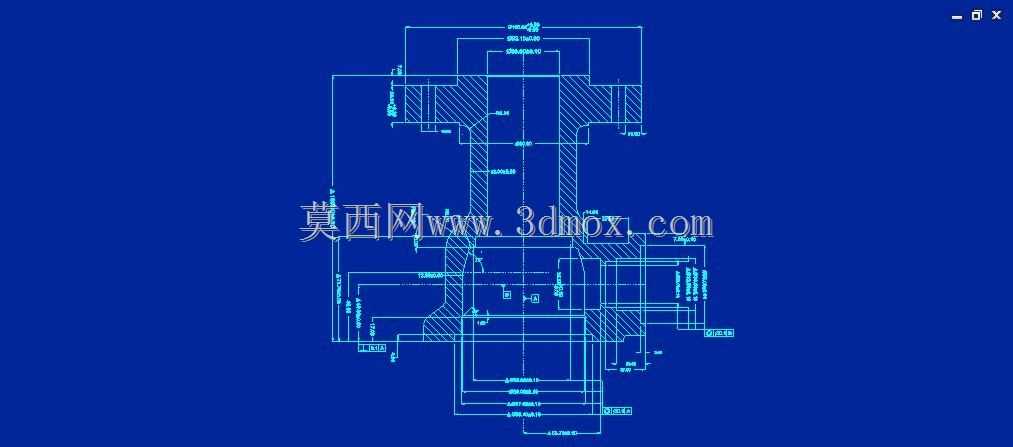

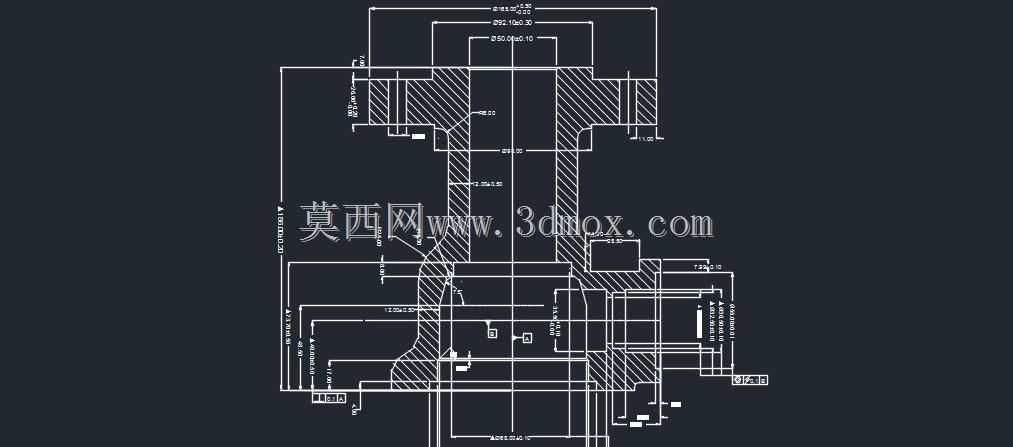

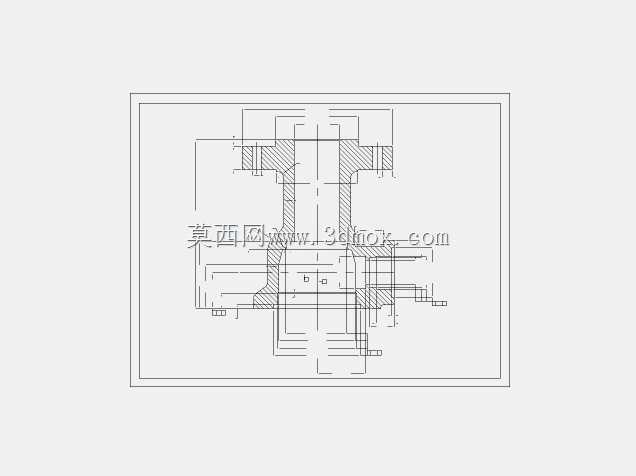

　　从结构设计逻辑来看，这份剖面图纸完整呈现了T型阀联轴器的内部装配关系，整体采用上下分体的法兰对接构型，上端对接驱动执行机构的输出轴，下端通过嵌套结构与T型接头的阀杆配合，中间设置的定位止口保证了两部分的同轴度公差控制在0.05mm以内，避免传动过程中出现偏磨。连接部位采用对称布置的锁紧螺栓实现周向固定，螺栓孔的位置度公差严格匹配阀组安装的通用接口标准，无需额外加工适配即可直接替换同规格的常规联轴器产品。内部的密封槽结构预留了填料安装空间，可适配不同压力等级的管路密封需求，当输送腐蚀性介质时，可在槽内加装适配的耐腐蚀填料，避免介质沿阀杆与联轴器的配合间隙向外泄漏。

　　从安装边界尺寸来看，该联轴器的径向最大轮廓尺寸适配DN50-DN150通径的T型阀安装空间，上端法兰的连接孔距符合通用阀门执行器的安装尺寸规范，下端的阀杆配合孔可根据实际阀杆直径做公差适配，常规配合公差采用H7/h6间隙配合，既保证装配过程的顺畅性，也避免配合间隙过大导致的传动空程。轴向总长度经过优化设计，不会额外增加阀组的整体安装高度，在空间受限的管廊、阀井内也能顺利完成装配，不需要调整原有管路的支撑结构。

　　在实际选型建模过程中，这类联轴器的结构细节需要重点关注几个工程要点：一是配合面的粗糙度要求，与阀杆、输出轴接触的内孔表面粗糙度需达到Ra1.6以下，降低长期往复动作过程中的磨损量；二是应力集中部位的圆角处理，法兰与筒体连接的根部设置R2-R3的过渡圆角，避免长期受交变扭矩作用出现疲劳裂纹；三是锁紧部位的防松结构，螺栓连接位置预留了弹垫、止动垫片的安装空间，在管路振动较大的工况下也能保证连接可靠性，不会出现螺栓松动导致的传动失效。

　　不同于通用刚性联轴器，这款T型阀联轴器的结构专门针对阀类部件的动作特性做了优化，没有采用过盈配合的刚性连接方式，而是通过小间隙配合加周向键传动的结构，既保证扭矩传递的可靠性，也允许阀杆在温度变化产生热胀冷缩时存在微量的轴向位移，不会因为热胀应力顶弯阀杆或者破坏阀门的密封副。在三维建模过程中，需要严格按照剖面图纸的尺寸链标注校核各段的配合公差，尤其是止口定位尺寸、键槽宽度深度、密封槽的内外径尺寸，这些参数直接决定了产品加工完成后能否顺利完成现场装配，也直接影响后续阀组运行的密封性能与传动效率。
