柯达400型照相胶卷结构三维建模

　　在传统胶片摄影领域，胶卷是承载影像记录功能的核心耗材，本次建模还原的135规格柯达400胶卷，是民用摄影领域应用极广的高感光度胶卷，广泛适配各类135规格手动、自动胶片相机，覆盖日常街拍、暗光环境拍摄、运动场景抓拍等多种使用场景，其结构设计经过数十年迭代优化，在有限的暗盒空间内实现了胶片的可靠收纳、平稳输片与严格避光防护。从实际使用的功能特性来看，该胶卷整体由暗盒外壳、内置片轴、胶片本体、引片舌、端盖密封结构几个核心部分组成，暗盒外壳采用带遮光涂层的金属冲压制件，上下端盖通过卷边压合实现密封，仅在出片口位置设置绒布遮光条，既保证胶片可以顺畅拉出，又能完全阻挡外界光线进入暗盒内部，避免胶片提前曝光。

　　建模过程中首先梳理了胶卷的实际装配逻辑，暗盒主体为带一定锥度的圆筒结构，出片位置设计有狭长的平直缝隙，缝隙内部的绒布结构在建模时通过表面纹理与微小凸起特征还原其密封形态，避免过度简化导致结构失真。内置片轴为两端带限位凸缘的空心轴结构，凸缘直径略大于胶片卷绕后的最大外径，保证胶片卷绕后不会在暗盒内部出现轴向窜动，片轴一端设计有与相机卷片机构匹配的驱动槽，相机过片时的扭矩通过该槽传递到片轴，带动胶片平稳卷动，建模时严格还原了驱动槽的深度与卡位角度，保证虚拟装配时可以与标准135相机的卷片叉完全契合。胶片本体为带片孔的长条聚酯片基结构，卷绕在片轴上时每层胶片之间保持均匀间隙，避免片基摩擦产生划痕，

　　建模时通过螺旋阵列的方式还原胶片卷绕的自然弧度，同时在胶片边缘还原标准的135片孔特征，片孔间距与尺寸完全符合行业通用标准，可直接用于相机输片机构的匹配验证。引片舌是胶卷外露的胶片端头，设计为特定的圆弧切角形态，方便用户在装卷时将其插入相机的卷片轴缝隙，建模时还原了引片舌的切角角度与厚度，该部分厚度与胶片主体保持一致，边缘做微小的圆角处理，避免装片时割手或者卡滞在相机的导片轨道内。从安装边界来看，该胶卷的整体外径、长度尺寸完全符合135胶卷的通用规格，暗盒外径控制在25mm左右，整体长度为37mm左右，出片缝隙的宽度与位置匹配所有标准135相机的胶卷仓定位结构，建模时严格控制各部分的尺寸公差，

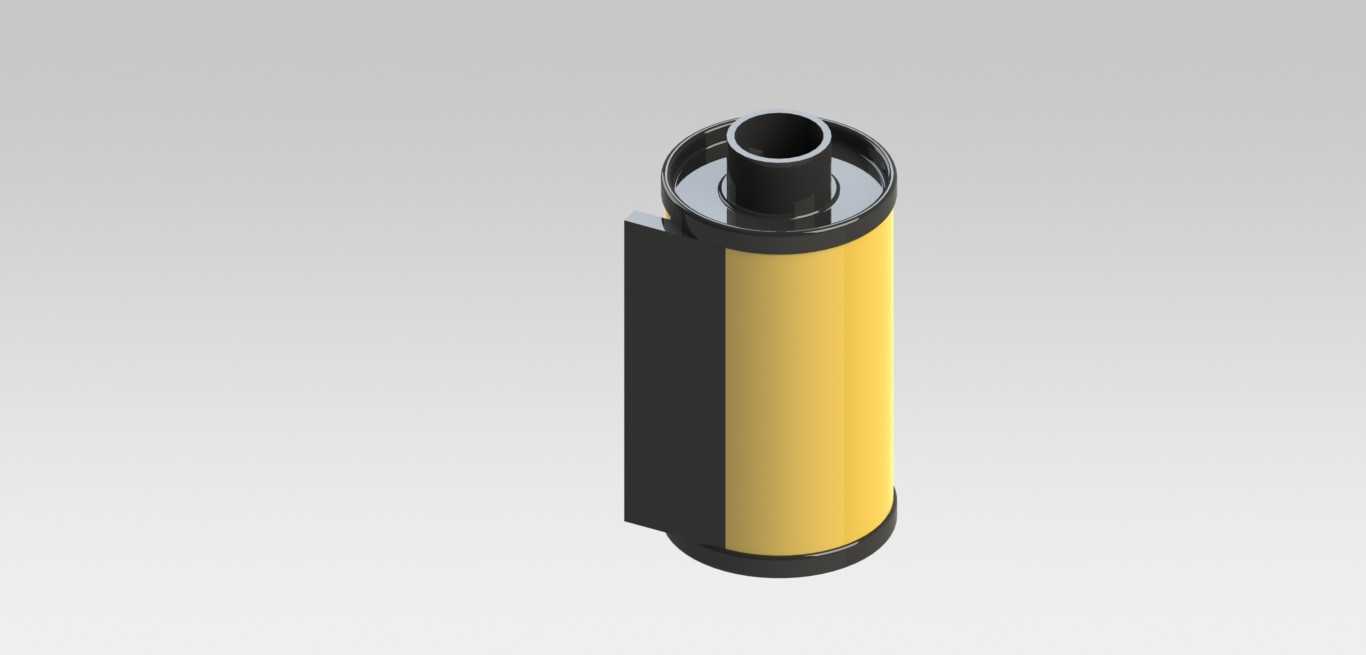

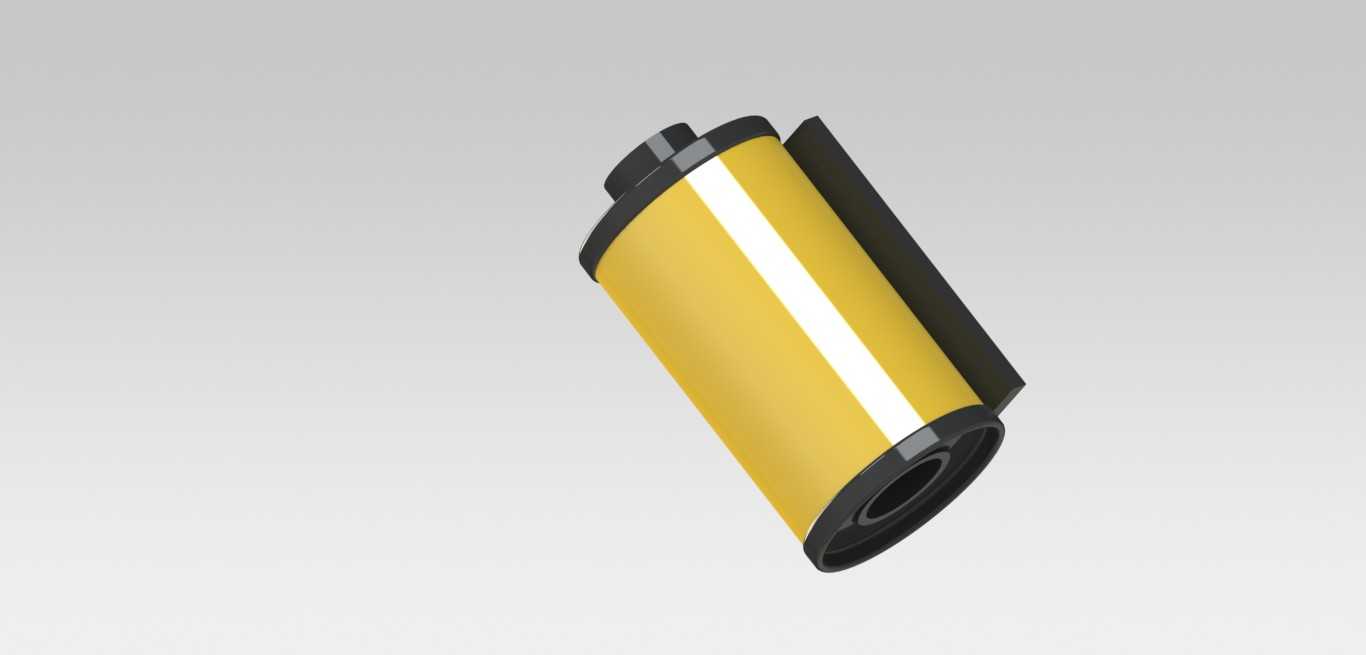

　　暗盒外表面的黄色标识区域通过分色特征还原，黑色的端盖与出片侧的挡边结构也做了明确的特征区分，保证模型在用于摄影器材结构演示、复古产品设计参考时，能够准确还原真实胶卷的装配关系与外形特征。在细节处理上，暗盒表面的压合接缝、片轴两端的微小注塑/冲压痕迹都做了适度还原，避免模型过于光滑失去真实产品的质感，同时所有特征都做了合理的几何简化，既保证结构完整性，又避免不必要的细碎面影响后续的装配仿真或者渲染使用。对于结构设计从业者而言，该模型可以用于复古相机的胶卷仓适配设计验证，检查胶卷装入仓体后的间隙、输片路径的干涉情况，也可以用于摄影类文创产品的设计参考，通过准确的胶卷结构模型衍生设计相关的周边产品，在建模过程中也充分考虑了不同软件的适配性，所有曲面都做了连续处理，不存在破面、重叠面等问题，可直接导入各类三维软件进行后续的编辑或者装配操作。
