七缸双轴星型径向动力装置结构

　　这类星型布局的径向活塞动力结构，最早在航空活塞动力领域得到大规模应用，凭借单曲轴多缸环形排布的特性，能在较小的机头迎风截面下实现更大的排量输出，相比直列、V型布局的同排量活塞动力，径向排布的结构曲轴长度更短，整机轴向尺寸可以压缩到非常紧凑的范围，早期螺旋桨飞行器、小型固定翼通航设备、部分特种轻型动力载具上都能见到这类结构的身影。除了航空领域，部分小型固定式动力机组、教学演示用动力解剖装置、特种轻型越野载具的动力单元也会采用这类布局，核心就是利用其结构紧凑、单位体积功率密度高、风冷散热条件好的优势，不需要布置复杂的液冷管路就能实现稳定的持续动力输出。

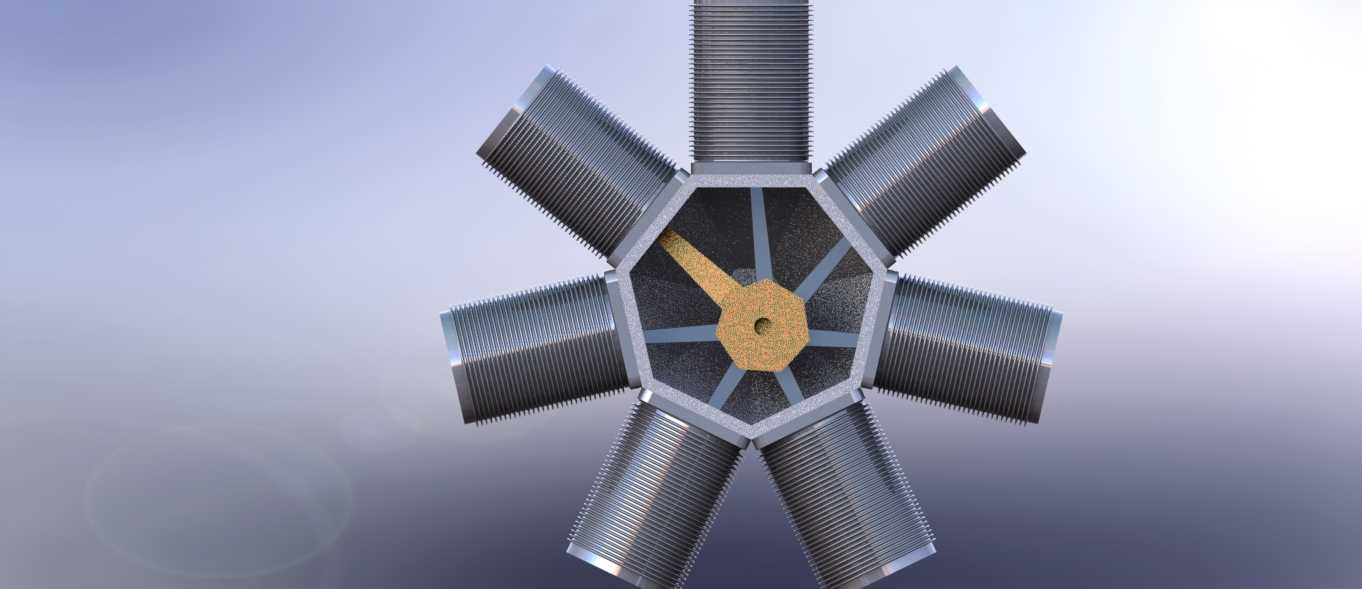

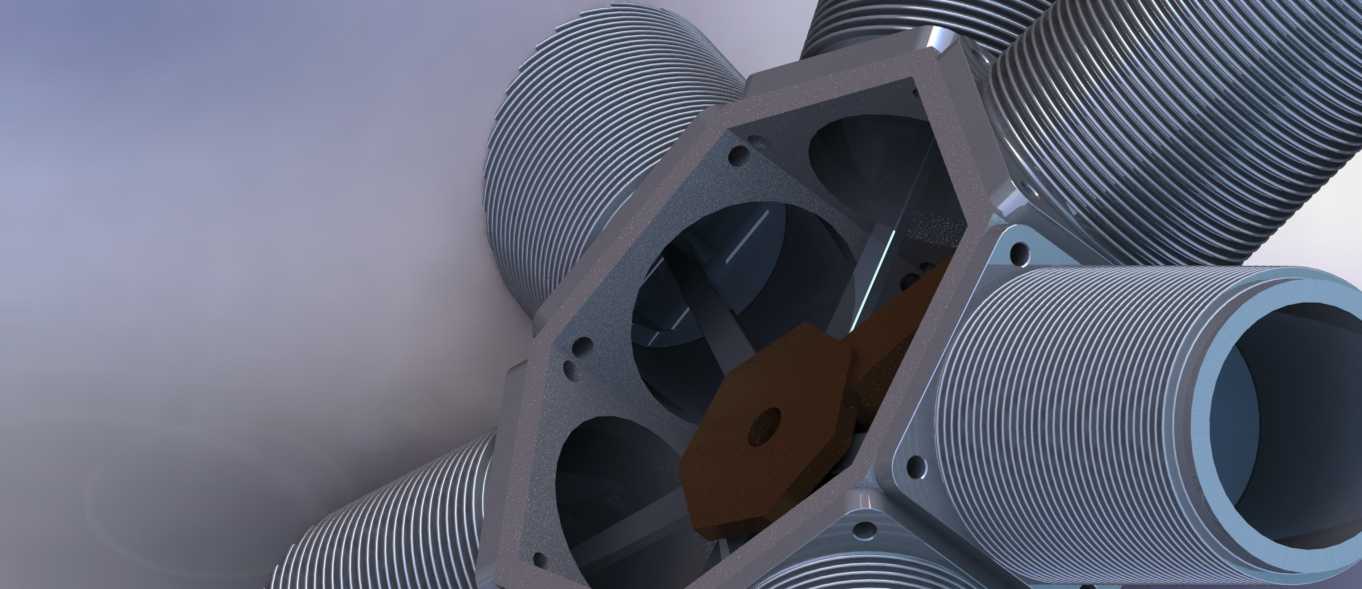

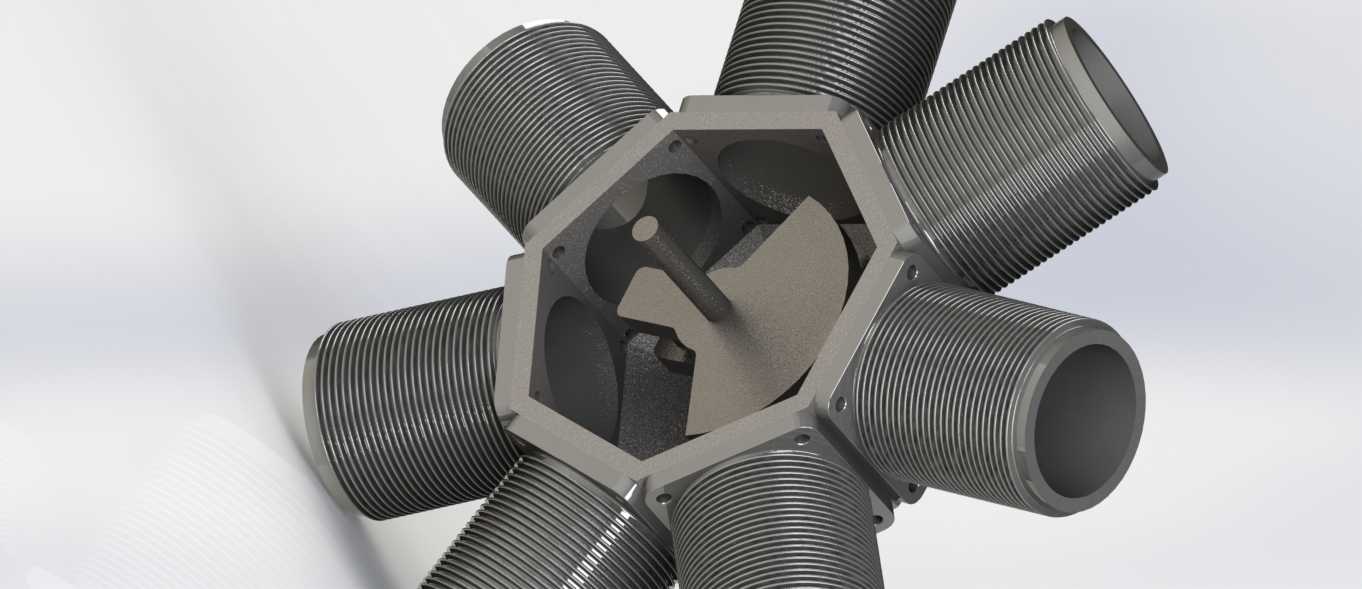

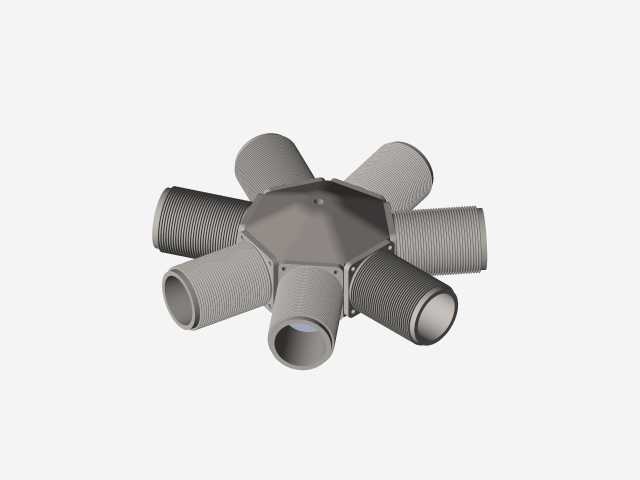

　　从结构功能来看，这套七缸双轴的径向动力装置，七个气缸沿中心曲轴箱呈等角度环形均匀排布，每个气缸的活塞通过连杆直接与中心曲柄机构连接，相比常规单轴径向结构额外设置的第二输出轴，可实现双路动力同步输出，能够直接对接需要双输入轴的负载端，省去额外的分动结构，进一步压缩动力总成的安装空间。每个气缸外侧都布置了密集的环形散热鳍片，这是径向动力典型的风冷结构设计，工作时随着曲轴带动整个动力单元转动（部分早期航空径向发动机会随曲轴转动缸体强化散热，也有固定缸体依靠迎风气流散热的结构），气流可以直接扫过每一个气缸的散热鳍片，带走燃烧做功产生的热量，不需要额外布置水泵、水套、散热管路等液冷组件，整体结构的零部件数量更少，在野外无复杂维护条件的场景下可靠性更突出。

　　设计过程中首先要解决的是多缸连杆与中心曲柄的配合干涉问题，七个气缸呈正七边形排布，相邻气缸的中心夹角约为51.4度，每根连杆的铰接点位置、曲柄销的偏心距都需要经过严格的运动学仿真验证，确保活塞在上下止点往复运动的全过程中，相邻连杆之间不会出现运动剐蹭，同时要保证每个气缸的进排气正时、点火顺序能够均匀错开，避免动力输出出现过大的扭矩波动。双轴结构的设计需要匹配好两根输出轴的传动比与相位关系，中心主曲轴承接所有活塞的做功冲量，副轴通过齿轮组与主曲轴耦合，可独立输出动力驱动附属负载，比如冷却风扇、发电机、液压泵等附件，不需要从主输出轴额外取力，避免主输出轴的动力输出稳定性受到附件负载波动的影响。

　　安装边界方面，这类径向动力装置的整体外形呈中心对称的星型结构，最大外轮廓尺寸由七个气缸的外端散热鳍片直径决定，安装时需要在中心曲轴箱位置设置主安装定位面，沿圆周方向均匀布置3-4个安装支脚即可完成固定，不需要像直列发动机那样设置长条形的安装机架。轴向安装尺寸仅包含曲轴箱厚度、输出轴伸出长度与气缸端盖厚度，整体轴向长度仅为同排量直列四缸发动机的三分之一左右，非常适合安装空间轴向受限、径向有一定布置余量的设备场景。需要注意的是，由于气缸呈环形排布，安装时需要在气缸外侧预留足够的气流流通空间，不能紧贴其他设备部件遮挡散热鳍片，否则会导致气缸散热不均，出现局部过热拉缸的问题。另外双输出轴的端面对接需要保证同轴度公差在0.05mm以内，避免轴系运转时出现额外的径向载荷，加速轴承与曲柄连杆机构的磨损。

　　从实际使用的特性来看，这类七缸径向结构的动力输出平顺性要优于五缸、三缸的同类型径向结构，因为七个气缸的做功冲程可以更均匀地覆盖曲轴旋转的整周角度，曲轴每旋转约102度就有一个气缸进入做功冲程，扭矩输出的波动幅度更小，运转时的振动水平更低，不需要额外加装大质量的平衡轴就能实现较好的NVH表现。活塞与缸套的润滑采用飞溅润滑结合强制注油的方式，曲轴箱内的润滑油随着曲柄的旋转被甩到各个气缸壁与连杆铰接点，结构简单可靠，不需要复杂的润滑油路布置，维护时仅需定期更换曲轴箱内的润滑油即可，维护成本远低于同功率等级的液冷多缸动力装置。
