自动售货机用一公斤容量储茶容器结构

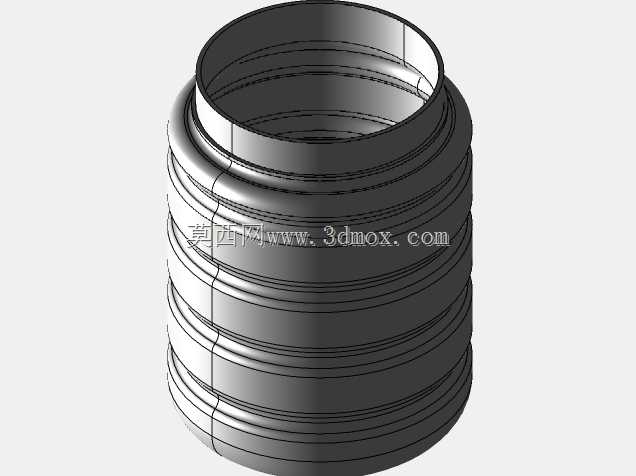

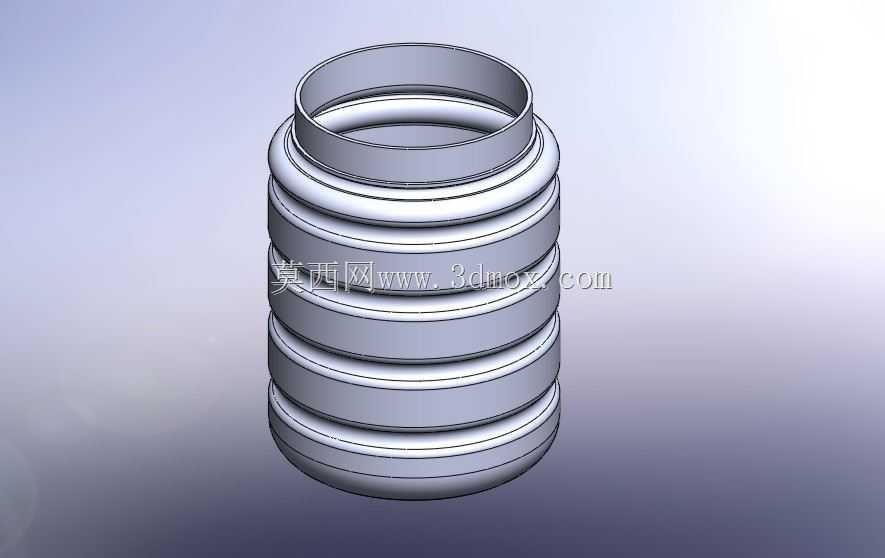

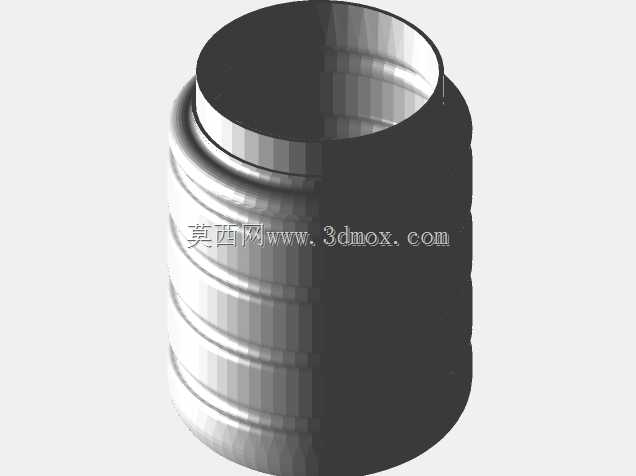

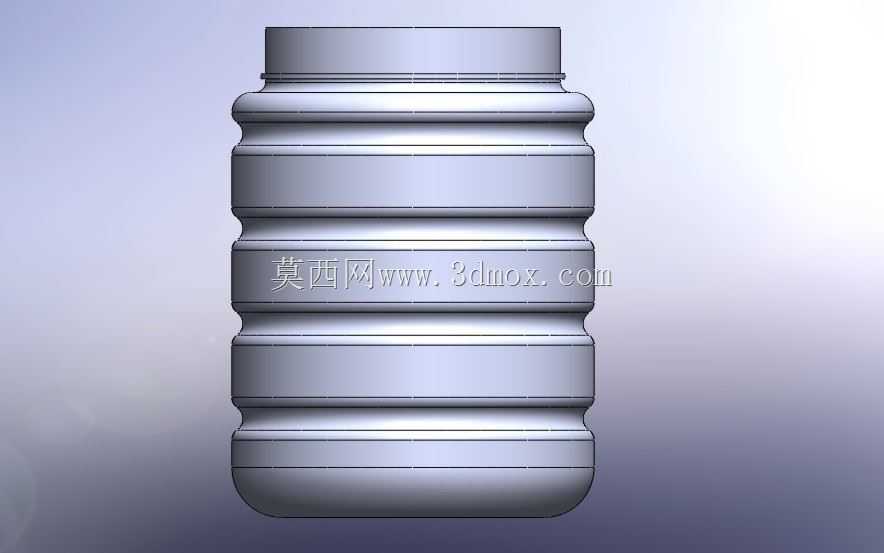

　　这款带提手的层叠式圆柱储料容器，主要适配自动售货机的干散食品分发场景，核心承载量为1公斤干制茶叶，也可兼容无花果干、花果茶、散装红茶等同类干制农副食品的存储与定量出料配套。从结构适配角度看，容器整体采用等径圆柱主体设计，外壁设置多道环形凸起加强筋，一方面提升薄壁筒体的径向抗形变能力，避免售货机推料机构挤压、运输过程中堆叠受力导致的筒身凹陷，另一方面环形筋也可作为出料机构的定位卡位，配合售货机内部的卡爪或拨轮结构实现容器的固定与旋转出料动作，无需额外加装定位法兰即可完成安装定位，减少配套结构的零件数量。

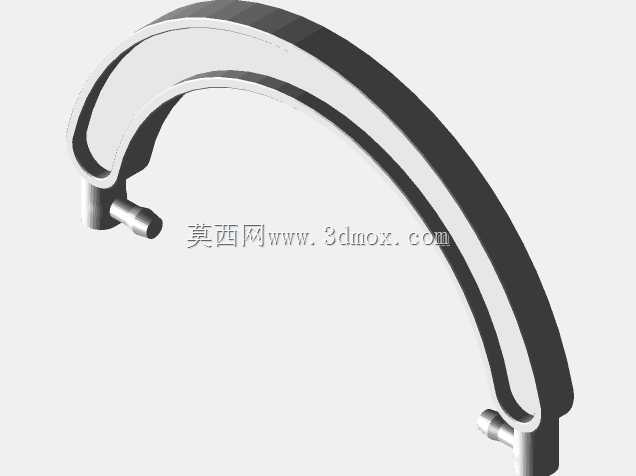

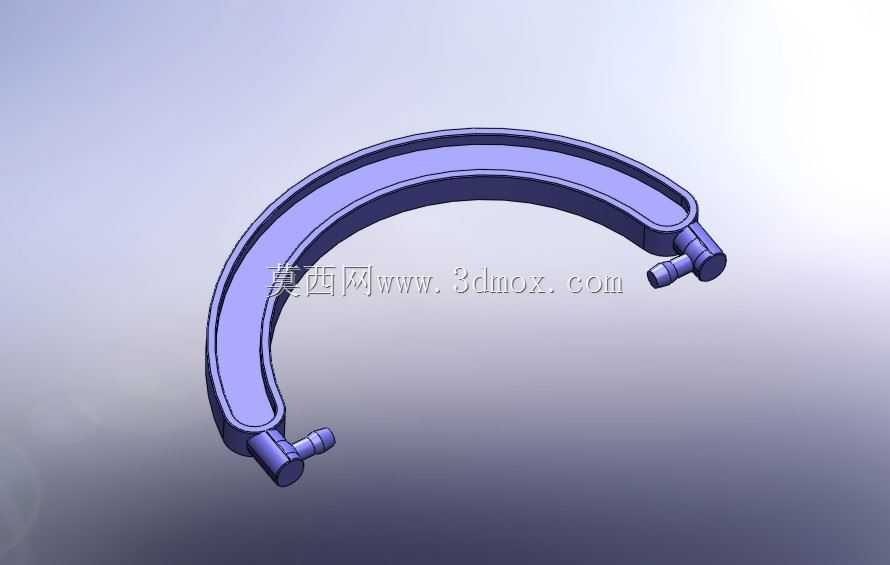

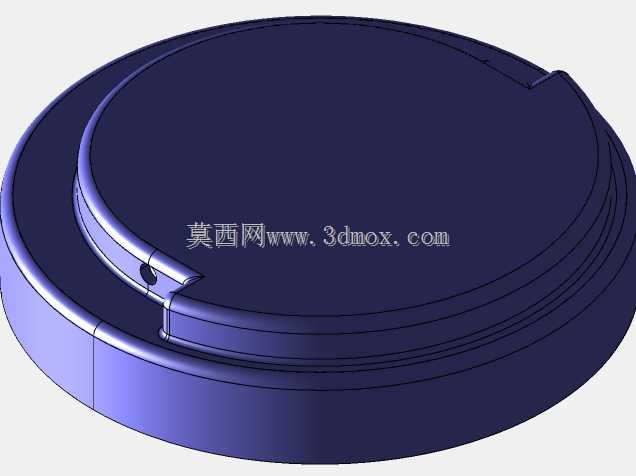

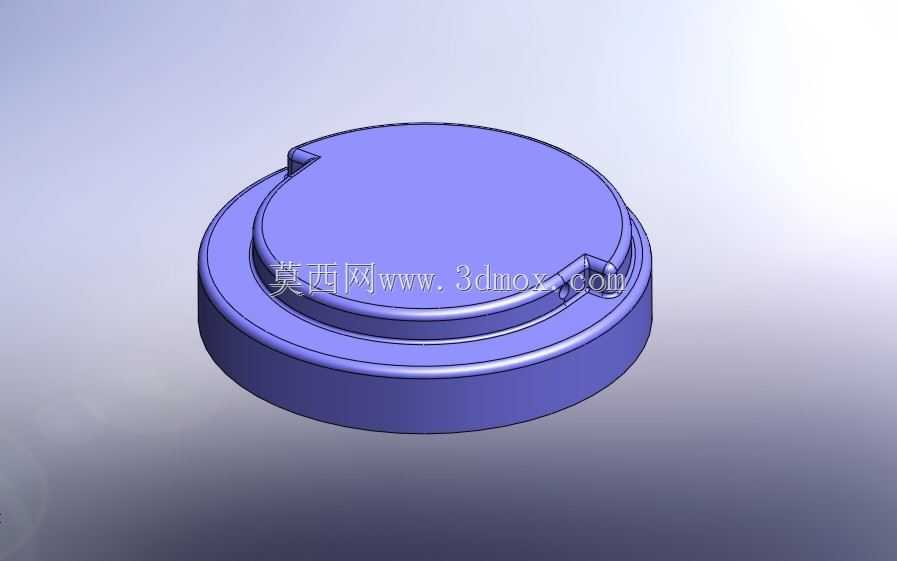

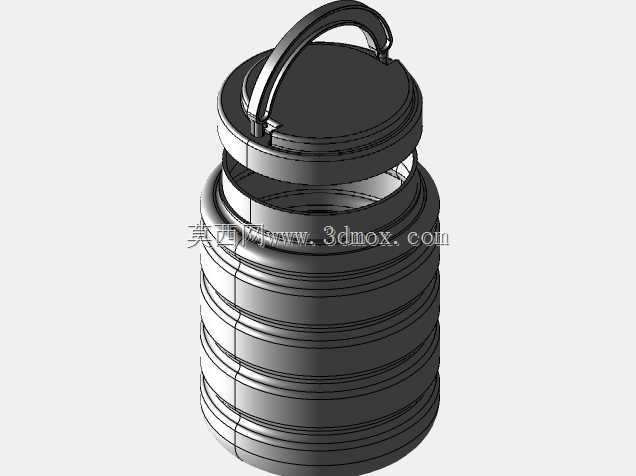

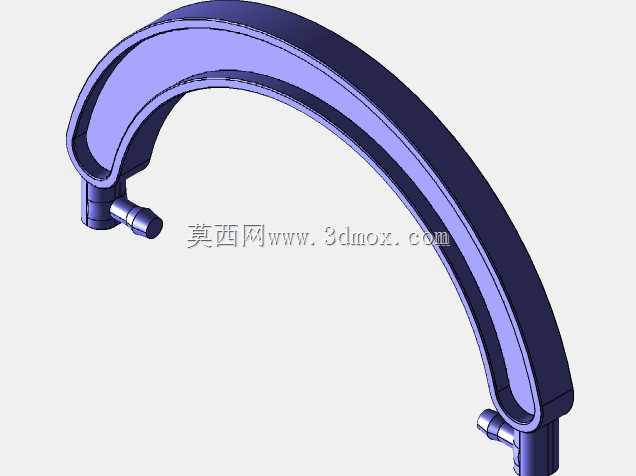

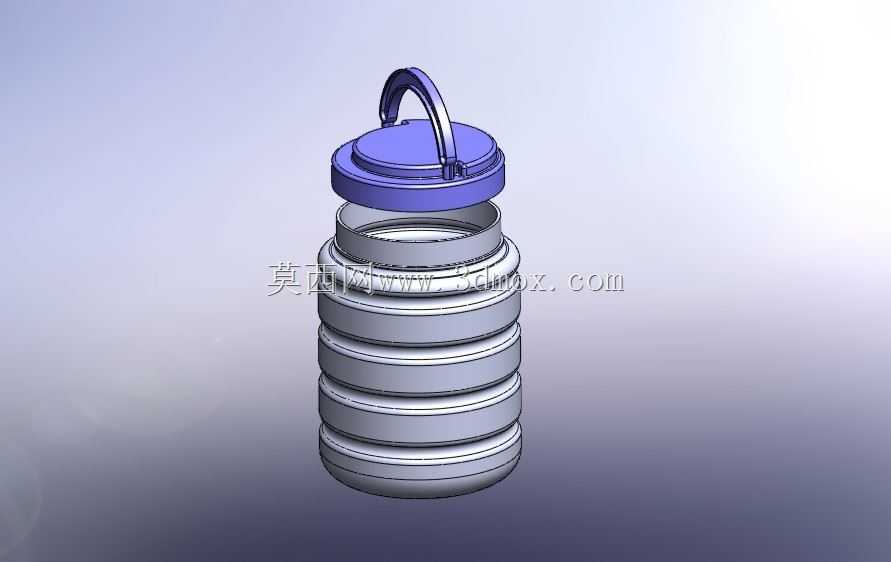

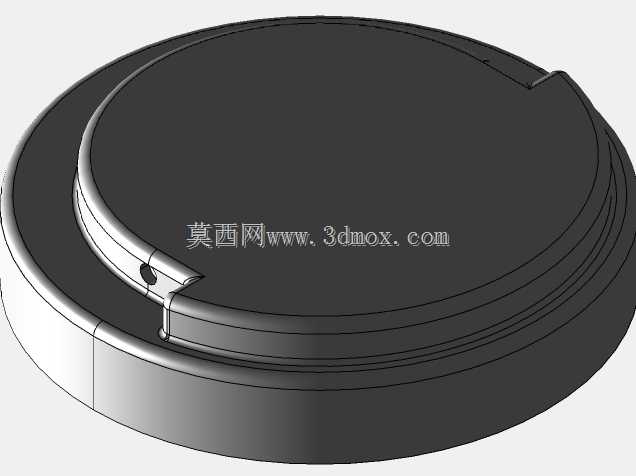

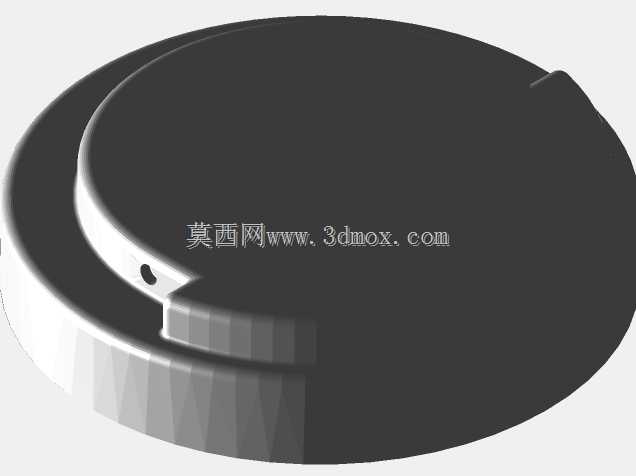

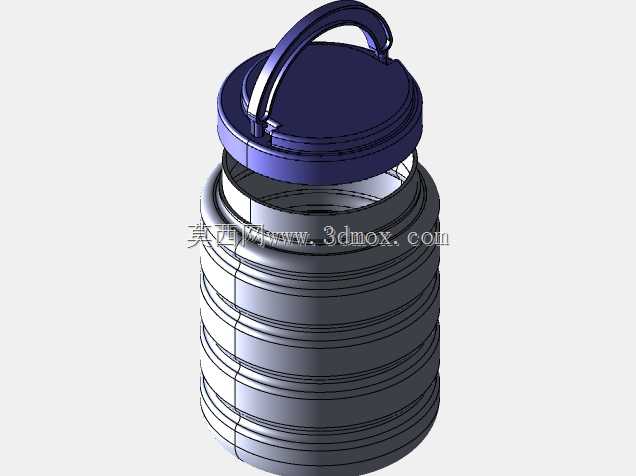

　　容器顶部的密封盖采用外翻边压合结构，盖体与筒口的配合面设置环形密封槽，可加装食品级硅胶密封圈实现干料存储所需的密封要求，避免售货机内部环境的潮气、粉尘进入容器内部导致干茶、果干受潮变质，盖体上方集成的拱形提手采用与盖体同轴铰接的结构，提手可绕铰接轴翻转180度，在容器装入售货机料仓时，提手可放倒贴合盖体上表面，不占用额外竖向安装空间，在补货、更换容器时，提手可翻起作为受力点，方便操作人员单手提取整桶装满物料的容器，适配售货机快速补货的操作需求。

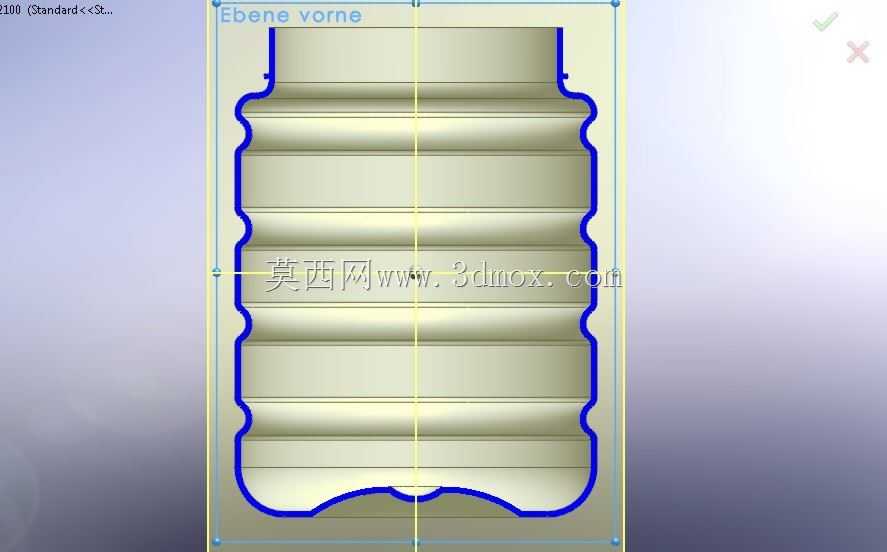

　　从安装边界尺寸来看，容器主体外径控制在常规自动售货机标准料仓的兼容范围内，筒身高度与1公斤干茶的自然堆积密度匹配，干茶叶的堆积密度约为0.2-0.3g每立方厘米，1公斤物料所需的有效容积约为3.5-5升，筒身内部的有效容积预留了10%左右的冗余空间，避免物料装填过满导致盖体无法完全压合密封，同时筒底采用圆弧过渡的封底结构，不存在直角积料死角，配合售货机底部的螺旋出料或者振动出料机构时，物料可依靠自重顺利滑向出料口，不会出现局部积料、出料不畅的问题。

　　设计过程中针对干散食品存储的特性，所有与物料接触的内壁均采用光滑圆弧过渡，没有凸起的拼接缝或者尖锐棱角，避免干茶碎叶、果干碎屑卡在结构缝隙中滋生细菌，符合食品接触材料的结构设计要求。筒身的层叠环形筋除了加强结构强度之外，还可作为多个空容器堆叠时的卡位，空桶运输、存储时，上层容器的底部可嵌入下层容器的筒口位置，通过环形筋实现轴向定位，大幅降低空容器的存储占用空间，提升批量运输的装载效率。盖体与筒身的配合采用卡扣式压合结构，无需额外工具即可手动完成开盖、合盖操作，方便运营人员定期清洁容器内部或者补充物料，卡扣的扣合力度经过适配，既可以保证日常搬运、售货机运行过程中盖体不会意外脱落，又不会出现扣合过紧导致开盖困难的问题。

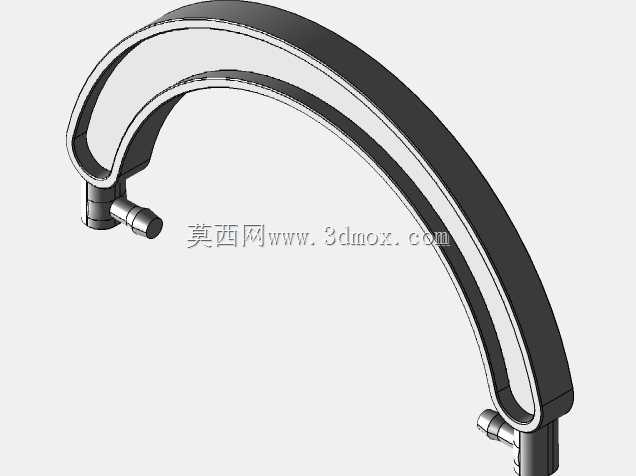

　　在与自动售货机的适配层面，容器的整体重量控制在合理范围内，装满1公斤物料后的总重量适配常规售货机料仓的承重要求，提手的铰接结构做了限位设计，提手翻起到竖直位置时会被限位结构卡住，不会出现过度翻转导致提手贴向盖体另一侧的问题，提取时受力方向始终与筒体轴线重合，避免提取过程中筒体倾斜导致物料洒出。筒身的壁厚经过受力校核，在装满物料堆叠三层的情况下，筒身的径向变形量不超过0.5毫米，不会因为变形导致与售货机料仓的定位结构出现卡滞，保证容器可以顺畅推入或者抽出料仓。封底的圆弧半径经过优化，既保证了底部的结构强度，又能让物料在自重作用下向中心出料口汇聚，减少出料残留量，降低物料损耗。
