多层可移动商用烘烤物料承载架结构

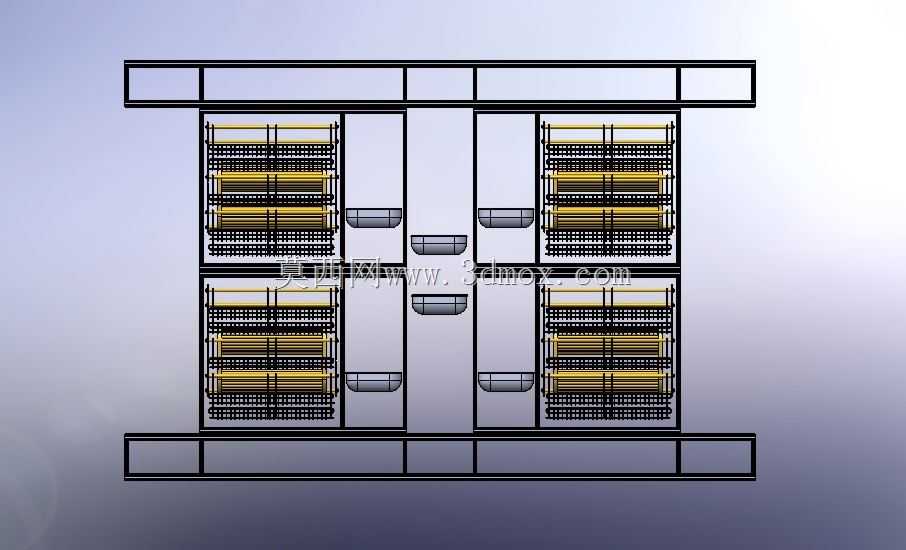

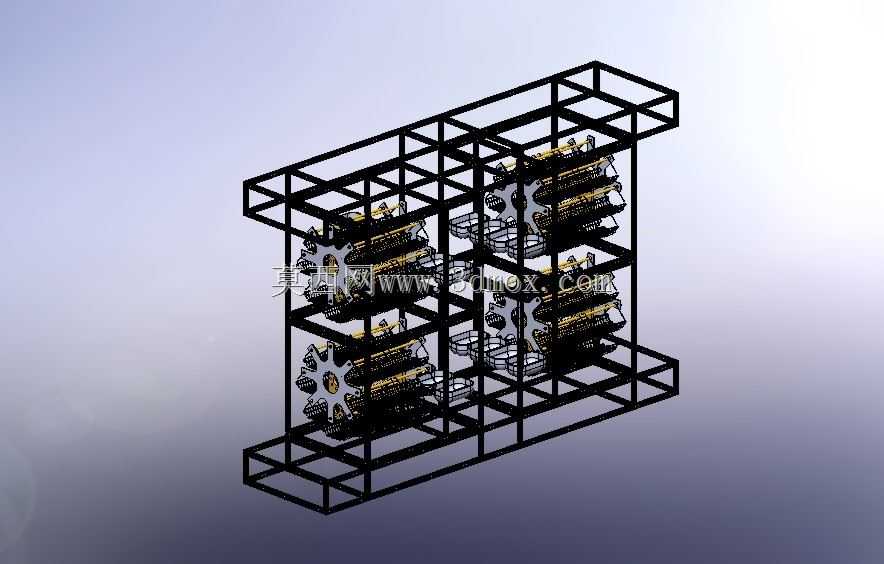

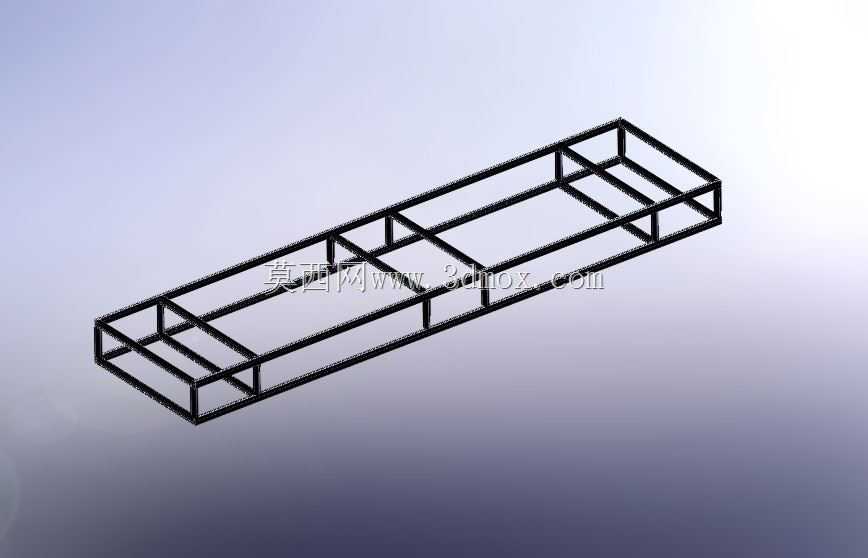

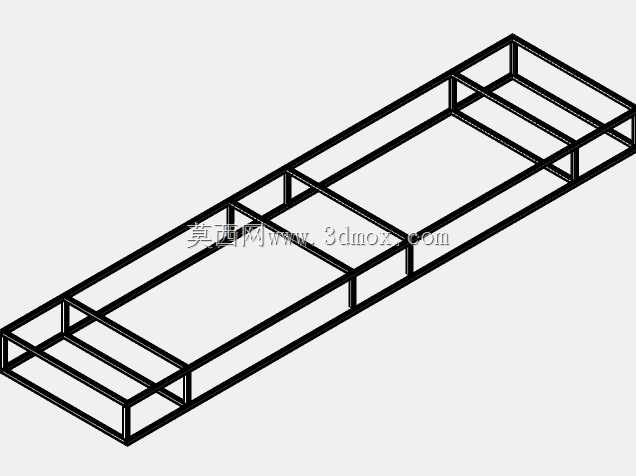

　　这款多层可移动烘烤承载架，主要面向商用集中式食品烘烤作业场景设计，常见于中央烘焙工厂、大型连锁餐饮后厨、团餐配送中心的烘烤工段，用来承载待烘烤的食材、半成品，配合大型隧道式烘烤炉、立式旋转烤炉完成批量烘烤作业，替代传统零散摆放的烤盘架，解决大批量烘烤时物料转运效率低、烘烤位利用率不足的问题。从结构设计逻辑来看，整体采用方管型材搭建主承载框架，框架节点采用焊接加角件补强的方式，保证整体结构在反复进出高温烘烤环境、承受交变温度载荷时不会出现框架变形、节点松脱的问题，型材选型时充分考虑了高温环境下金属材料的强度折减，预留了足够的安全系数，即使满载食材时整体推运也不会出现框架晃动感。架体分层设置多组承载工位，

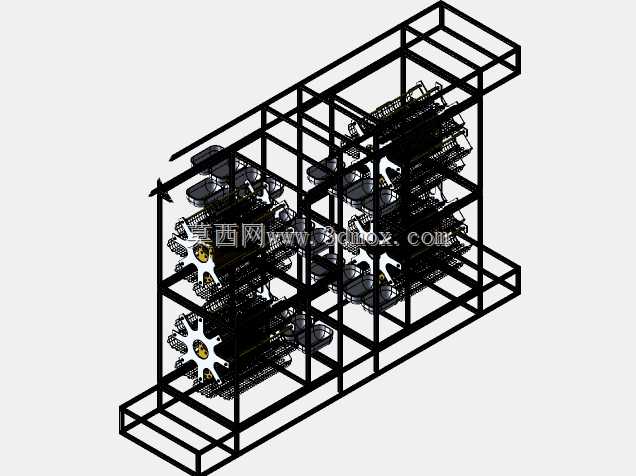

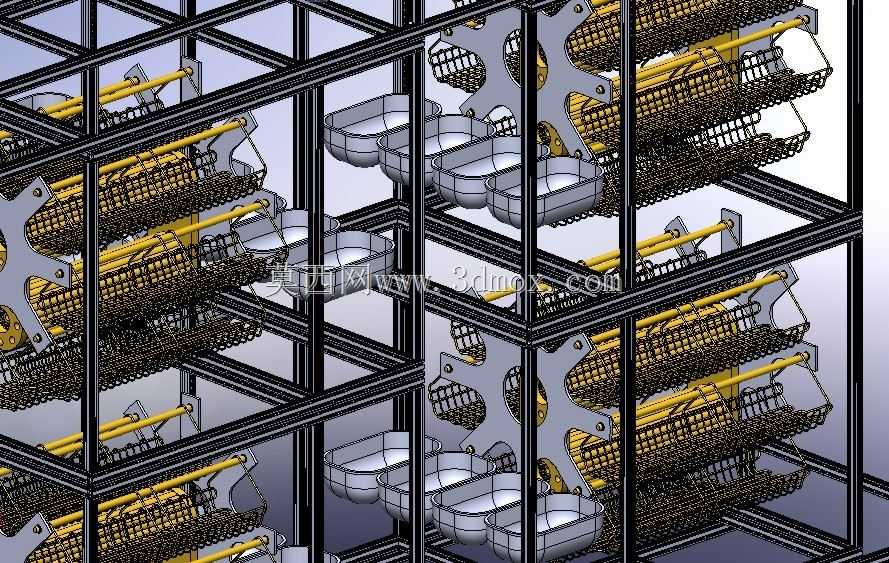

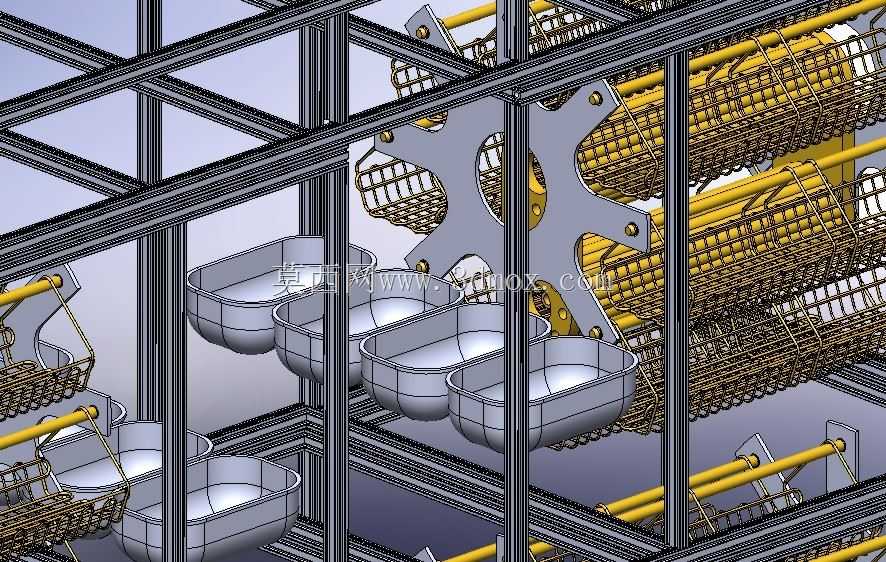

　　每一层都配置了独立的网状承托篮与接料槽，网状承托篮采用镂空网格结构，网格尺寸经过反复校核，既可以保证烘烤过程中热空气能够在各层物料之间充分循环，避免出现局部烘烤不均、积温过高烤糊食材的问题，又能防止小块食材从网格缝隙掉落；接料槽设置在承托篮下方，用来承接烘烤过程中食材滴落的油脂、汁水，避免滴落到下层食材或者烘烤炉加热元件上，接料槽采用抽拉式结构，日常清理时可以直接抽出擦拭，不需要挪动上层承载的物料，降低日常维护的工作量。层间的承托组件采用转动式连接结构，配合架体中部的联动转轴，可以实现各层承托篮的同步翻转动作，适配部分需要在烘烤过程中自动翻面、均匀受热的食材加工需求，比如烤鸡、烤鱼、贝类食材的烘烤作业，

　　不需要操作人员逐层打开炉门手动翻面，减少高温环境下的作业时长，同时保证每一层食材的翻面角度、受热时长一致，稳定成品的烘烤品质。架体底部配置了耐高温脚轮，脚轮选用带刹车结构的耐高温材质，能够承受烘烤区域附近的持续高温辐射不会出现轮体变形、卡滞的问题，日常转运时可以直接推动整架物料在预处理区、烘烤区、冷却区之间移动，不需要反复将食材从架体转移到烤盘再转运，减少物料搬运的重复工序；脚轮的安装高度经过匹配设计，保证架体整体的推入高度能够适配市面上多数主流商用烤炉的进料口高度，不需要额外调整架体支脚或者烤炉进料导轨。在安装边界方面，整体架体的宽度、深度尺寸控制在常规商用烤炉的内腔尺寸允许范围内，推入炉腔后架体四周与炉体内壁、

　　加热元件之间预留了足够的安全间隙，既不会触碰炉壁造成架体卡滞，也不会因为间隙过小影响热空气循环；架体的总高度根据人体工程学设计，最高一层的承托篮高度不超过操作人员站立时的舒适取放高度，最低一层的接料槽距离地面预留了足够的清理空间，不需要蹲伏就可以完成底部的清洁作业。考虑到烘烤作业的高湿、高油雾使用环境，整体架体的金属结构表面都做了耐高温防腐蚀处理，能够长期耐受烘烤环境下的高温、水汽、油脂侵蚀，不会轻易出现锈蚀、涂层脱落的问题，延长设备的实际使用寿命；架体侧面预留了可选配的标识牌安装位，可以用来标注每一架物料的品类、烘烤时长、入炉时间等信息，适配批量生产时的批次管理需求，避免不同批次的食材混放造成烘烤参数错配。
