多旋翼低噪试验载具结构设计方案

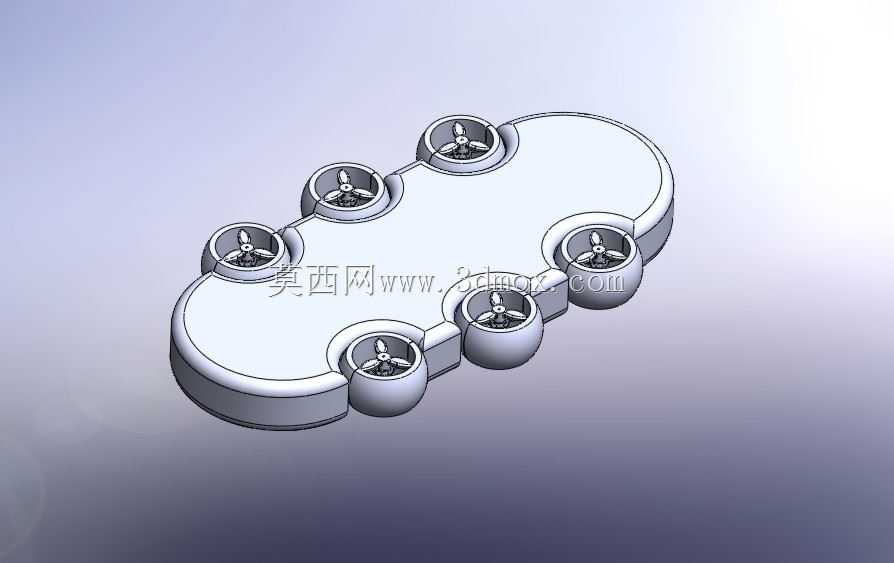

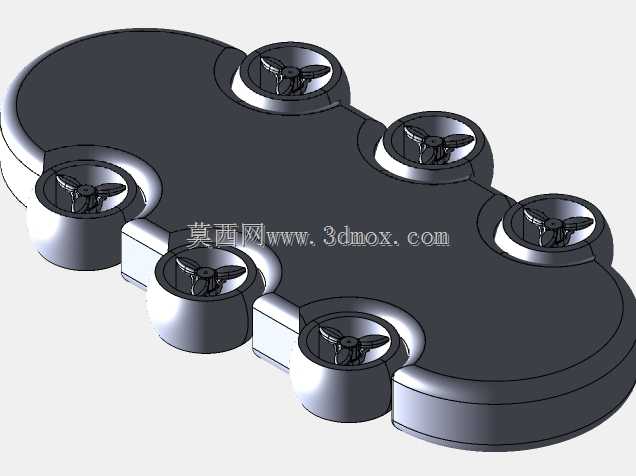

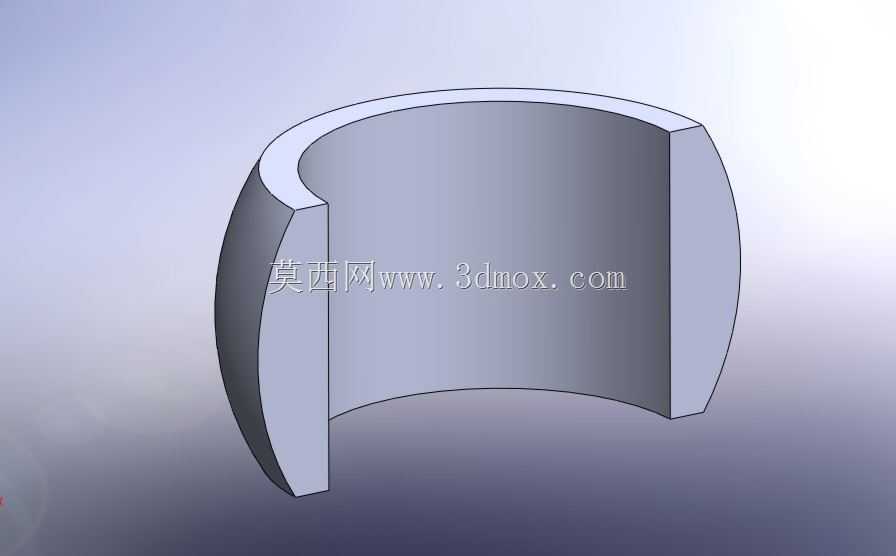

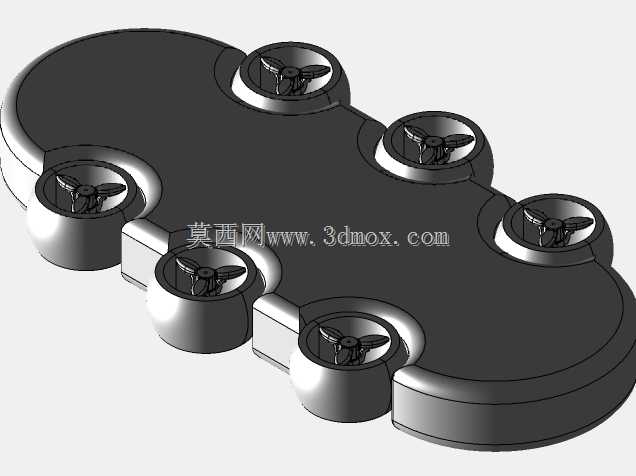

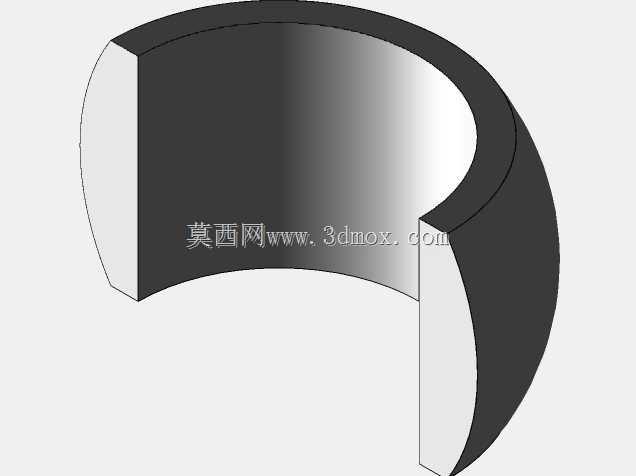

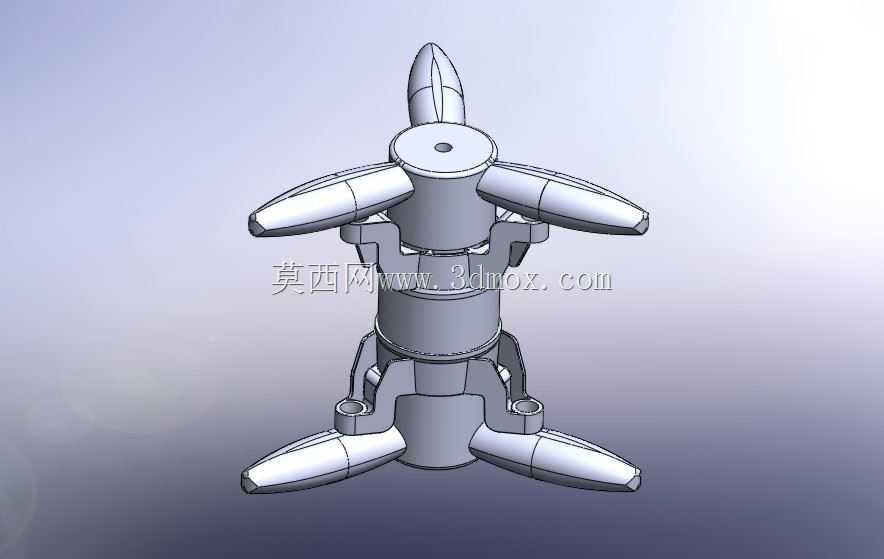

　　该载具结构的设计初衷，是面向特种场景下的低噪移动作业需求，区别于常规旋翼类载具的布局逻辑，整体承载平台采用圆角长椭圆形的一体化承力壳体设计，壳体边缘做圆弧过渡处理，既能够降低移动过程中的气流扰流阻力，也能避免尖锐棱角带来的磕碰损伤，适配室内测试、近距离作业等对空间边界要求较高的应用场景。六个旋翼动力单元采用嵌入式安装布局，沿承载壳体的轮廓边缘均匀分布，每个动力单元都设置独立的承力安装座，安装座与主壳体之间做加强筋过渡连接，能够将旋翼运转产生的振动均匀分散到整个主承力结构上，避免局部应力集中导致的结构疲劳问题，同时这种沿边布局的方式，能够让载具的中心区域预留出完整的平整承载空间，可根据测试需求搭载不同的作业模块、传感设备或者测试载荷，承载区域的平面度控制在较高精度范围内，保证搭载设备安装时的基准面统一，减少后续调试的校准工作量。

　　从实际用途来看，该结构最初的定位是作为特种作业测试的移动承载平台，核心设计目标是降低运转过程中的气动噪音，区别于常规旋翼载具将动力单元外伸的悬臂式布局，嵌入式的安装方式能够让旋翼的下洗气流顺着壳体的弧形边缘顺畅导出，减少气流与结构件之间的碰撞紊流，从声源层面降低气动噪音的产生，适合在对噪音控制有要求的园区巡检、近距离环境探测、室内空间测绘等场景下使用，同时该结构也可作为通用的低空移动测试平台，验证不同动力配比、不同载荷分布下的载具运行稳定性，为后续低噪移动载具的量产化设计提供结构层面的测试数据支撑。

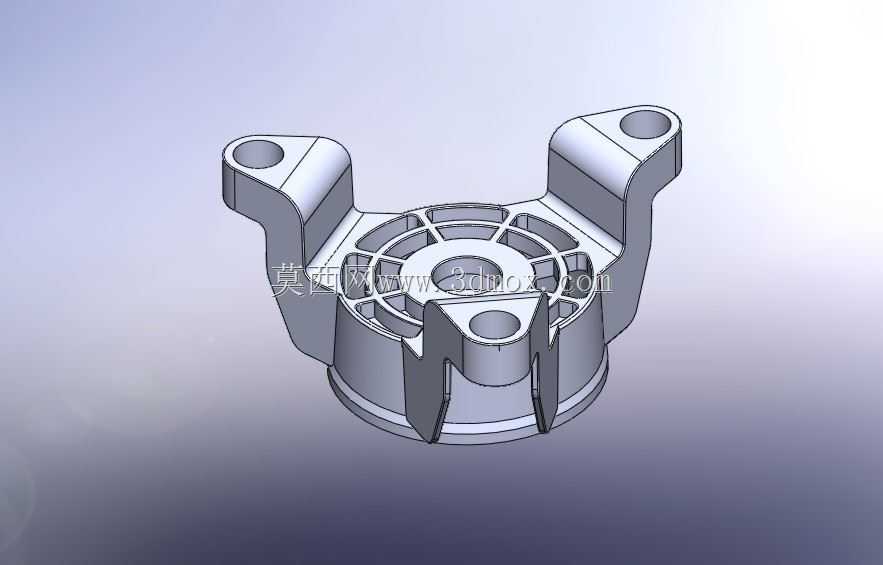

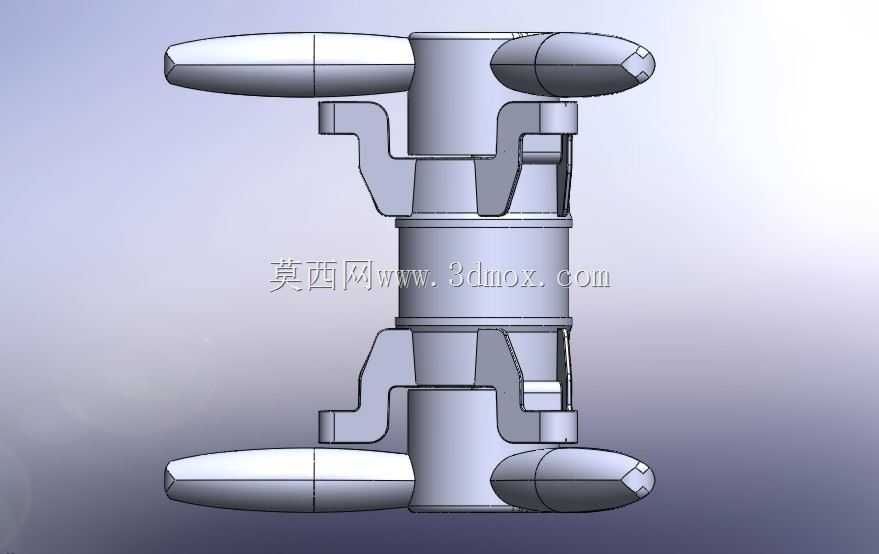

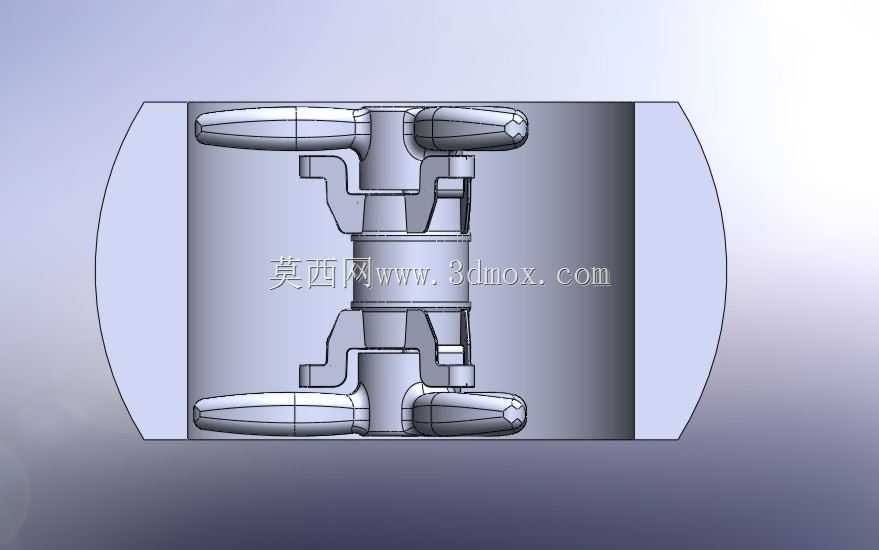

　　在设计思路上，整个结构优先保证承力可靠性与维护便捷性的平衡，主壳体采用一体化的薄壁承力结构，壁厚根据不同区域的受力情况做差异化设计，旋翼安装座位置的壁厚做局部加厚处理，非承力区域的壁厚适当减薄以控制整体结构重量，每个旋翼安装座都预留了标准的动力组件安装孔位，孔位的位置度公差按照通用机械装配的精度要求设计，能够兼容常规尺寸的旋翼动力组件，不需要额外做定制化的转接件，降低后续的装配与维护成本。载具的整体外形尺寸控制在适配常规运输与收纳的范围内，最大外轮廓的宽度与长度比例经过多轮气动仿真验证，既保证六个旋翼的桨盘平面不会产生气流干涉，也让整体结构的重心始终落在六个旋翼形成的承力多边形中心区域，提升悬停与移动过程中的姿态稳定性，安装边界方面，整个载具的底部预留了通用的载荷安装接口，接口的位置分布按照模块化搭载的需求设计，可快速挂载不同功能的作业模块，不需要对主结构进行打孔改装，避免破坏主壳体的承力完整性。

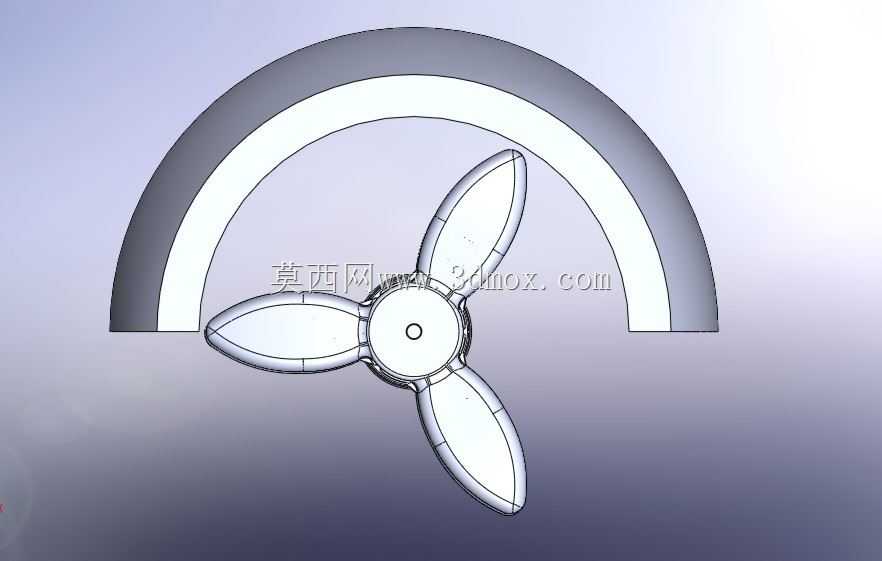

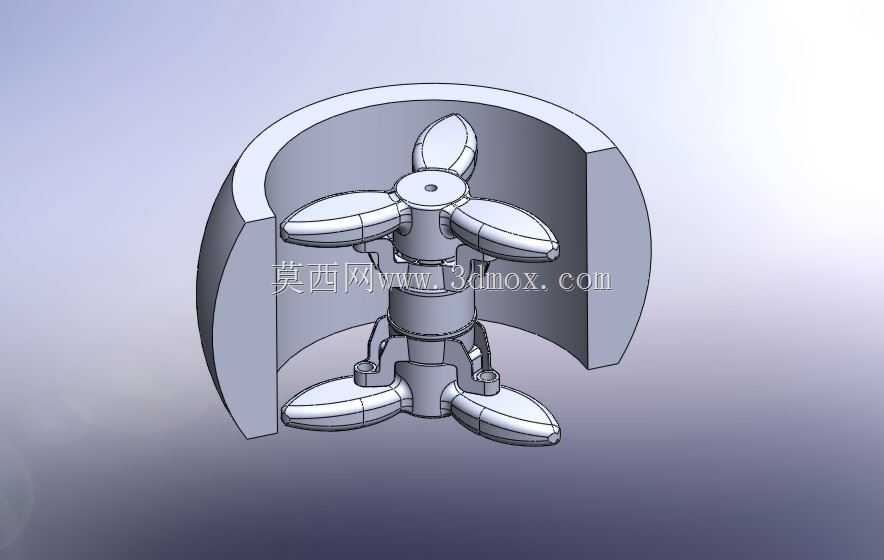

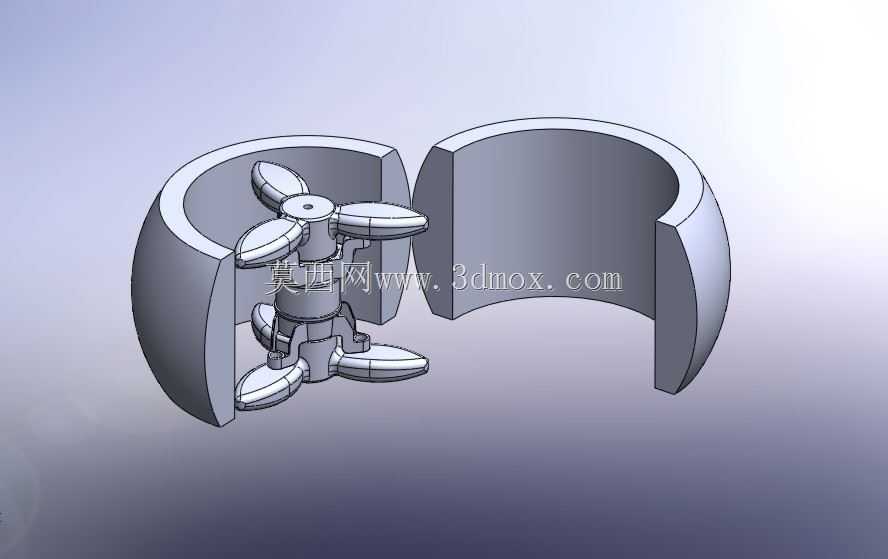

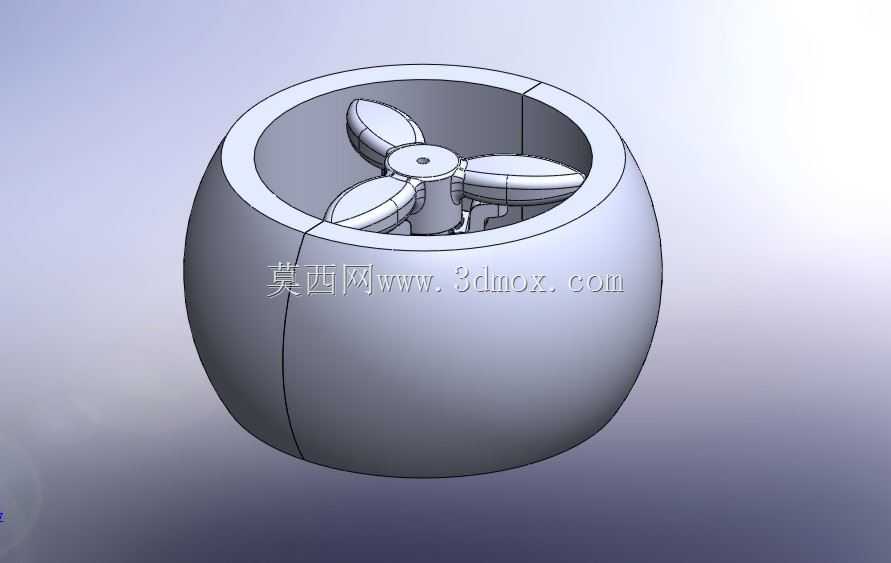

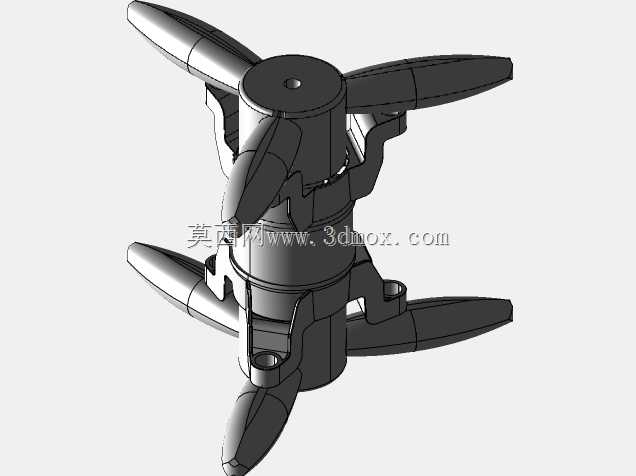

　　结构细节上，每个旋翼安装座的外围都做了与主壳体顺滑连接的弧形导流面，导流面的曲率经过气流仿真优化，能够引导旋翼产生的下洗气流沿导流面平滑流向载具外侧，减少气流在旋翼下方形成的涡流区，既能够提升动力效率，也能进一步降低涡流产生的气动噪音。主壳体的上表面为完整的平整曲面，没有突出的结构件，能够避免移动过程中勾挂障碍物，同时平整的上表面也可作为临时的载荷放置区域，拓展载具的临时承载能力。结构的所有连接位置都做了圆角过渡处理，没有直角应力集中区域，在受到意外碰撞或者冲击载荷时，应力能够沿圆弧面均匀分散，提升结构的抗冲击能力。考虑到测试过程中可能需要频繁调整搭载设备的位置，中心承载区域的内部预留了走线槽位，能够将搭载设备的供电、信号线沿槽位规整布置，避免线缆外露被旋翼剐蹭，也能减少线缆外露带来的额外风阻与噪音。

　　从实际应用的适配性来看，该结构的设计预留了足够的改装冗余，主壳体的内部空腔除了布置动力系统的供电与控制组件之外，还预留了额外的设备安装空间，可根据不同的测试需求加装减震平台、图传设备、环境检测传感器等不同组件，不需要额外拓展外部挂载结构，保证整体外形的流线完整性。旋翼的安装高度经过多轮调试，确保桨叶旋转平面与主壳体上表面保持足够的安全距离，避免桨叶形变时与壳体产生剐蹭，同时每个旋翼安装座的位置都做了动平衡匹配设计，减少动力单元运转时的振动传递到主承载平台，保证搭载的精密传感设备能够在稳定的平台环境下工作，降低振动对检测数据精度的影响。
