多涵道构型驾驶测试载具结构设计

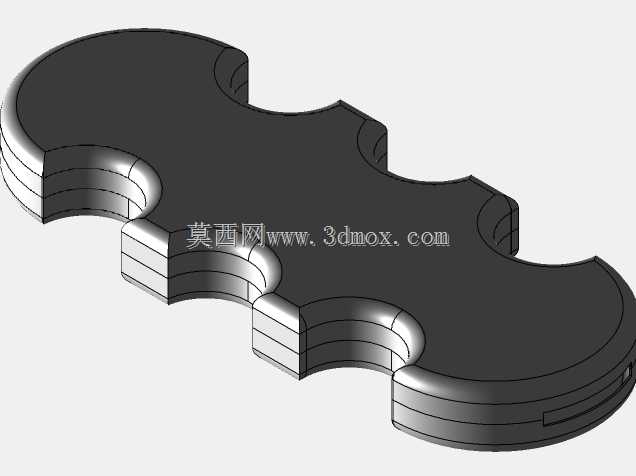

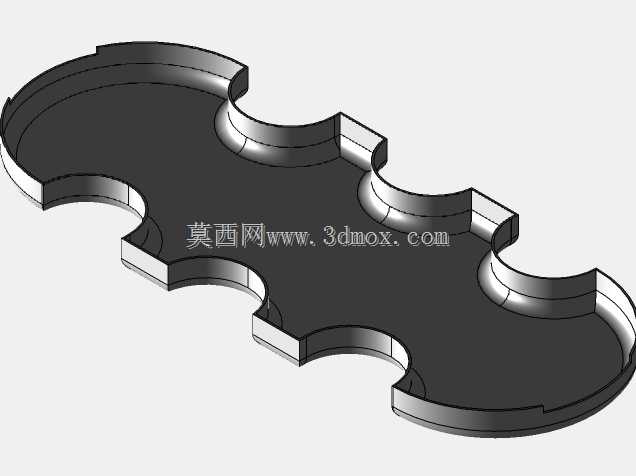

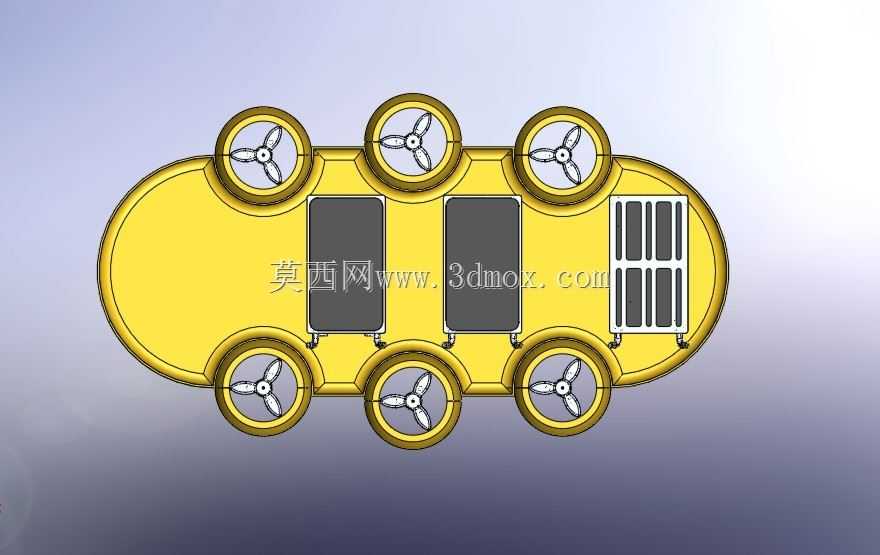

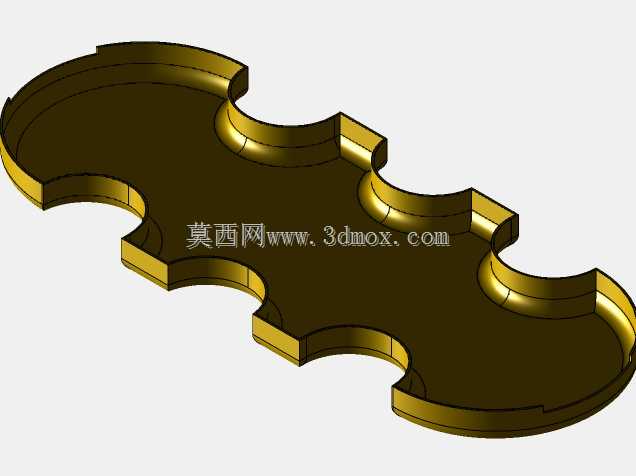

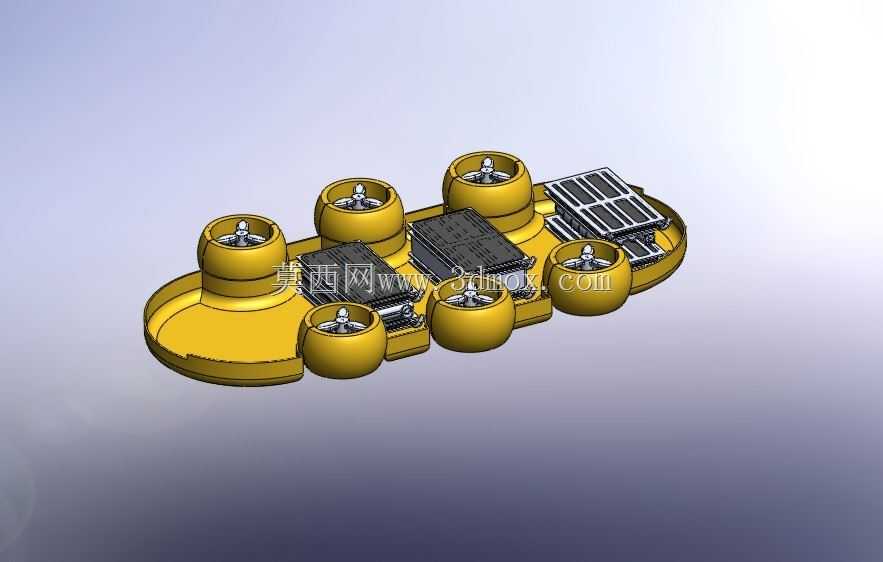

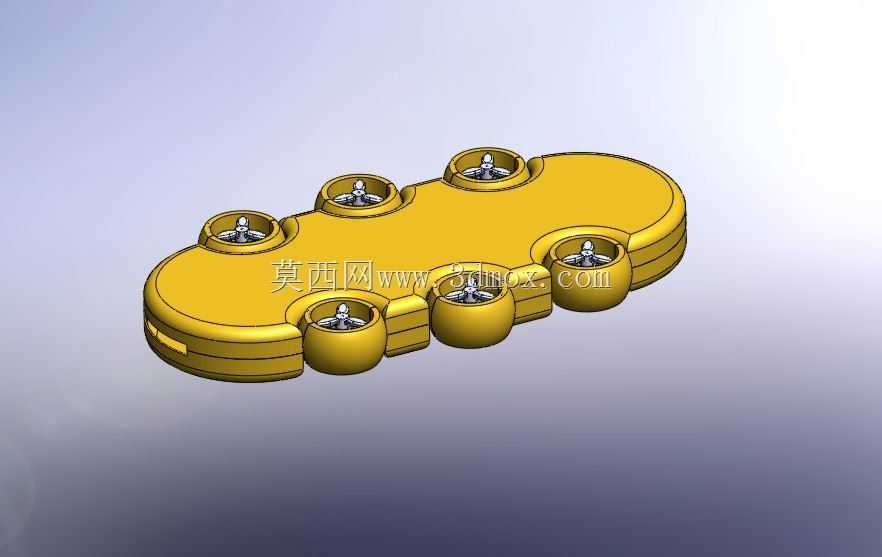

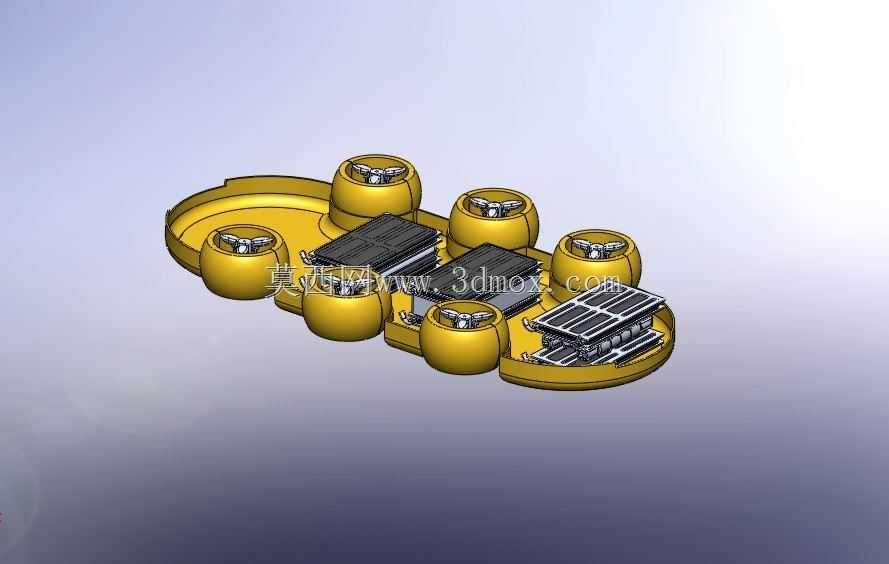

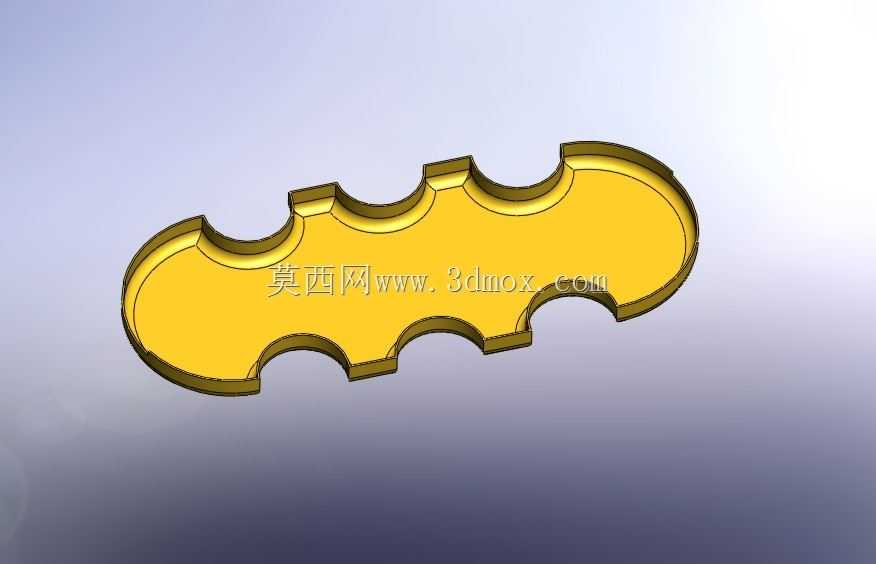

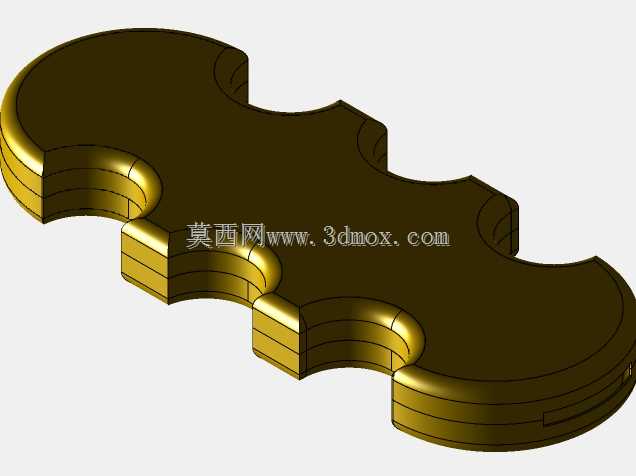

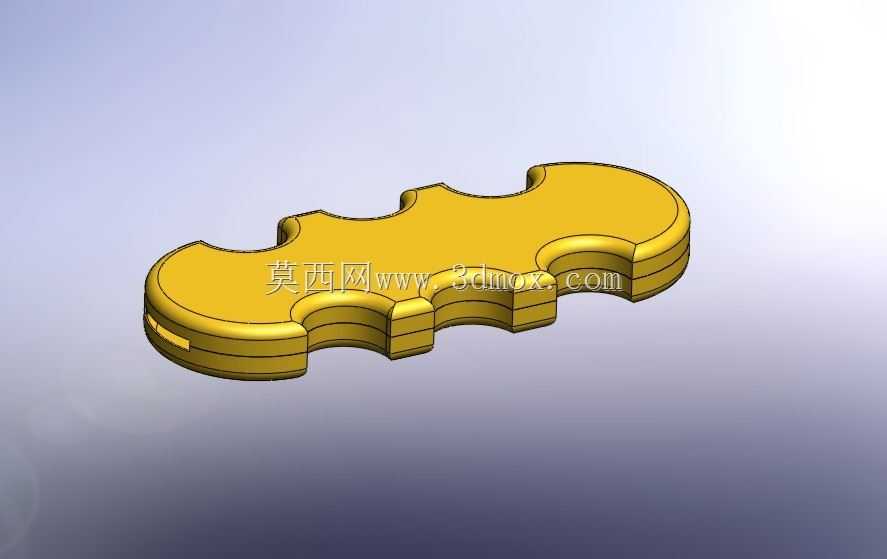

　　这款多涵道构型的测试载具，核心定位是特种动力系统的地面搭载验证平台，主要面向新型动力总成、分布式推进方案的实装匹配测试场景，可在封闭测试场、专用试验场地内完成动力输出特性、载荷匹配、振动响应等多维度的实车验证工作，区别于常规道路测试车辆，该载具无需满足上路法规要求，所有结构设计优先服务于测试功能的快速迭代与模块换装需求。从整体布局来看，载具采用扁平椭圆式底盘承载结构，底盘边缘做圆弧过渡处理，既可以降低外部突出结构在测试过程中发生磕碰的风险，也能为周边布置的涵道动力单元预留充足的安装空间，底盘上表面划分出三个明确的功能分区：沿周向均匀布置的六个涵道动力安装位、中部核心动力组件安装区、尾部电控与储能模块安装区，

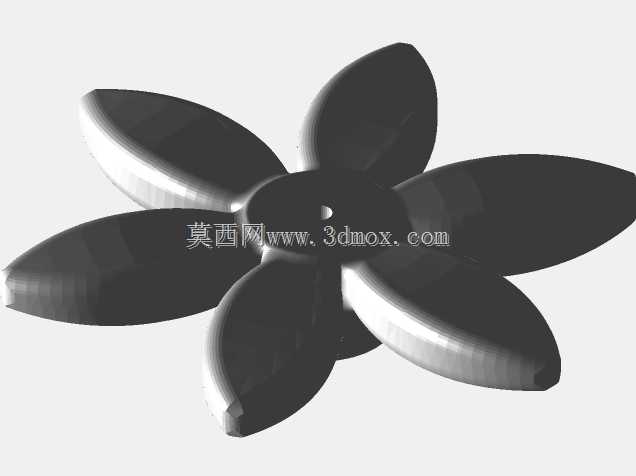

　　各分区之间预留有标准的走线槽与安装基准面，可根据不同测试方案快速调整各模块的安装位置。涵道单元采用独立模块化设计，每个涵道筒体通过底部法兰与底盘主结构连接，法兰面设计有统一的螺栓孔位与定位销孔，单涵道模块可在不拆解周边结构的情况下完成整体拆装，适配不同直径、不同推力规格的涵道动力换装，涵道内部的动力安装座预留了电机、桨叶的调节余量，可根据测试需求调整桨叶的安装高度与倾转角度，满足不同推力方向的验证需求。中部核心动力区采用下沉式安装设计，安装面低于底盘上表面120mm，可容纳水平对置动力单元、散热组件、氢储能模块等核心部件，下沉式结构一方面可以降低整车载荷重心，提升测试过程中的姿态稳定性，另一方面可以在动力区周边预留出缓冲安装空间，

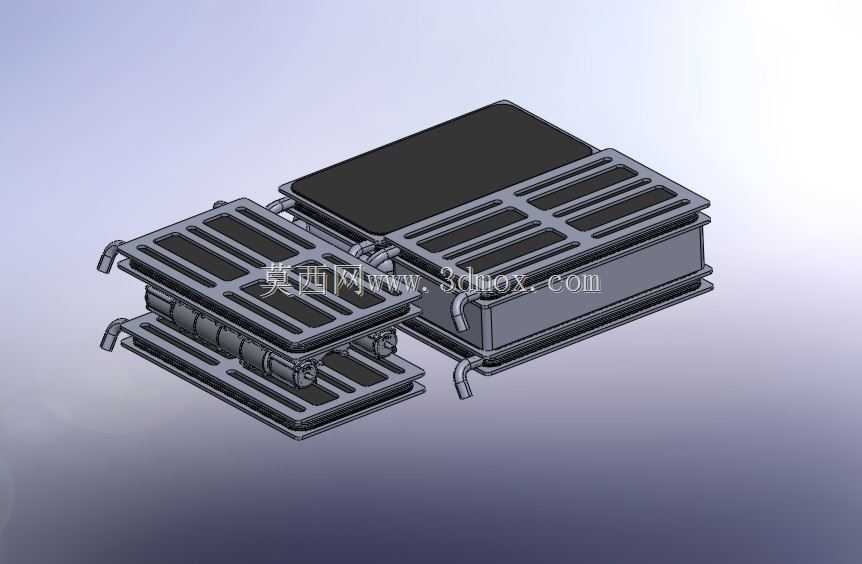

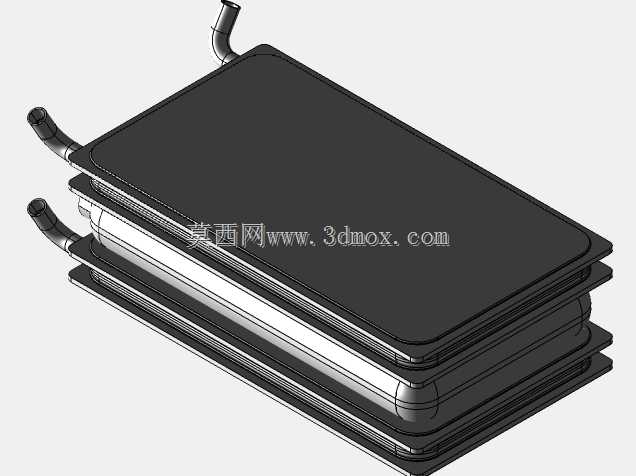

　　减少动力单元运行振动向底盘主结构的传递，该区域的安装支架采用可调节式设计，支架上的长圆孔安装位可适配不同尺寸的动力总成固定，无需重新加工支架即可完成不同规格动力组件的换装。尾部的电控与储能模块采用分层安装结构，底层布置大质量储能单元，上层布置控制电路板、信号采集模块，分层设计既可以优化整车重量分配，避免尾部重量过于集中带来的姿态前倾问题，也可以将高压储能部件与低压信号部件做物理隔离，减少电磁干扰对测试数据采集的影响，模块外侧设计有快拆式防护盖板，无需完全拆解结构即可完成线路检修与模块更换。从安装边界来看，载具整体外轮廓控制在紧凑范围内，最大宽度不超过2.2米，最大长度不超过3米，涵道单元的最外沿与底盘边缘齐平，无突出的外挂结构，

　　可适配常规测试车间的通道通行需求，也可直接固定在振动测试台、转鼓测试台等台架设备上完成台架验证，底盘底部设计有四个标准的固定接口，接口位置与台架设备的通用装夹点位匹配，无需额外制作转接工装即可完成台架固定。在结构强度设计上，底盘主承力结构采用框架式焊接构型，主纵梁与横梁的连接位置做加强筋处理，可承受单涵道最大推力输出时的反作用力，也可承载总重量不超过800kg的测试模块，涵道安装位的局部结构做加厚处理，可承受动力单元高频振动带来的疲劳载荷，避免长期测试过程中出现结构开裂问题。设计过程中优先考虑了测试迭代的便利性，所有模块的连接均采用标准紧固件，无特殊定制的连接结构，测试人员可使用常规工具完成所有模块的拆装调整，各功能区的走线采用开放式线槽设计，可根据测试需求快速调整传感器线路、动力线路的布置，无需拆解主结构即可完成线路的增减调整，同时底盘上预留了多个传感器安装基准位，可直接安装加速度传感器、温度传感器、应力片等测试元件，基准面的加工精度满足测试数据采集的位置精度要求，减少额外的定位校准工作。重量补偿控制是该载具设计的核心考量点之一，整体结构在满足强度要求的前提下尽可能做轻量化处理，非承力部位的盖板采用轻质材料制作，各模块的安装位置可根据配重需求做前后微调，可在换装不同重量的测试组件时快速调整整车重心位置，保证测试过程中载具的姿态稳定，避免因重心偏移带来的测试数据偏差。
