阿德勒移动式港口起重设备仿真设计

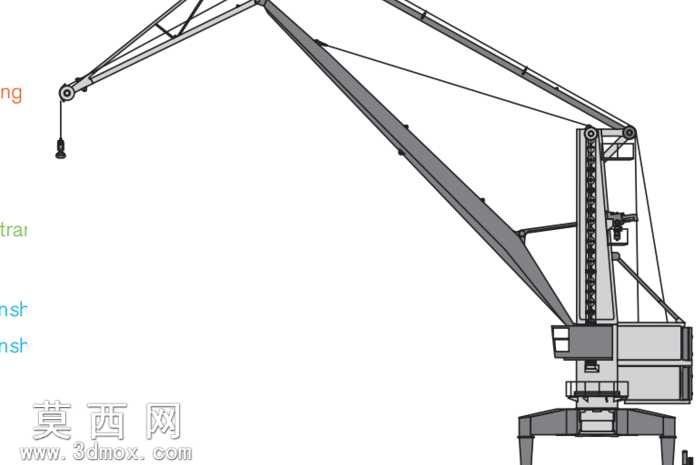

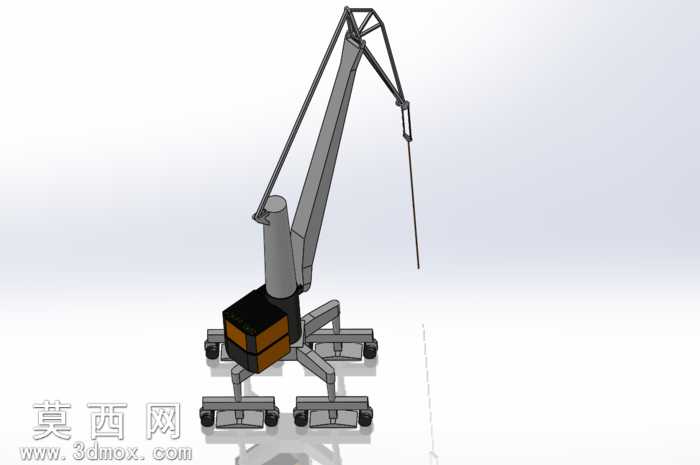

本作品为针对阿德勒1500年移动端口起重作业需求打造的起重设备三维仿真设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计逻辑，对设备各组成部分进行1:1比例还原，完整呈现移动式起重机的结构特征与功能形态。建模阶段首先完成底部行走支撑机构的搭建，采用多支腿带滚轮的支撑结构，每个支腿均设置独立的滚轮组件，既保证设备在作业平面内的灵活移动能力，也通过多支撑点的布局保障起重作业时的整机稳定性，支腿与机身连接部位做了铰接结构的细节还原，可直观呈现支撑结构的受力传递路径。中部机身采用分层式结构设计，下部设置配重箱体结构，建模时对配重块的堆叠形态、箱体的钣金外壳做了细致的曲面处理，配重区域采用深黑与橙黄的配色区分，通过材质参数调整还原金属钣金的哑光质感与配重块的厚重质感；上部为回转支撑结构，连接立柱与吊臂系统，可实现吊臂的360度水平回转，建模时对回转支承的连接法兰、固定螺栓等细节做了简化但准确的呈现，保证结构逻辑清晰。吊臂系统采用桁架式与箱型结构结合的设计，主吊臂为变截面箱型结构，从根部到端部逐渐收窄，既保证吊臂的结构强度，也合理控制整机重量；臂架顶端设置桁架式延伸臂，搭配钢丝绳与吊钩组件，钢丝绳采用扫掠特征完成建模，还原绳索的柔性视觉特征，吊钩组件包含滑轮组、钩体等细节，完整呈现起重吊具的作业形态。渲染阶段采用纯白背景配合柔和的环境光，对金属结构件赋予哑光工业漆材质，滚轮部分采用橡胶材质与金属轮毂的材质搭配，配重区域通过色彩对比突出结构分区，整体渲染效果清晰展现设备的整体轮廓与结构层次。设计过程中重点还原了移动式起重机的升降作业功能逻辑，对吊臂的变幅机构、起升机构的布局做了合理规划，虽为近似仿真模型，但完整覆盖了该类起重设备的核心结构特征，可用于起重机械结构认知、作业原理演示等场景，建模过程中对各部件的装配关系做了完整约束，可实现虚拟装配演示与简单的运动仿真，直观展示设备移动、回转、吊臂变幅、吊钩升降等作业动作的运行逻辑。
