ZD两款齿轮减速调速电机三维结构

项目分类:电动机 发布时间:2022-01-13 ID:495291
  • ZD两款齿轮减速调速电机三维结构
  • ZD两款齿轮减速调速电机三维结构

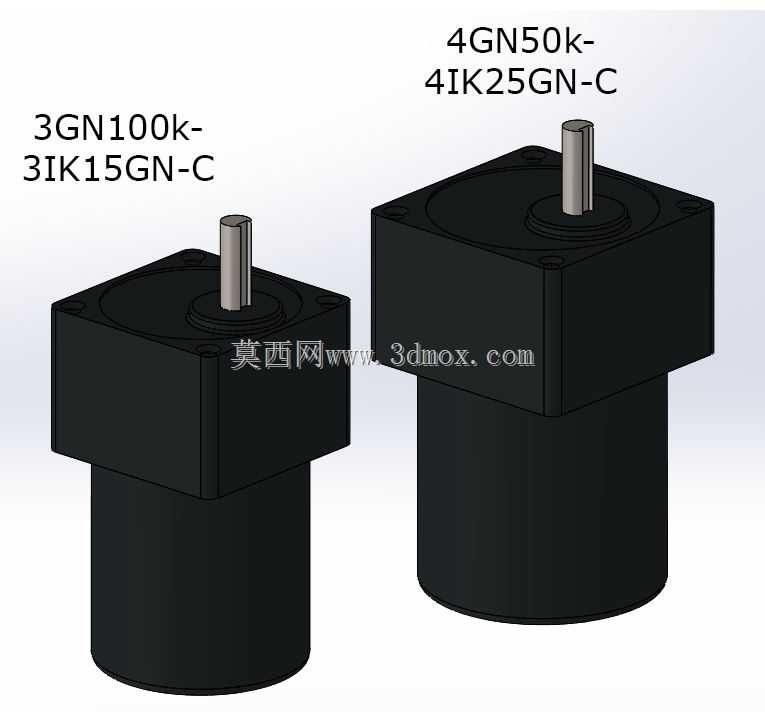

  本次呈现的两款齿轮减速电机,分别对应3GN100k-3IK15GN-C与4GN50k-4IK25GN-C两个规格,是小型自动化设备动力单元选型中十分常见的品类,日常在轻工输送、小型工装变位、包装辅助送料、电子产线接驳工位都能见到这类产品的应用。从结构设计逻辑来看,这类电机将驱动电机与齿轮减速箱做了一体化集成设计,省去了用户自行搭配减速机构的装配公差累积问题,出厂时就完成了齿轮啮合间隙的调校、输出轴同轴度校准,能直接通过端部安装法兰固定到设备机架上,大幅缩短设备组装时的动力端调试周期。

  先看安装边界的设计细节,两款电机均采用方形法兰安装结构,3系规格的安装法兰边长更小,适配安装空间局促的小型工位,比如桌面型点胶设备的工件转盘驱动、小型皮带线的主动辊驱动场景,这类场景往往设备整体尺寸紧凑,没有多余空间容纳大规格动力单元,15W的输出功率搭配100k减速比,能在低转速下输出足够的驱动扭矩,避免小功率电机直连时扭矩不足无法带动负载的问题。4系规格的安装法兰尺寸更大,25W的驱动功率搭配50k减速比,适配负载稍大的输送工位,比如小型产品的爬坡输送、工装板的短距离移位,这类场景需要动力单元有更好的负载抗冲击能力,更大的减速箱壳体也能容纳模数稍大的传动齿轮,提升齿轮组的抗疲劳寿命,应对频繁启停的工况时不容易出现打齿故障。

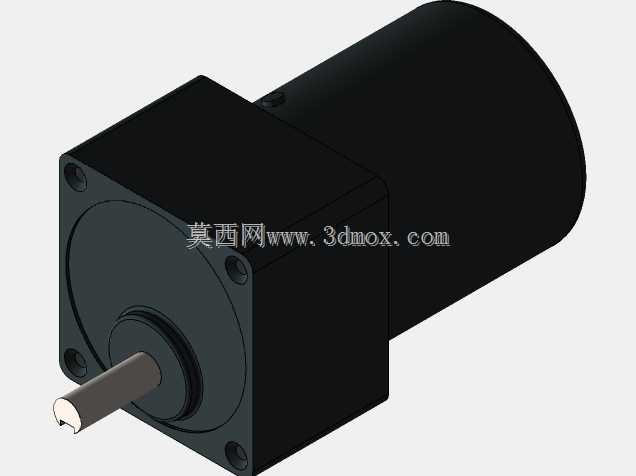

  从功能特性上看,这类一体化减速电机的输出轴采用单出轴D型切边设计,装配同步轮、链轮或者联轴器时不需要额外做防转结构,直接通过顶丝锁紧就能实现可靠的扭矩传递,避免长期正反转切换时轴与连接件出现打滑空转。电机尾部预留了调速器接线端口,用户可以根据实际产线的节拍需求,搭配对应的调速器调整输出转速,不需要更换传动轮系就能实现一定范围内的转速适配,适配多品种小批量生产的柔性产线需求。

  建模过程中需要重点关注几个配合尺寸的还原:首先是安装法兰的孔位间距,这部分尺寸直接决定了模型能不能直接导入设备装配体做干涉检查,法兰上的安装通孔位置、孔径都严格按照实物样本的安装尺寸做了还原,安装面的平面度也做了对应处理,模拟实际装配时法兰面与设备安装板完全贴合的状态。其次是减速箱与电机筒体的同轴度,实际产品中这部分是过盈配合加止口定位,建模时保留了止口的配合台阶,还原真实的装配定位关系,避免做装配仿真时出现两个部件错位的问题。输出轴的伸出长度、轴径、D型切边的平面位置也都做了精准还原,用户在做输出端连接件设计时,可以直接从模型上提取尺寸,不需要反复核对二维样本参数。

  在实际选型应用中,这类电机的安装方向没有严格限制,可以水平安装驱动水平输送辊筒,也可以垂直安装驱动转盘类负载,不过垂直安装时需要注意输出轴的径向负载上限,不要超出样本标注的允许径向力,避免长期过载导致输出轴弯曲、轴承提前磨损。两款电机的接线盒位置都设置在筒体侧面,建模时保留了接线盒的凸起结构与出线口位置,用户在做设备布线设计时,可以提前预留出线空间,避免装配时线缆与周边机架结构出现干涉。齿轮减速箱的壳体采用方形设计,除了方便法兰安装之外,也方便用户在需要时加装扭力臂附件,当输出端负载扭矩较大、法兰连接的螺栓抗剪切强度不足时,可以通过扭力臂分担反作用力,提升安装可靠性。

  从传动结构的设计思路来看,这类小功率减速电机多采用多级直齿轮传动结构,齿轮组依次排布在减速箱腔体内,每一级齿轮的模数、齿数搭配都经过扭矩匹配计算,保证在额定功率下各级齿轮的齿面接触强度、齿根弯曲强度都满足长期运行的寿命要求,建模时虽然没有还原内部每一级齿轮的细节,但外部壳体的尺寸完全按照真实产品的外形做了等比例还原,完全可以满足设备整体布局设计、安装干涉检查、外观展示的需求,对于做设备方案设计、初步选型排布的工程师来说,这类精准的外形模型能大幅提升方案设计阶段的效率,不需要等到拿到实物样品再测量尺寸调整机架结构。
