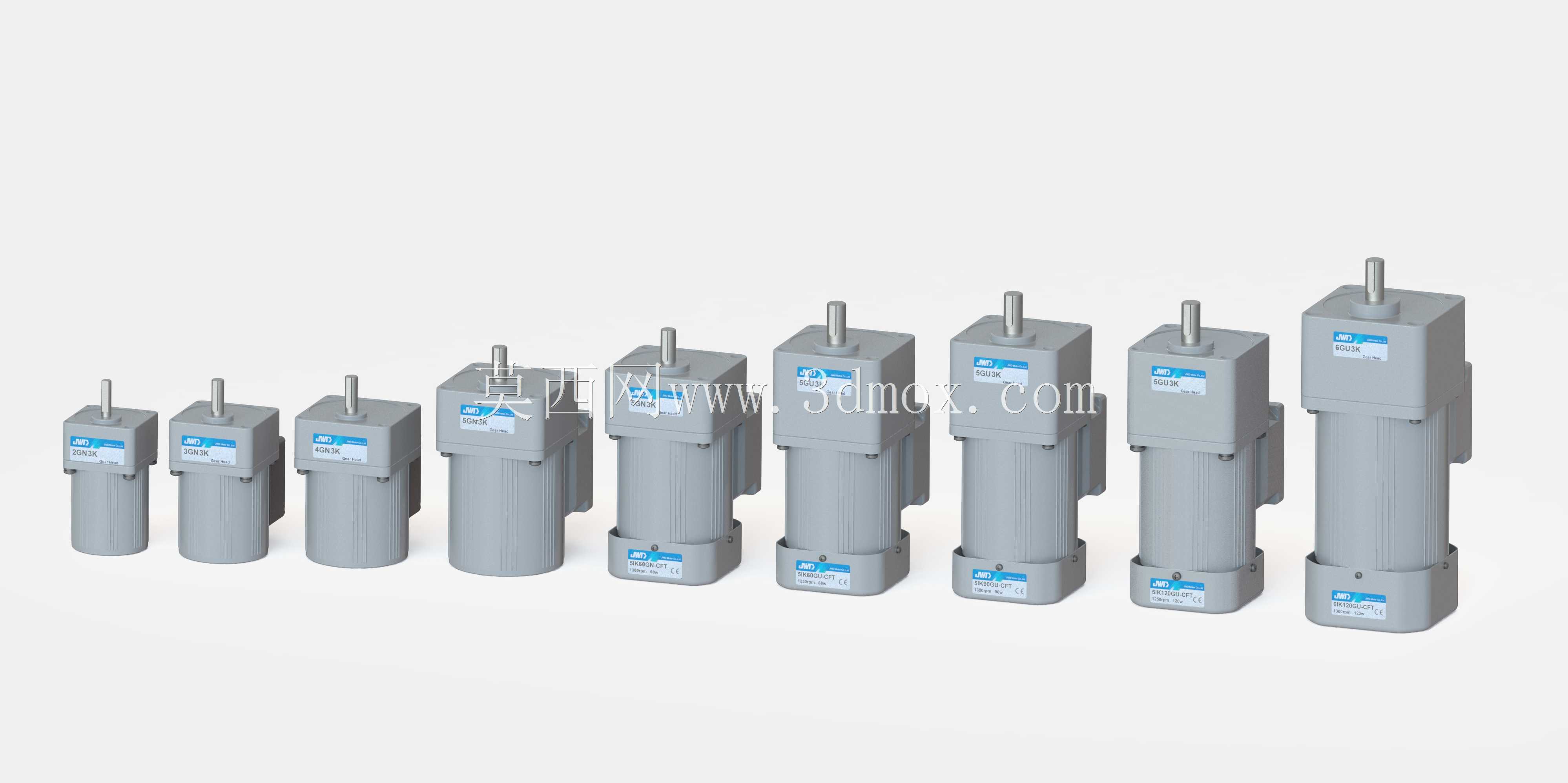

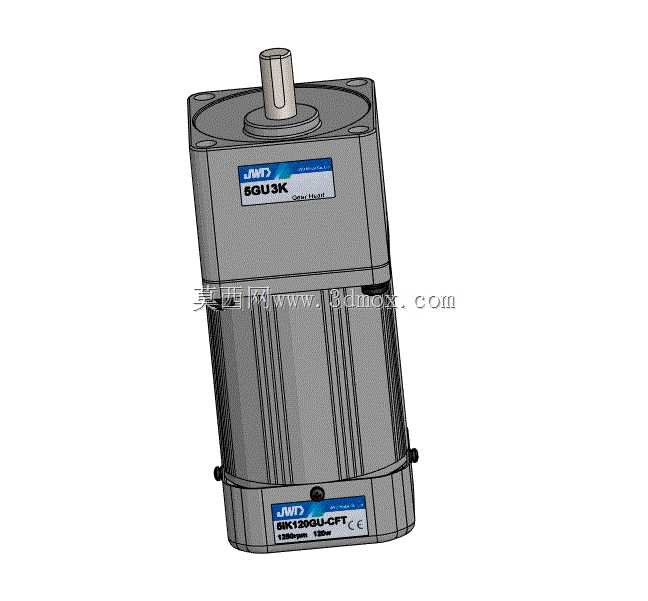

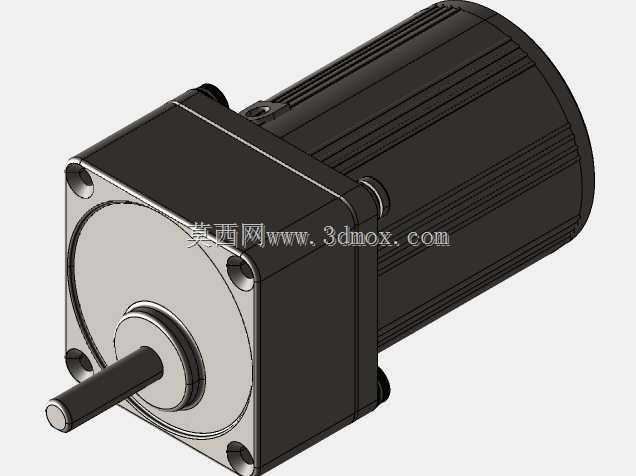

国产JWD系列小齿轮减速电机三维结构

　　这套小齿轮电机的三维建模，是围绕轻工自动化产线、小型输送设备、包装辅助机构的实际选型需求搭建的，覆盖了不同传动比的档位配置，能匹配不同负载转速的工况要求。做这套模型的时候，最先考虑的是现场安装的适配性，不同功率段的机座安装孔位、输出轴轴径、键槽尺寸都严格按照实物测绘的参数还原，不管是法兰安装还是脚座安装的边界尺寸都做了统一的基准对齐，结构工程师在做整机布局的时候，可以直接调用对应型号的模型，不用反复核对安装干涉问题。

　　从功能特性来看，这类小齿轮减速电机的核心作用是把高转速的电机转子输出，通过多级齿轮啮合降速，同时放大输出扭矩，适配低转速大扭矩的执行端需求。建模的时候把齿轮副的啮合间隙、轴承的装配位置、油封的安装槽都做了细节还原，甚至电机外壳的散热筋结构、接线盒的出线方向都做了可调整的配置，方便不同布线方向的布局需求。不同传动比的机型，齿轮组的级数、齿宽参数都做了对应区分，不是简单的缩放外形，内部传动结构的差异也在模型里做了体现，做传动仿真的时候可以直接调用，不用重新搭建齿轮副结构。

　　在实际应用场景里，这类小功率齿轮电机常用在电子产线的皮带输送机、小型包装机的送膜机构、食品设备的物料推送机构、自动化仓储的小型分拣摆轮上，因为体积紧凑，安装方式灵活，不需要额外加装传动转接件，能大幅缩小设备的整体占用空间。建模的时候特意把输出轴的轴向窜动间隙、电机与减速箱的配合止口都做了公差参考的标注基准，工程师在做装配校核的时候，可以直接根据模型的尺寸链来计算装配余量，避免实际装配的时候出现止口配合过松或者过紧的问题。

　　设计思路上，整个系列的模型采用了模块化的建模逻辑，电机端的通用部分做了共享特征，不同减速比的减速箱部分做了参数化关联，要是需要调整某个型号的输出轴长度或者安装法兰尺寸，只需要修改对应参数就能快速生成新的配置，不用重新绘制整个模型。外形尺寸上，从最小的6W机座到最大的200W机座，整体长度、径向尺寸都按功率梯度做了等差排布，安装孔的中心距也符合行业通用的安装标准，替换不同品牌同功率段的减速电机时，不用重新加工安装板，能大幅降低设备改型的成本。

　　另外，模型里还还原了电机尾部的风罩、风叶结构，做热仿真的时候可以直接参考风路的走向，评估电机长时间运行的散热情况；减速箱的油标位置、注油孔、放油孔的位置也都按实物做了还原，方便后期做设备维护的虚拟仿真，规划维护操作的空间预留。很多工程师做选型的时候容易忽略电机的出线方向和周边结构的干涉，这套模型里接线盒的方向可以做0到270度的旋转配置，能模拟不同安装姿态下的出线位置，提前规避布线干涉的问题。

　　针对不同的安装工况，模型里同时做了卧式脚座安装和立式法兰安装的两种配置，脚座的安装孔做了长圆孔的细节还原，方便现场安装的时候调整电机的位置，张紧同步带或者链条；法兰安装的止口尺寸、螺栓孔分布圆直径都严格对应行业通用标准，直接对接设备的安装板就能完成装配，不用额外做转接法兰。齿轮部分的建模也考虑了实际加工的工艺性，齿顶圆、齿根圆的倒角，齿轮的减重孔结构都做了还原，不是理论上的渐开线齿形，而是符合实际滚齿加工的齿形结构，做有限元分析的时候，应力计算的结果会更贴近实际运行的情况。
