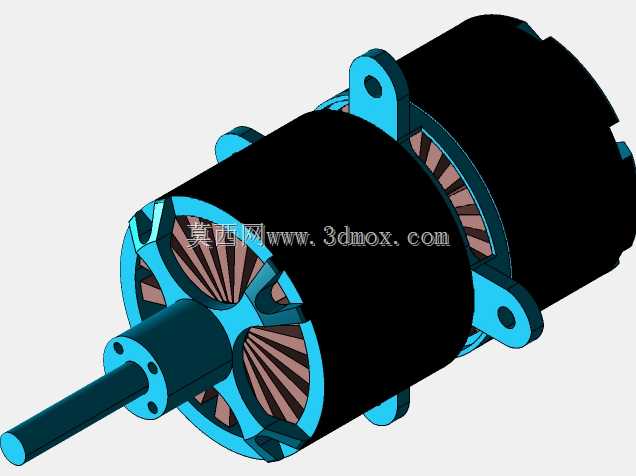

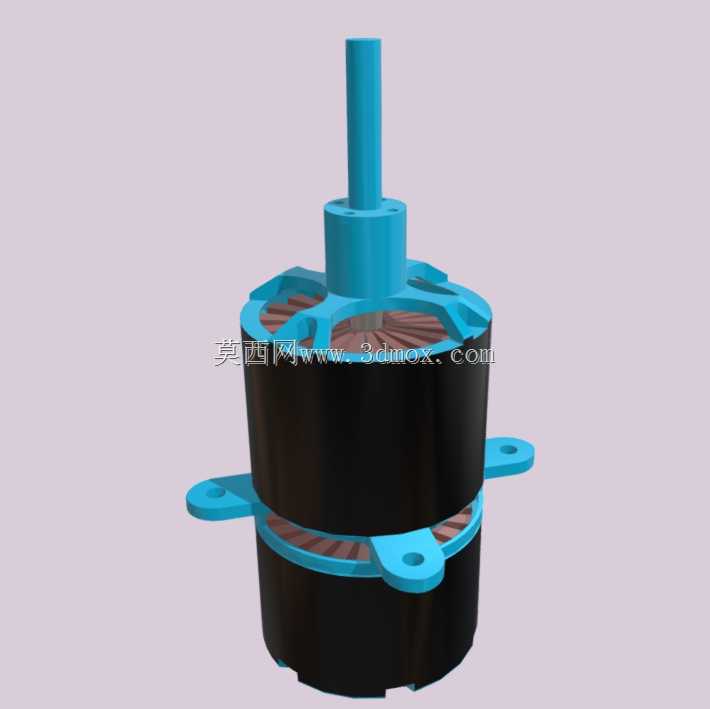

Himax CR6320同轴对转无刷电机结构

　　在航模动力系统的选型与结构设计工作中，同轴对转动力单元一直是大型固定翼、多旋翼重载无人机动力段的核心难点，常规单输出轴无刷电机搭配减速组驱动对转桨的方案，不仅会增加动力段的整体重量，还会因传动齿轮的啮合间隙带来动力响应滞后、传动效率损耗的问题，而这款CR6320对转电机的结构设计，恰好针对这类应用痛点做了针对性的结构优化。从实际应用场景来看，该动力单元主要适配21英寸规格的双对转螺旋桨，多用于起飞重量在15kg-25kg区间的工业级无人机，包括测绘作业无人机、大载重物流无人机、长航时固定翼航测平台，这类场景对动力单元的功率密度、同轴度精度、输出扭矩的对称性都有极高要求，传统单电机加反向器的结构很难同时满足重量与可靠性的双重指标。

　　从功能特性来看，这款电机采用双定子共壳体的结构设计，上下两组绕组分别独立驱动对应的输出轴，两个输出轴保持严格同轴，转向相反，无需额外加装适配器、支撑支柱或者反向传动结构，动力直接从两端输出轴传递到前后两组螺旋桨上，省去了中间传动环节的功率损耗，同时抵消了单螺旋桨旋转带来的反扭矩，不需要飞控系统额外输出舵量修正机身自旋，大幅降低了飞控的调校难度，也提升了飞行过程中的姿态稳定性。双线圈的独立绕组设计，还支持两组动力回路分别供电，可根据飞行工况单独调整上下桨的转速差，匹配不同飞行阶段的拉力需求，比如巡航阶段降低下桨转速提升续航效率，起降阶段双绕组满功率输出提供最大拉力。

　　从设计思路层面拆解，这款电机的壳体采用一体化分段式结构，中间的主壳体为薄壁圆筒结构，承担两组定子的定位与固定作用，上下两端的端盖集成了输出轴的轴承安装位，同时在壳体中部设计了四个径向伸出的安装耳，安装耳上预留了标准通孔，可直接通过螺栓固定在无人机的机臂或者动力安装座上，不需要额外设计转接支架，大幅降低了装机时的结构设计工作量。输出轴采用空心轴套轴的结构设计，内轴从外轴的中心通孔穿过，分别连接上下两组转子，两个输出轴的上端预留了标准的螺旋桨安装位，桨位的定位台阶尺寸匹配常规21寸航模桨的安装孔距，不需要额外加工转接件即可完成桨叶固定。

　　关于安装边界与尺寸适配，设计时需要注意，该电机的径向最大尺寸为安装耳的外圆直径，安装时四个安装耳的安装平面需要与机臂安装面保持完全贴合，平面度公差需要控制在0.1mm以内，避免安装时壳体受挤压导致内部定子转子同轴度偏差，引发扫膛问题。轴向尺寸方面，电机上下输出轴的伸出长度经过精准匹配，安装双桨后两组桨叶之间的间隙保持在安全距离以上，不会出现桨叶打桨的问题，布线时两组绕组的三相线需要从壳体侧面的出线槽分别引出，避免线缆与旋转的输出轴发生干涉，同时要注意三相线的相序匹配，确保上下轴转向相反，若出现转向同向的问题，仅需要调换其中一组绕组的任意两相接线顺序即可。在结构建模过程中，需要重点关注轴承位的配合公差，输出轴与轴承内圈采用过渡配合，轴承外圈与端盖轴承室采用基孔制间隙配合，保证高速旋转时的转动顺畅度，同时转子磁钢与定子铁芯之间的气隙需要保持均匀，单边气隙控制在0.2mm-0.3mm区间，兼顾磁能利用率与转动安全性，避免因加工或装配误差导致磁钢与定子摩擦。

　　在实际选型匹配时，这款240KV的转速参数适配6S-12S的锂电供电区间，持续输出拉力可达到8kg以上，双对转输出的总拉力可满足重载无人机的动力需求，相比同功率等级的传统单电机加对转减速组方案，整体重量可降低15%左右，传动效率提升10%以上，同时减少了齿轮传动的维护需求，没有齿轮磨损带来的寿命问题，长期使用的可靠性更高。建模过程中还需要注意安装耳的强度校核，四个安装耳作为电机与机身的唯一连接结构，需要承受螺旋桨旋转带来的拉力与振动载荷，安装耳与主壳体的连接位置需要做圆角过渡，避免应力集中，在做有限元分析时，该位置的安全系数需要达到3倍以上最大拉力的要求，防止飞行过程中安装耳断裂导致动力脱落。另外，电机壳体表面设计了散热筋结构？不对，这款电机的壳体为光滑圆筒结构，依靠飞行时的迎面气流完成散热，因此在装机时不要在电机壳体外部包裹遮挡物，保证气流可以顺畅流过壳体表面带走绕组工作产生的热量，避免长时间满功率工作时出现过热退磁的问题。输出轴的材质采用高强度合金钢，经过调质处理，具备足够的抗扭强度，可承受螺旋桨旋转时的扭矩载荷与突发的气流冲击载荷，桨叶固定位置设计了防滑齿结构，拧紧桨夹后可以避免大拉力下桨叶打滑偏转。
