丹佛斯款热力膨胀阀制冷配件三维设计

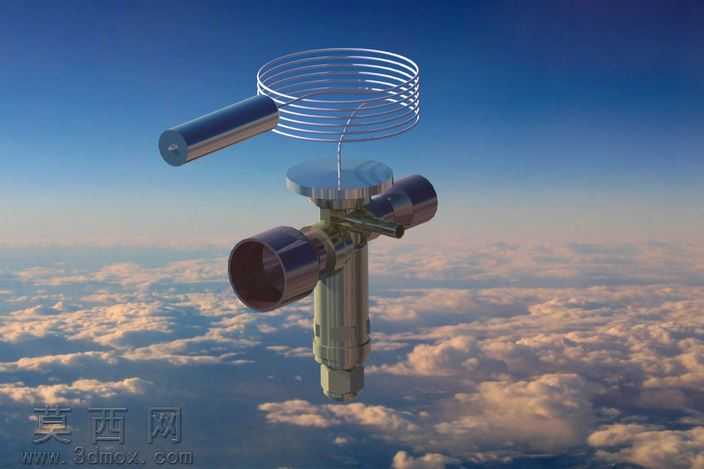

本作品为制冷系统核心节流部件热力膨胀阀的三维建模设计，参考丹佛斯TGEL-23TL型号结构完成全参数化构建，建模过程中严格遵循热力膨胀阀的实际工作原理与装配逻辑，完整还原了产品的全部功能结构。模型整体分为感温驱动模块、阀体节流模块、接口连接模块三个核心部分，顶部的螺旋感温包采用螺旋扫掠特征完成建模，精准复刻了感温毛细管的盘绕形态与感温包的圆柱腔体结构，感温包与阀体之间的传压毛细管采用薄壁管特征构建，还原了细长管路的弯折走向与连接结构。阀体主体部分采用多实体建模方式完成，分别构建了阀杆升降腔、节流口调节腔、三个管路接口的独立结构，其中两个侧置的管路接口为制冷系统的高低压连接端，采用带倒角的圆柱接口设计，还原了实际产品的焊接连接结构，底部的调节端结构完整还原了静态过热度调节的旋钮结构与密封外罩细节。建模过程中对各部件的装配间隙进行了合理还原，比如阀杆与阀体腔的配合间隙、感温膜片与上盖的压合结构都做了细节处理，避免出现建模穿模问题。材质渲染阶段，为金属阀体部分赋予了磨砂金属材质，还原铸钢阀体的哑光金属质感，为感温包与连接管赋予了亮面金属材质，体现紫铜部件的金属光泽，接口部分做了深色氧化处理的材质表现，还原实际产品的表面处理效果。渲染场景采用高空云层背景，通过环境光与定向光组合打光，突出阀体各部分的结构轮廓与材质差异，让螺旋感温包的通透金属质感、阀体的厚重磨砂质感形成鲜明对比。设计过程中充分考虑了热力膨胀阀的功能逻辑，感温包的安装位置、阀体的流道走向都符合制冷系统的实际安装要求，各部件的尺寸比例参考实物参数进行等比例缩放，既保证了模型的视觉还原度，也可用于制冷系统的装配演示、结构教学等场景，模型结构完整无缺失面，各特征参数可编辑，能够支持后续的结构修改与工程图导出工作。
