绝对截止式锁闭管道阀门三维结构设计

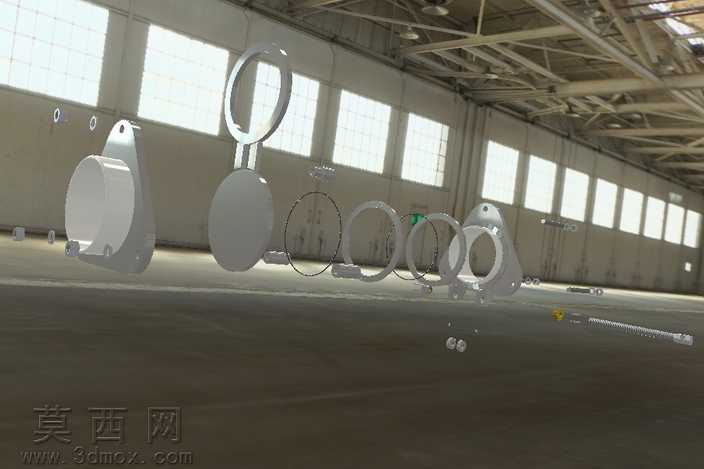

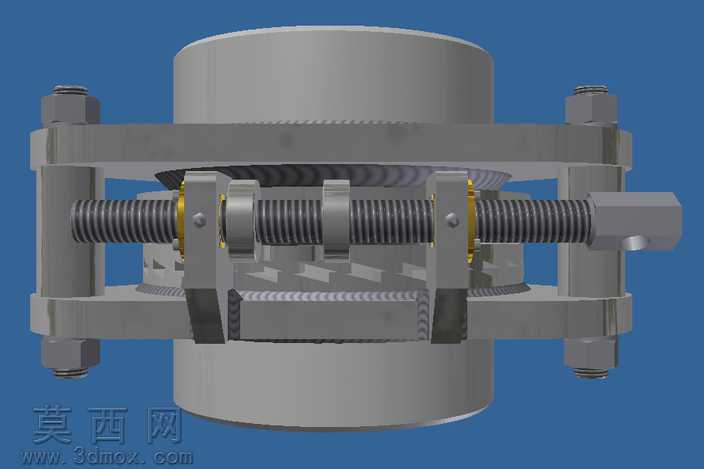

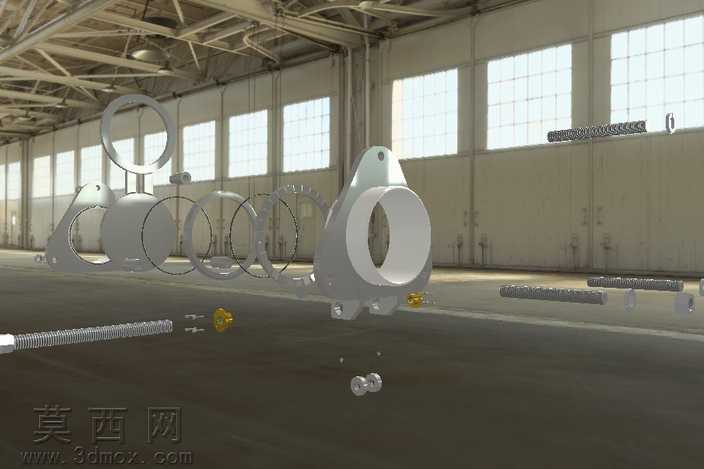

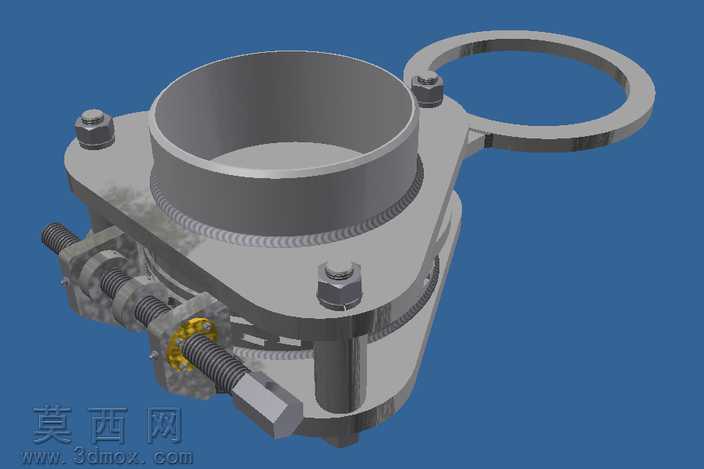

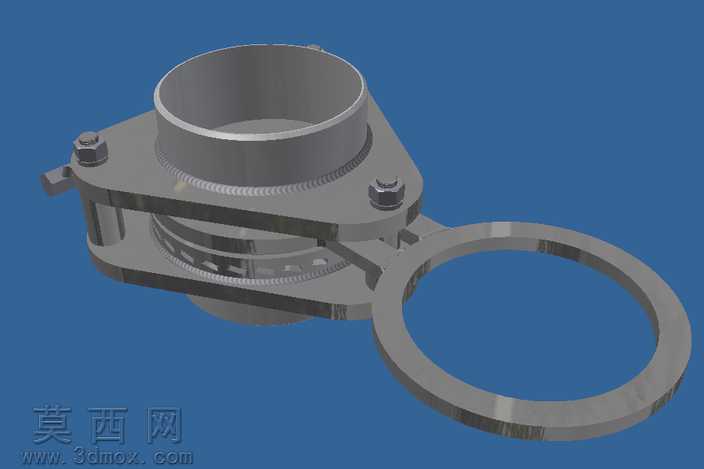

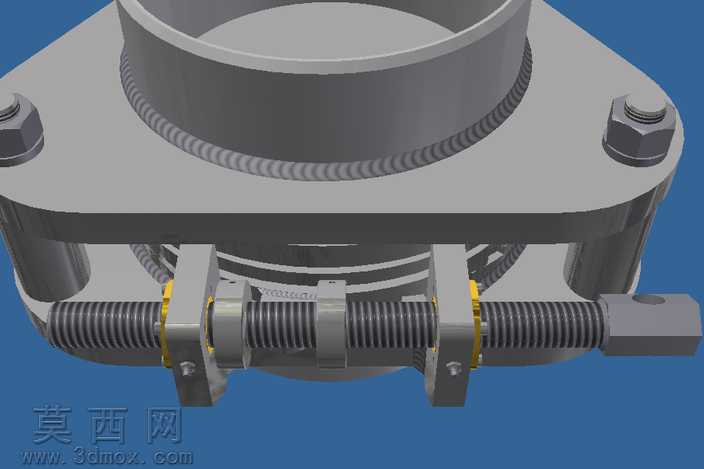

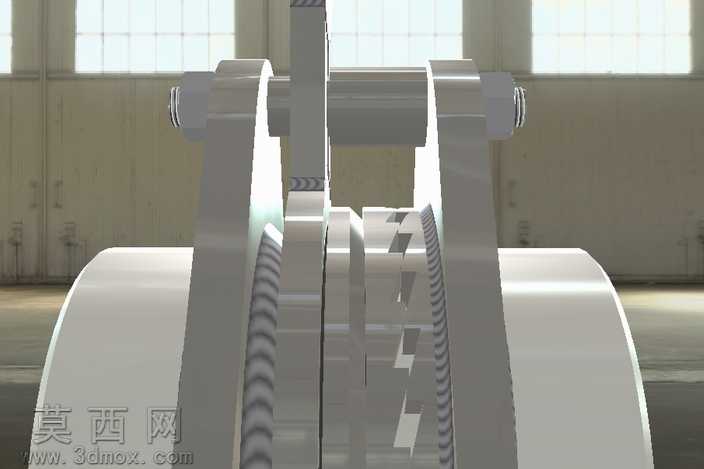

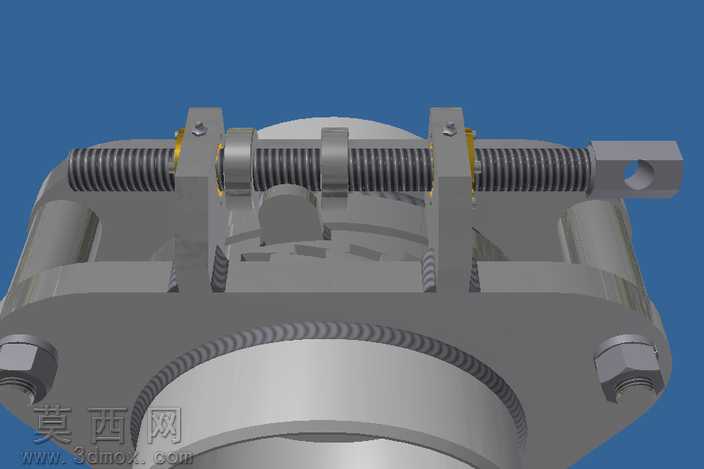

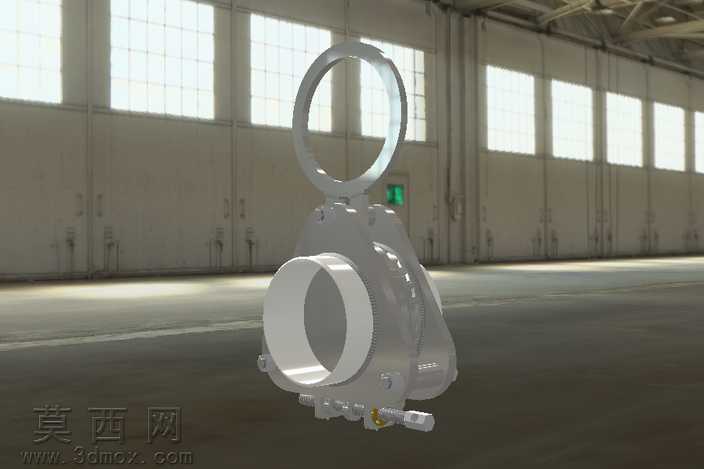

本模型为绝对锁闭式管道截止阀门，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循机械设计规范，对阀门的每一处结构细节都做了精准还原。模型首先搭建主体阀身框架，采用钣金成型焊接的结构逻辑构建阀体基体，建模时区分了上下阀瓣的配合面，预留了密封系统的安装空间，确保两部分阀瓣无需大幅错位即可完成密封件更换，避免拆卸时影响管道对中精度。模型完整还原了端部连接结构，包含适配对焊连接的VBA-15接口、符合ANSI B16.5与NBR 7675 PN10标准的法兰连接VBA-16接口，建模时严格匹配标准法兰的螺栓孔位、密封面尺寸参数。核心截流结构为板状齿条式闸板，建模时按照不低于4倍安全系数校核结构强度的设计逻辑，还原了闸板的导向槽、密封贴合面结构，确保闸板在阀腔内的运动路径无卡滞。密封结构采用弹性材质内嵌于阀体内环的设计，建模时还原了密封件的安装槽位，保证流道全通无积液死角，避免介质堆积堵塞流道，同时支持在线更换阀件无需截断整条管线。驱动操作部分为简易快动压缩式结构，建模时还原了丝杠传动副、手轮连接位、齿条啮合结构，通过压缩与释放动作实现闸板的位置锁止，旋转手轮即可驱动闸板完成开闭动作，啮合结构的齿形、丝杠的螺纹参数都按照机械传动标准做了细节还原，还配套制作了驱动系统的运动演示结构，可直观展示阀门的动作逻辑。渲染阶段采用金属材质区分不同部件：阀体主体赋予铸钢哑光金属材质，螺栓、丝杠等标准件赋予镀锌亮面金属材质，密封件赋予弹性橡胶材质，手轮吊环赋予磨砂金属质感，通过环境光遮蔽效果突出结构的装配层次，清晰展示各部件的配合关系，整体模型结构完整，可直接用于阀门结构教学、产品方案演示、非标阀件改型设计参考。
