多工位瓶体密封纸拾取放置工装结构

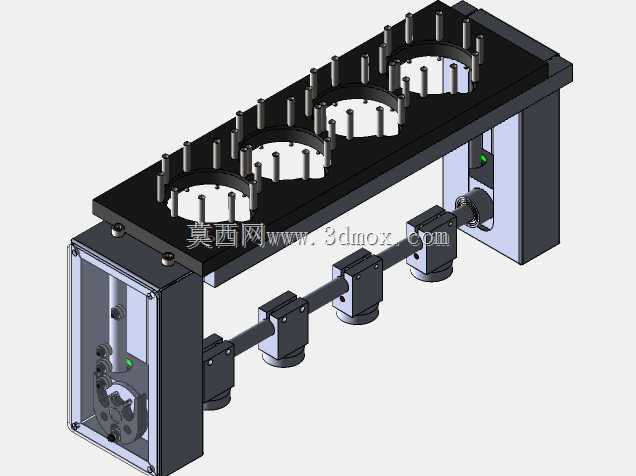

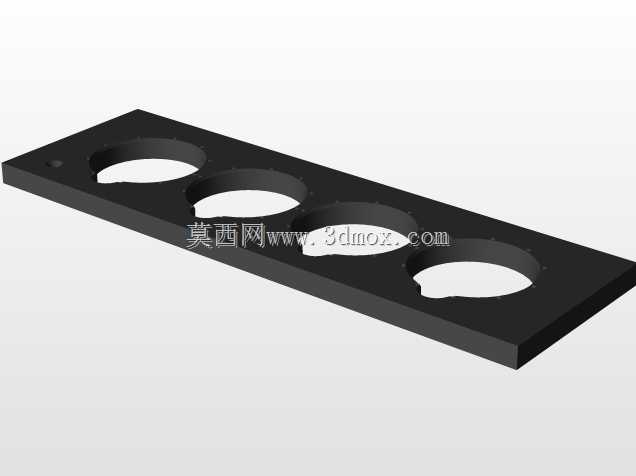

　　这套结构主要面向瓶装产品包装工序的密封垫纸装配环节，适配日化、食品、医药类瓶装生产线的前段工位，用来替代人工完成密封纸从料垛到瓶口的精准转移放置，解决人工逐片放纸效率低、对位偏差大、易漏放的产线痛点，可直接集成到现有瓶装灌装旋盖产线的灌装后、旋盖前工位，不需要对原有产线框架做大规模改动。从结构布局来看，整体采用龙门式悬臂安装架构，顶部作业面板开设四个等距排布的圆形定位孔，每个孔位周向均匀布置多根定位销，用来适配对应规格的瓶口定位，同时限制密封纸放置时的横向偏移量，四个工位同步作业的设计，可匹配四列并行输送的瓶装线节拍，单次动作即可完成四个瓶体的密封纸放置，相比单工位结构作业效率提升三倍以上。下部的拾取执行端采用真空吸附式设计，

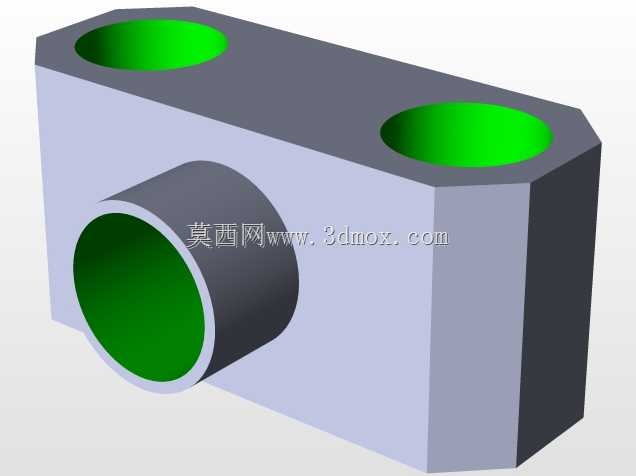

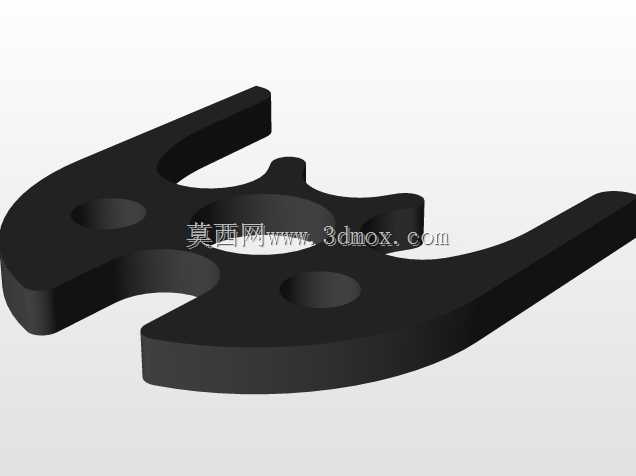

　　每个拾取头对应上方一个定位工位，通过横向布置的传动轴实现四个拾取头的同步升降与旋转对位，左侧的箱体为传动集成腔，内部布置凸轮连杆传动结构，将单一动力输入转化为拾取头的下降取纸、抬升横移、下降放纸、抬升复位的循环动作，传动链路的行程经过精准核算，拾取头下降取纸的行程刚好匹配密封纸料垛的堆叠高度变化，放纸时的下降行程刚好让密封纸完全贴合瓶口端面，不会出现压伤瓶口或者密封纸放置不到位的情况。设计过程中优先考虑了产线的安装适配性，整体结构的安装基准面为背部的两个立式支撑座，支撑座上开设长条形安装腰孔，可根据不同产线的机架横梁高度做上下位置调整，适配不同高度规格的瓶体作业需求；整体横向跨度根据常规四列瓶装线的工位间距设定，

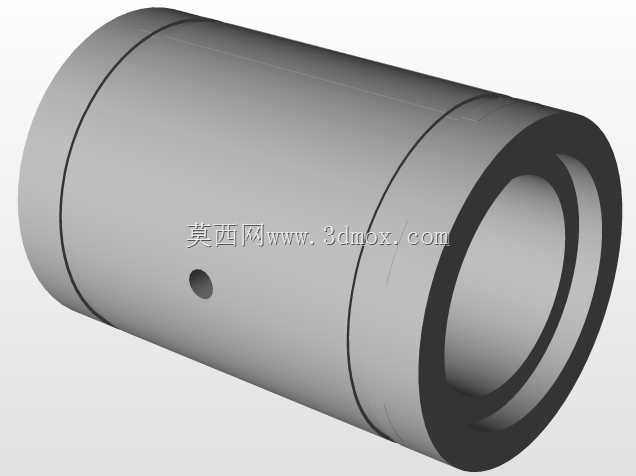

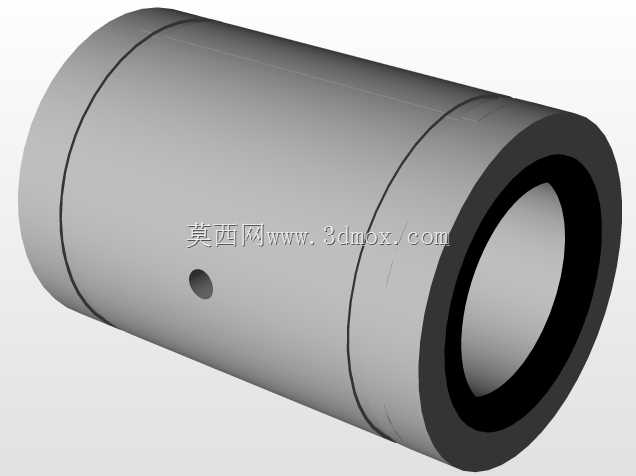

　　相邻拾取头的中心距与输送线上的瓶体定位工位中心距完全匹配，不需要额外调整输送线的定位工装即可直接对接。作业时，密封纸预先堆叠在设备侧方的料仓内，拾取头随传动结构运行到料仓位置时，端部的真空口产生负压吸起最上层的一张密封纸，抬升后横移到顶部面板的定位孔正上方，随后下降穿过定位孔，将密封纸精准放置在下方输送线定位好的瓶口上，真空释放后拾取头抬升复位，进入下一个作业循环，顶部面板的定位销在拾取头下降过程中会对密封纸做二次对位校正，避免横移过程中密封纸偏移导致的放纸错位。结构的运动部件全部做了限位设计，传动轴的两端配置滑动轴承支撑，减少长期往复运动的磨损量，拾取头的吸附端采用柔性硅胶材质，接触密封纸时不会刮伤纸面，

　　同时能适配不同厚度的铝箔密封纸、纸质密封垫的拾取需求，不需要更换拾取头即可兼容0.1mm到0.5mm厚度的密封垫材。考虑到产线的维护需求，左侧的传动箱体采用快拆式侧板设计，日常维护时不需要拆卸整体安装结构即可打开侧板检查内部传动件的磨损情况，拾取头采用快插式接口连接真空气路，出现吸附故障时可单独更换单个拾取头，不需要拆解整个执行端结构。
