异形扭转螺旋弹簧结构设计

项目分类:通用五金配件 发布时间:2022-01-13 ID:495530
  • 异形扭转螺旋弹簧结构设计
  • 异形扭转螺旋弹簧结构设计

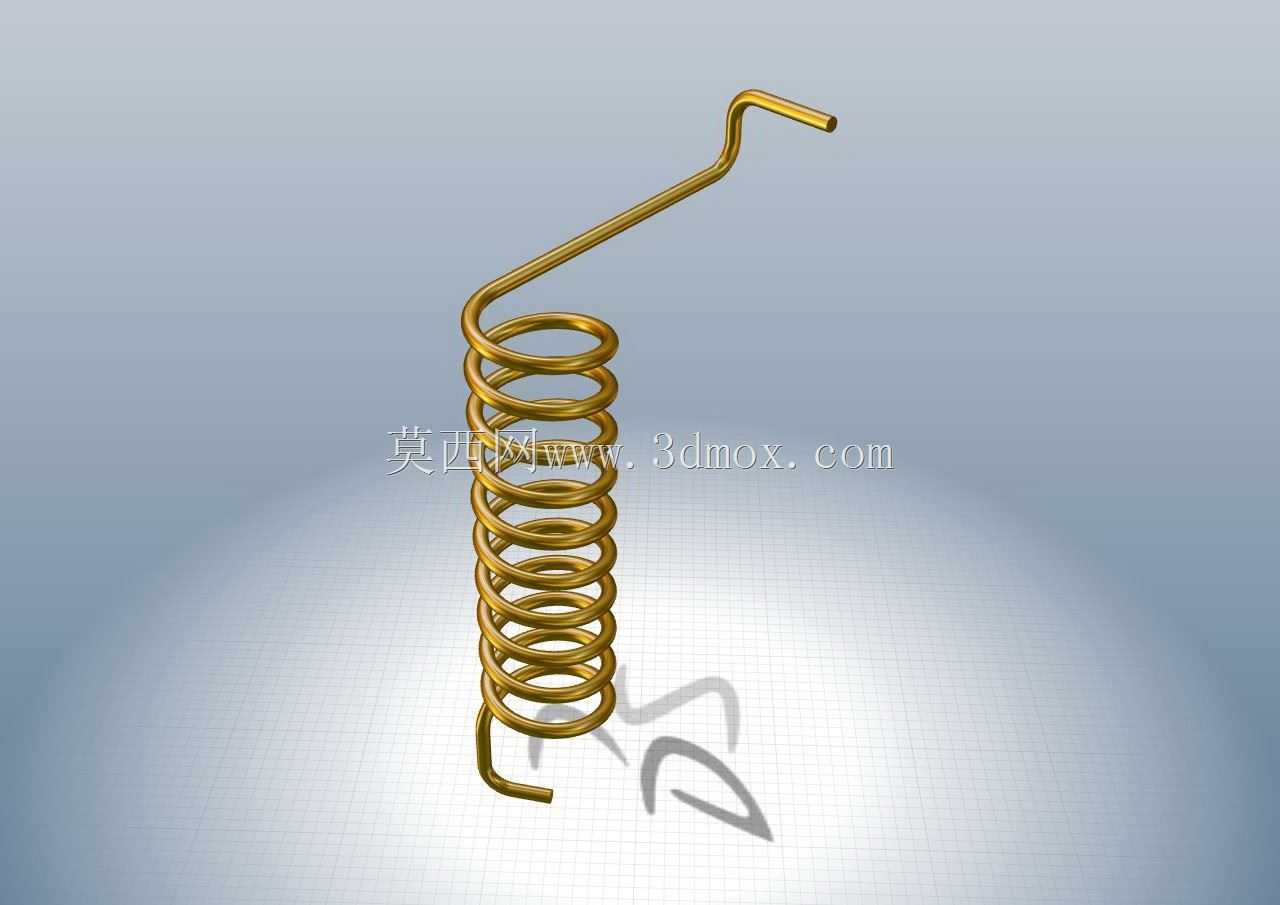

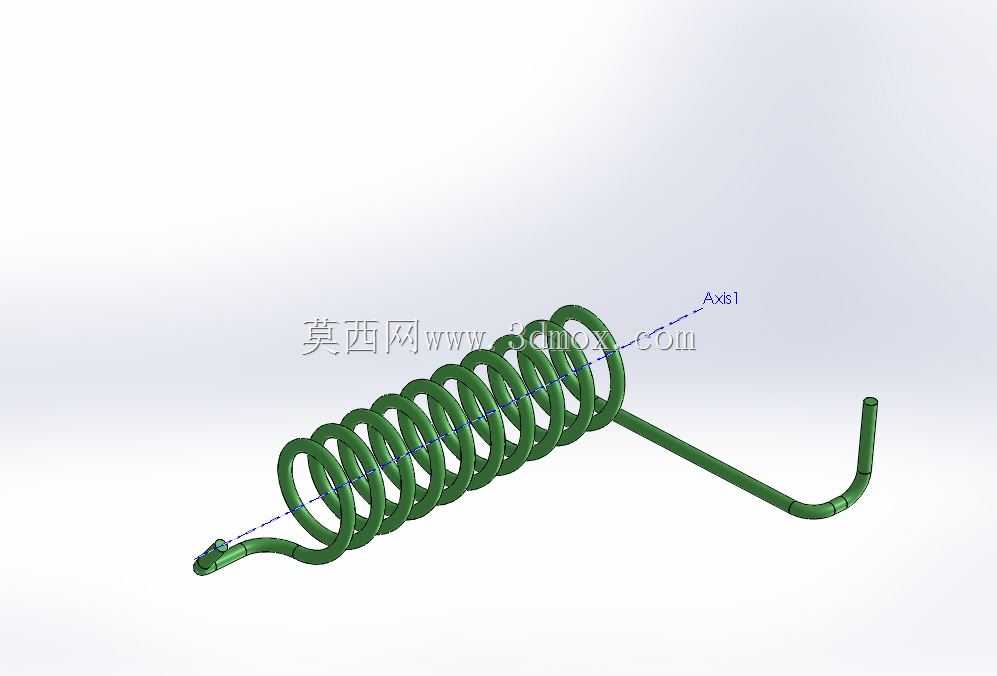

  这类带异形伸出臂的扭转螺旋弹簧,在日常设备结构里的应用场景远比普通压缩弹簧更具针对性,多数时候承担着提供扭转复位力矩、传递特定角度载荷的作用,小到家电翻盖的复位结构、手动工具的扭力回弹组件,大到工业设备里的离合拨杆复位、锁具的卡扣回弹结构,都能见到这类结构的身影。和常规两端并紧磨平的压缩弹簧不同,这款弹簧的两个伸出端做了差异化的弯折处理,一端是短直段的弯折定位脚,另一端是加长的斜向弯折臂,这种结构设计完全是为了匹配安装空间内的两个受力点位,不需要额外加装转接零件就能直接把弹簧的扭力传递到对应的动作部件上,减少了装配环节的零件数量,也避免了转接结构带来的力矩损耗。

  从设计思路上看,这类扭转弹簧的核心参数首先要匹配安装空间的回转边界,螺旋段的中径尺寸需要适配安装位的定位芯轴,芯轴和弹簧内径之间要预留合理的活动间隙,避免弹簧受扭发生径向膨胀时和芯轴出现卡滞,同时螺旋段的有效圈数要根据所需的扭转力矩、允许的最大扭转角度来确定,圈数过少会导致弹簧刚度太大,小角度扭转就产生超过需求的力矩,甚至出现应力超过材料屈服极限的断裂风险,圈数过多则会导致刚度不足,无法提供足够的复位力矩,同时过长的螺旋段也会占用更多轴向安装空间。伸出臂的弯折角度和长度是整个设计里最需要结合实际安装位调整的部分,这款弹簧的长臂做了接近90度的弯折后向外延伸,末端做了圆角处理,避免装配和动作过程中刮碰周边零件,短臂则是贴近螺旋段端面的小角度弯折,直接卡在安装基座的定位槽里,作为弹簧受扭时的固定端。

  实际选型和建模过程中,首先要确认弹簧的工作扭转角度范围,也就是从自由状态到工作极限位置的角度差,结合材料的切变模量、线径参数核算每一圈的应力分布,尤其是弯折位置的应力集中问题,所有弯折处都做了适配线径的圆角过渡,避免直角弯折导致的应力集中引发早期疲劳断裂。安装边界上,螺旋段的轴向长度要考虑弹簧受扭时的轴向窜动量,预留足够的轴向间隙,避免弹簧在扭转过程中端面和安装基座的侧壁产生摩擦,额外增加动作阻力。两个伸出臂的末端位置要和对应的受力部件、定位槽精准匹配,自由状态下长臂的初始角度要保证部件在未受力时能保持在预设的初始位置,当部件动作带动长臂扭转到工作角度时,弹簧产生的反向力矩要刚好能克服部件的自重和摩擦阻力,实现可靠复位。

  和普通扭转弹簧相比,这种非对称伸出臂的设计不需要在安装位额外设置长臂的导向结构,伸出臂本身的弯折形状就已经限定了弹簧的受力方向,能有效避免弹簧受扭时出现沿芯轴周向打滑的问题,在一些安装空间紧凑、无法布置复杂定位结构的场景里,这种定制化弯折臂的弹簧能大幅降低安装结构的设计复杂度。建模过程中需要重点关注螺旋线的生成参数,尤其是两端和伸出臂衔接的位置,要做自然的过渡收尾,避免螺旋线末端和直臂段衔接处出现曲率突变,否则后续做有限元应力分析时,这个位置会出现不符合实际的应力极值,影响分析结果的准确性。线径的选择要结合力矩需求和安装空间的径向尺寸综合考量,线径越粗弹簧刚度越大,相同扭转角度下能提供的力矩越大,但对应的螺旋中径也要相应增大,否则卷绕过程中材料的变形量超过极限,会导致弹簧成型后出现裂纹、残余应力过大的问题。

  在实际设备调试过程中,这类弹簧的常见失效形式除了常规的疲劳断裂,还有伸出臂弯折位置的塑性变形,多数是因为弯折处圆角太小、工作扭转角度超过设计极限导致的,所以在设计阶段就要把最大工作扭转角度控制在材料允许的极限范围内,同时在安装结构上设置硬限位,避免部件过行程带动弹簧扭转超过极限角度。另外弹簧的表面处理也要结合使用场景选择,普通室内干燥环境可以做常规的镀锌处理,有腐蚀风险的场景则要选择不锈钢材料或者做对应的防腐涂层,避免锈蚀导致弹簧刚度下降、提前断裂。
