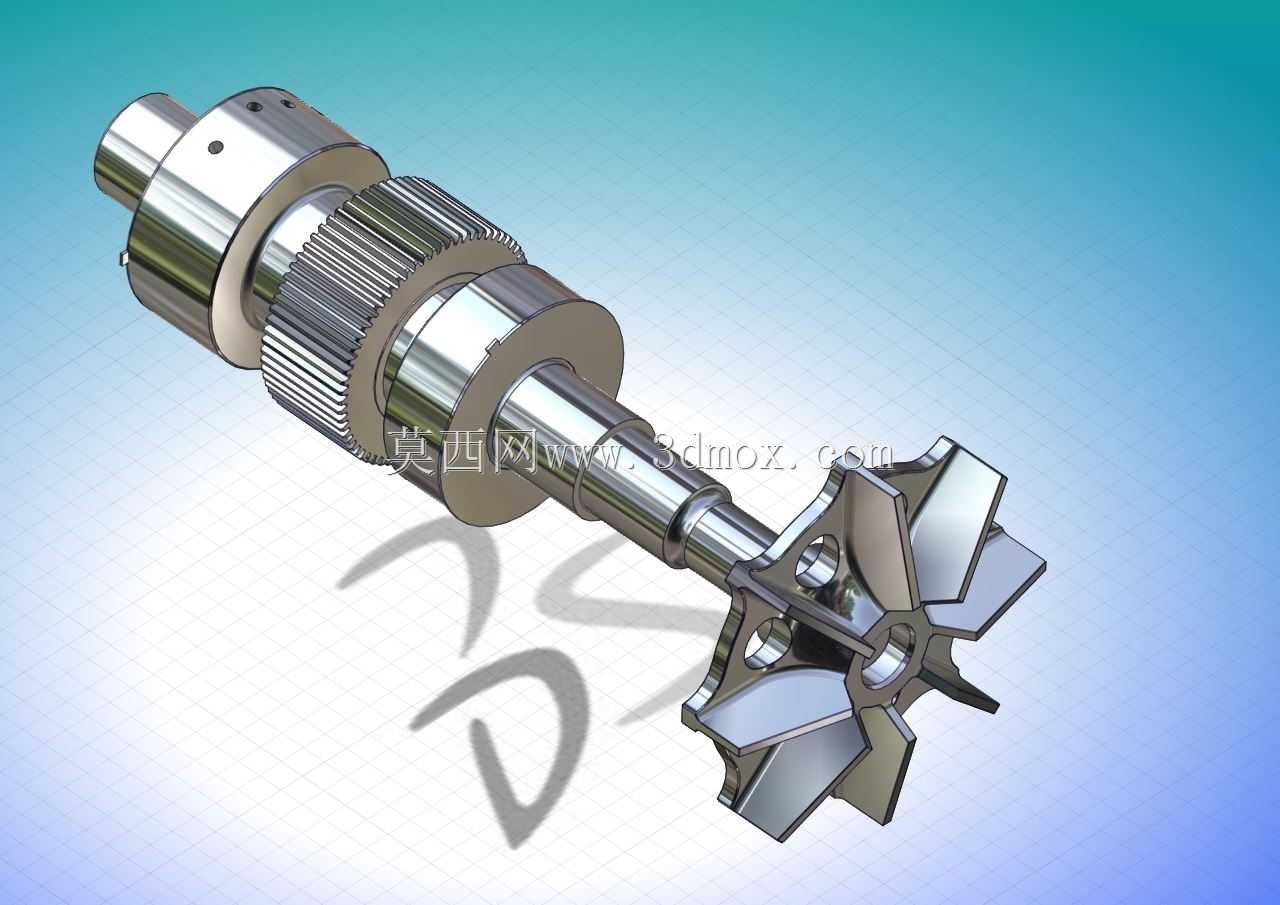

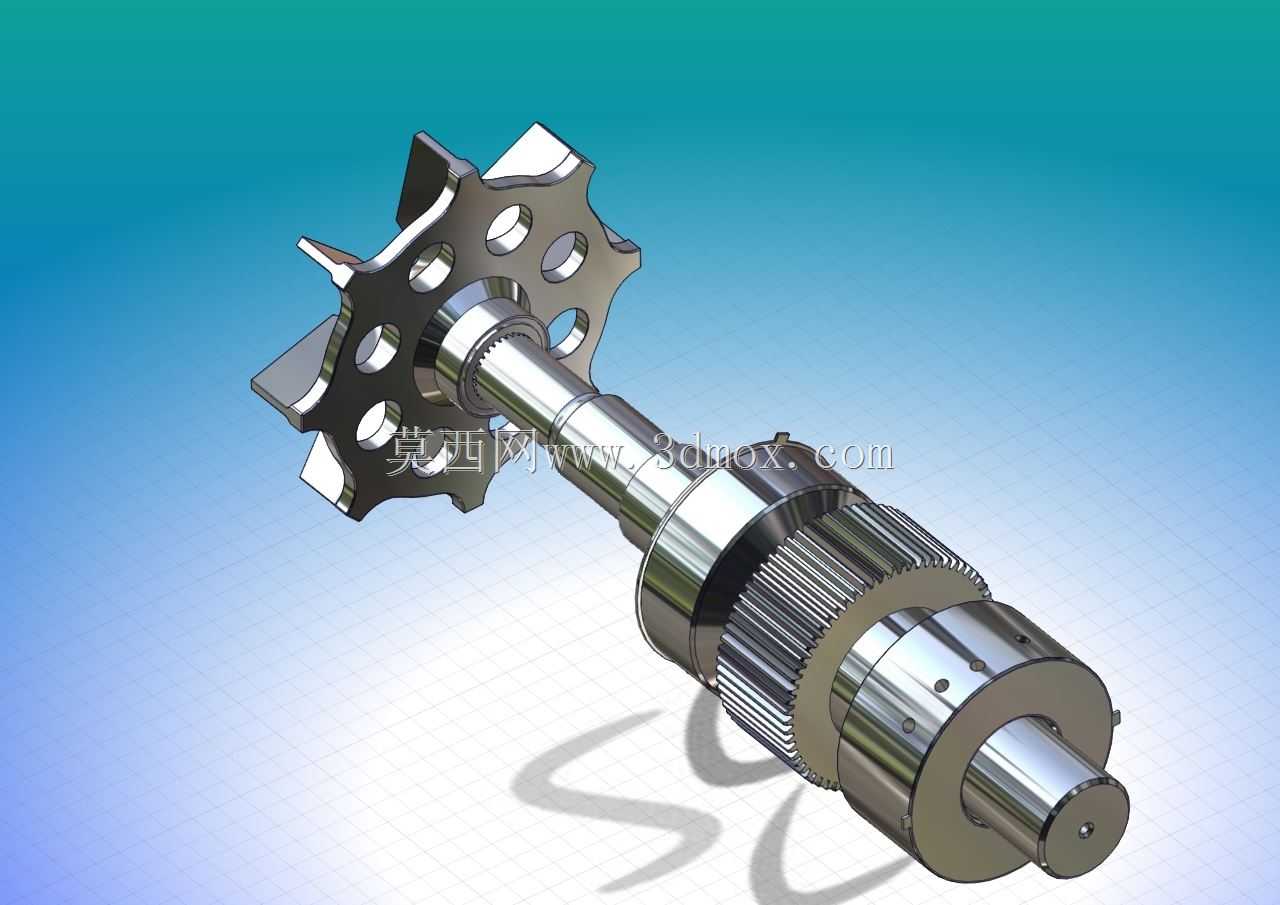

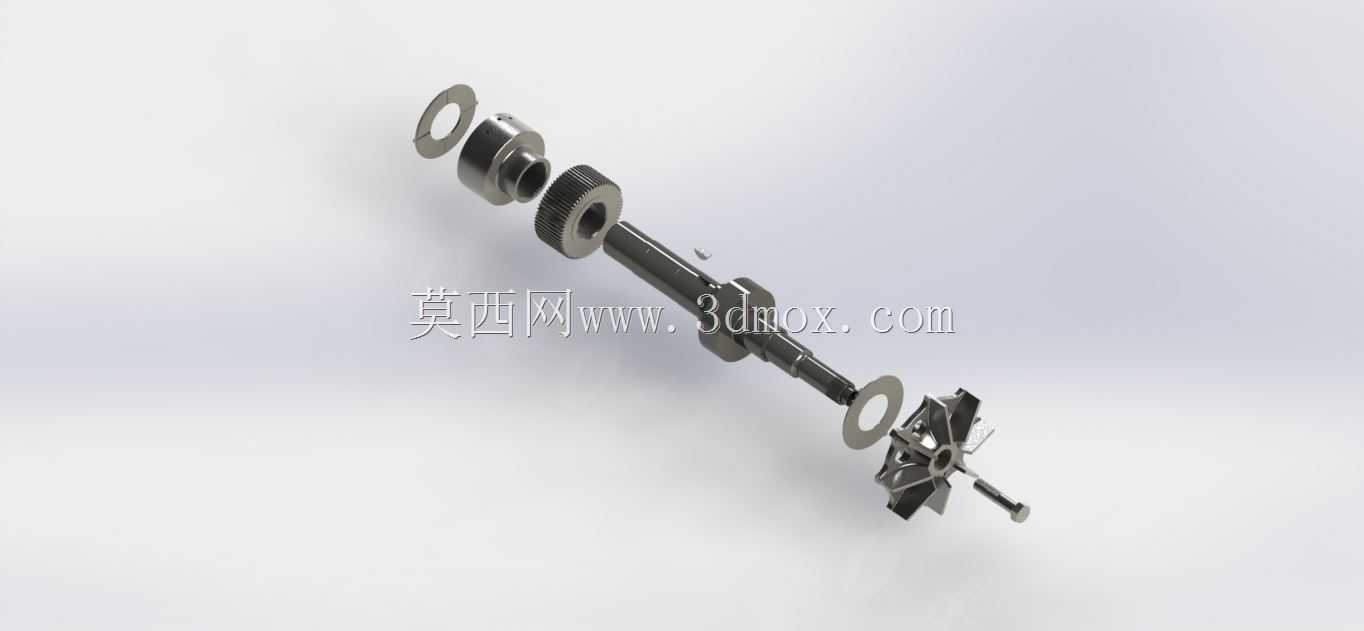

带齿轮传动结构的涡轮泵高速轴叶轮组件

　　该组件属于涡轮类流体输送设备的核心回转部件，集成了动力输入、扭矩传递、流体做功三大功能模块，在小型涡轮增压器、高速离心泵、微型燃气轮机等设备中承担核心能量转换作用。实际工况中，组件左端的圆柱轴段为动力输入端，通过过盈配合或键连接与驱动端轴承、联轴器装配，将外部动力输入至轴系；中段的圆柱直齿轮为动力传输结构，齿部精度等级满足高速回转要求，可与配套的从动齿轮啮合，实现转速匹配与扭矩分流，为设备附属的润滑泵、冷却回路等辅助机构提供动力；右端的开式叶轮为流体做功部件，叶片采用等厚圆弧截面设计，流道无遮挡，在高速回转时可对进入流道的流体持续做功，提升流体压力与动能，完成流体输送或能量转换过程。设计阶段优先考虑轴系的动平衡性能，

　　整体轴段采用阶梯轴结构，各轴肩位置设置过渡圆角避免应力集中，叶轮与轴采用一体化加工或过盈热装工艺，保证高速回转时的连接可靠性，齿轮与轴的装配位置设置定位轴肩，配合锁紧挡圈实现轴向固定，避免回转过程中出现轴向窜动。安装边界方面，左端输入轴段直径需匹配驱动端轴承内孔尺寸，轴段长度需覆盖轴承内圈宽度与密封件安装空间，齿轮的齿顶圆直径需预留与箱体内部齿轮腔的安全间隙，避免回转时齿顶与箱体内壁发生刮擦，叶轮端的外圆尺寸需匹配泵体或涡轮壳的内腔型线，叶片与壳体之间的间隙控制在合理范围，既避免间隙过大导致流体回流降低效率，也防止间隙过小出现运转碰擦。实际应用场景中，这类组件多用于转速较高的流体设备，比如车用涡轮增压器的涡轮端转轴组件、

　　小型高速离心泵的转子总成、实验室微型燃气轮机的动力转轴，工作时轴系转速可达每分钟数万转，因此设计时对轴的材质选择、热处理工艺、回转精度都有较高要求，轴类零件通常采用合金结构钢调质处理后表面淬火，保证芯部韧性的同时提升轴颈、齿部的表面硬度，叶轮部分根据输送介质不同可选择铝合金、不锈钢或高温合金材质，兼顾轻量化与耐介质腐蚀、耐高速气流冲蚀的性能。从结构细节来看，轴上分布的径向小孔为润滑通道，可将设备润滑系统的压力润滑油引导至轴承配合位置，对高速回转的轴承进行持续润滑与冷却，避免轴承因高速摩擦出现过热烧损；齿轮两端的轴颈位置为轴承安装位，分别支撑深沟球轴承或角接触轴承，承受轴系回转时的径向力与部分轴向力，叶轮端的轴头设置锁紧螺纹，

　　配合锁紧螺母将叶轮轴向锁死，抵消叶轮高速回转时产生的轴向推力。这类集成式轴系组件相比分体式装配结构，减少了零件数量，缩短了装配累积误差链，更适合高转速工况下的精度保持，在进行三维建模时，需要重点校验各回转面的同轴度公差，齿轮的齿形参数与啮合侧隙，叶轮叶片的型线精度，以及各装配位置的尺寸公差配合，确保加工完成后的零件能够顺利完成装配，且动平衡校正时的去重量控制在合理范围，避免因结构设计不合理导致动平衡难度过大，影响最终的运转稳定性。
