立式电加热蒸汽锅炉成套设备结构设计

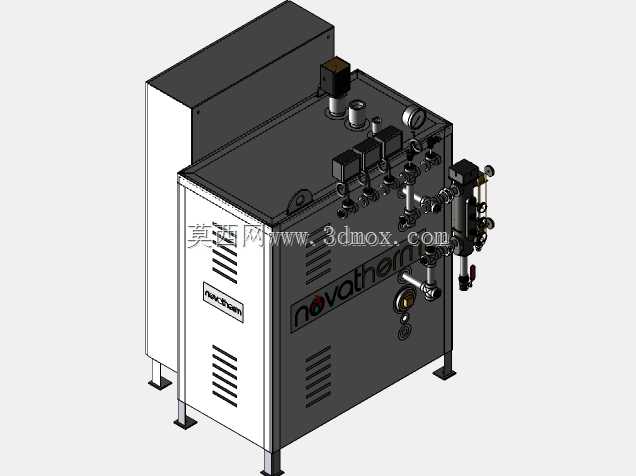

　　这套立式电加热锅炉的三维结构，是针对中小型工业生产场景的供热需求搭建的，日常可对接食品加工蒸煮线、制药车间灭菌工序、服装熨烫集中供汽、化工小批量反应釜伴热等场景，也可作为商用场所的采暖热源配套，输出参数匹配常规低压用汽设备的接入要求。设备整体采用立式柜式集成布局，所有功能部件全部整合在封闭金属柜体内，底部设置四个可调支撑脚，既可以抵消安装地面的不平整误差，也能让柜体底部预留通风间隙，避免地面积水侵蚀柜体板材，安装时不需要额外做大型混凝土基础，只要地面承重满足满水状态的设备总重即可就位，对接外部管线就能投入使用。

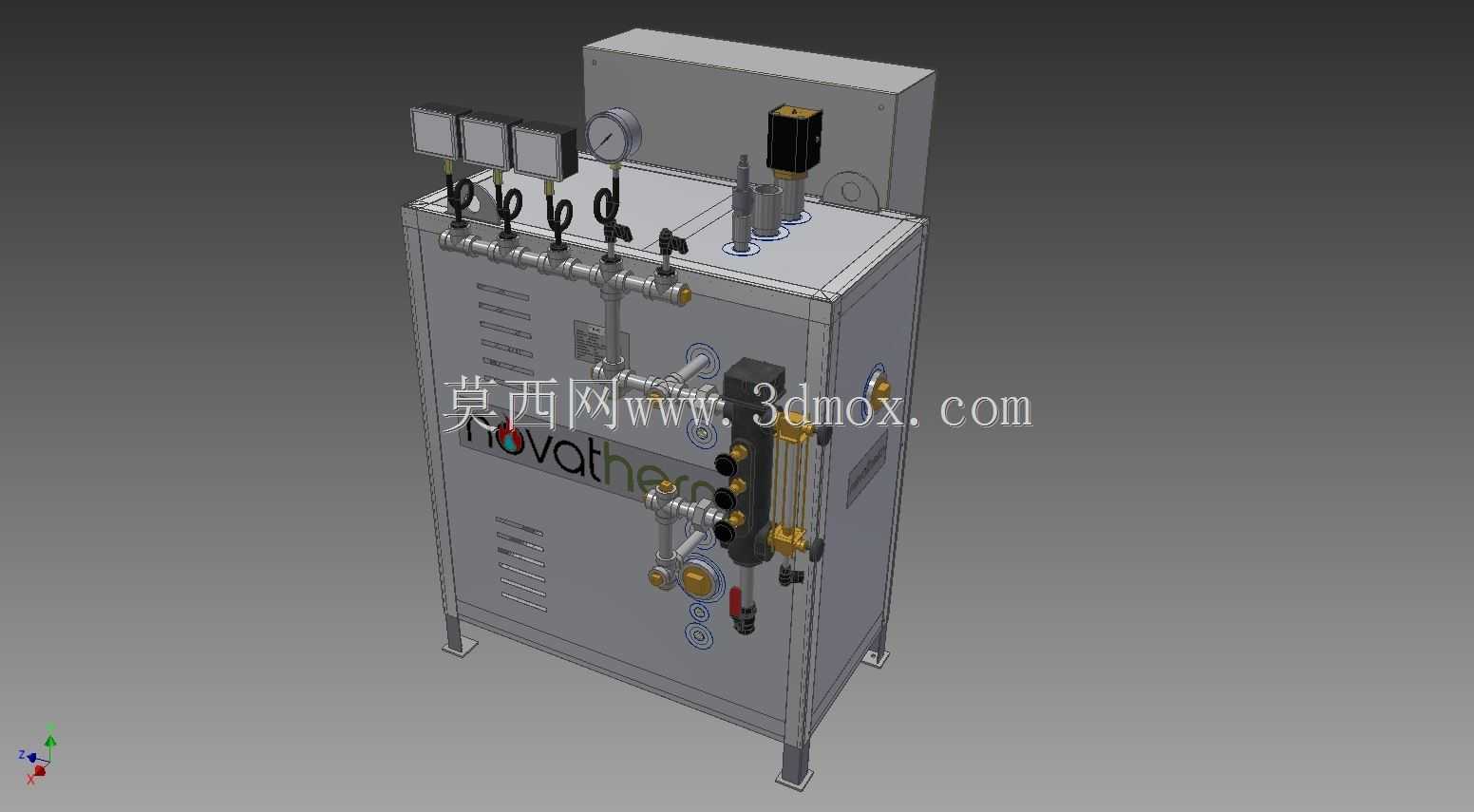

　　从结构设计逻辑来看，这套设备走的是一体化集成路线，没有采用锅炉本体加外置控制箱的分体式布局，而是把电控模块、水汽管路、检测元件、安全附件全部整合在单台柜体内，大幅减少了现场安装的管线对接工作量，也降低了分体安装带来的管路泄漏、接线故障概率。柜体顶部是操作与检测元件的集中布置区，三块并排的压力表分别对应蒸汽输出压力、进水压力、加热腔内部压力监测，旁边单独设置的圆形压力表是安全阀的起跳压力校验预留接口，不用拆卸设备就能完成安全阀的定期校验，符合压力容器的日常运维要求。顶部的阀组全部采用横向排布的安装方式，每个阀门的操作手柄都预留了足够的手动操作空间，不会出现相邻阀门操作干涉的问题，阀组下方的管路全部采用无缝不锈钢管弯制焊接，管路走向顺着柜体内部的加强筋排布，用管卡固定在柜体框架上，避免设备运行时的振动导致管路焊缝开裂。

　　设备正面的管路区集成了水位监测组件，采用透明玻璃管水位计搭配上下截止阀的结构，运维人员站在设备正面就能直接观察炉内的实际水位，水位计旁边设置的排污阀直接引到柜体侧面，日常排污操作不用打开柜体柜门，在设备外部就能完成操作。水位计旁的黑色电控模块是加热组的功率控制单元，直接对接柜体顶部的电控仓，接线距离最短，减少了强电线路的长度，降低线路损耗的同时也减少了柜内的电磁干扰。柜体侧面设置的液位计、温度传感器接口都采用标准法兰对接，后期更换检测元件不需要改动主体管路，直接拆卸法兰就能完成备件更换，大幅缩短运维停机时间。

　　柜体顶部的电控仓采用独立密封结构，和下方的水汽管路区完全隔开，避免管路跑冒滴漏的水汽进入电控仓造成电气短路，电控仓的散热孔设置在仓体侧面，采用向下折弯的防雨防尘结构，即使车间内有少量扬尘或者飞溅水滴，也不会直接落到电气元件上。设备的进水接口、蒸汽输出接口、排污接口全部设置在柜体侧面的下部区域，和外部管线对接时不需要在柜体上额外开孔，接口的高度匹配常规工业管线的架空敷设高度，现场配管时可以直接做水平对接，不用额外增加弯头改变管路走向，减少管路的沿程压力损失。

　　设计过程中对操作空间的预留做了充分考量，所有需要手动操作的阀门、按钮都布置在人体站立操作的舒适高度区间，不需要登高或者蹲伏就能完成日常操作，压力表的表盘朝向也调整到正对操作人员站立的方向，读取数值时不用侧身或者弯腰。柜体的门板采用快拆式铰链结构，需要检修内部元件时可以直接拆下整块门板，没有遮挡的检修开口能让操作人员直接接触到所有内部部件，不用在狭窄的空间内探身操作。设备的重量分布经过重心校核，满水状态下的重心落在四个支撑脚围成的矩形中心区域，即使运行时出现加热振动，也不会出现柜体倾斜的问题，支撑脚的调节行程预留了50毫米的调整量，可以适配不同平整度的安装地面。

　　这套结构在建模时对所有管路的通径、阀门的连接尺寸都做了1:1还原，每个法兰的螺栓孔位置、密封面尺寸都和实际工业标准件完全一致，不管是做设备选型的方案演示，还是做安装布局的干涉检查，都可以直接调用模型做空间校验，不用再重新核对部件尺寸。模型里的安全附件排布也完全符合压力容器的安装规范，安全阀的排放口直接引到柜体外侧，起跳时的高温蒸汽不会喷到操作人员或者周边设备，压力控制器的取压点设置在蒸汽输出的稳定管段，不会因为管路湍流导致压力检测数值波动，影响加热功率的自动调节精度。
