工业铝型材拼装数控铣削机承载框架

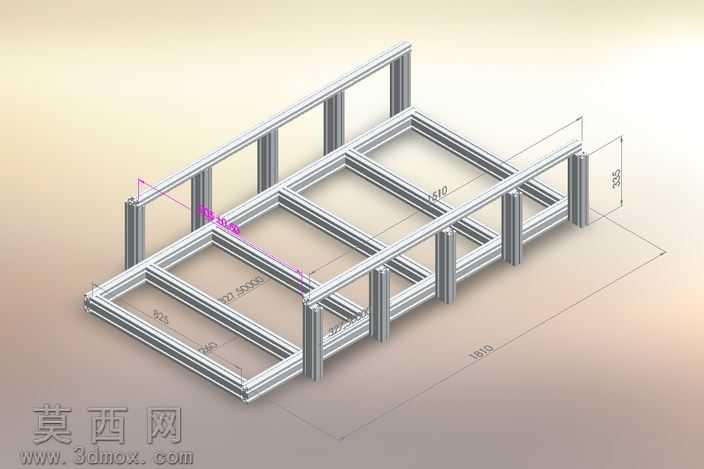

本作品为数控铣削机的承载支撑框架三维模型，采用工业铝型材作为核心构建材料完成全参数化建模，建模过程严格遵循工业铝型材拼装机架的设计规范，对每一根型材的截面规格、长度尺寸、安装孔位都做了精准还原，可直接用于后续的工程出图与生产下料参考。模型整体采用分层式框架结构设计，底部为双层纵横交错的型材排布，形成高刚性的承载底座，能够承受铣削加工过程中主轴运动、工件装夹带来的静载荷与动载荷，避免加工过程中出现机架形变影响加工精度；侧部采用竖向型材搭配横向连接型材的围合结构，预留了防护门板、电气元件、导轨安装的对应位置，整体尺寸标注清晰，各型材连接处的角件、螺栓安装位都做了细节还原，没有出现结构干涉的问题。渲染阶段采用哑光银灰色金属材质模拟工业铝型材的阳极氧化表面质感，搭配浅米色渐变背景突出框架的结构轮廓，对型材的棱边做了微小倒角处理还原真实工业产品的细节，同时通过等轴测视角搭配尺寸标注，直观展示框架的长、宽、高参数以及各分区的尺寸划分，方便设计人员快速核对机架的空间占比与安装适配性。设计思路上优先考虑机架的模块化拼装属性，所有型材连接均采用标准工业铝型材连接件，无需焊接即可完成组装，既降低了生产加工的成本，也方便后续根据实际使用需求对机架的局部结构进行调整改造；底部框架的型材排布经过受力优化，在控制整体重量的前提下最大化提升结构刚性，侧部竖向型材的排布间距经过计算，既能够满足外围防护板的安装需求，也不会造成材料的冗余浪费，整体结构完全适配中小型立式数控铣削机的安装使用需求，可作为同类设备机架设计的参考模板使用。
