Formlab光固化3D打印机结构设计方案

　　这套结构方案还原了Formlab桌面级光固化3D打印机的核心机械构成，拆分了设备开合状态下的所有外露与内部衔接结构，没有做多余的外观装饰件冗余设计，所有结构件都对应实际设备的功能需求。从实际应用场景来看，这类设备主要面向手板打样、小批量定制零件生产、文创产品制作、教学实训等场景，不管是工业设计工作室做外观验证，还是齿科诊所制作临时牙模，或是创客空间做创意零件制作，都能适配对应的使用需求，设备本身的桌面级定位也决定了它不需要过大的安装占地，对放置台面的承重要求也较低，普通办公桌面就能满足放置条件。

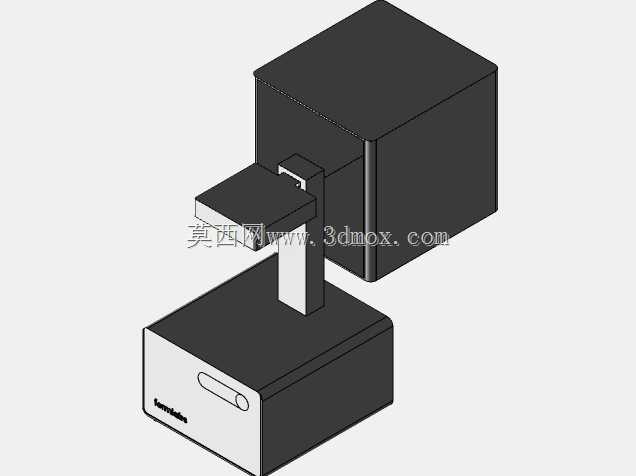

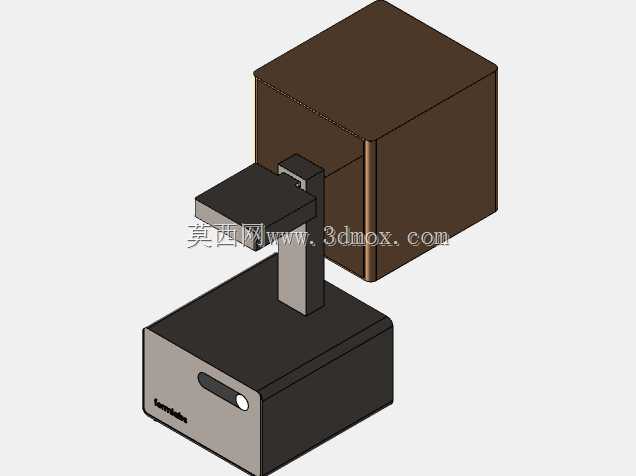

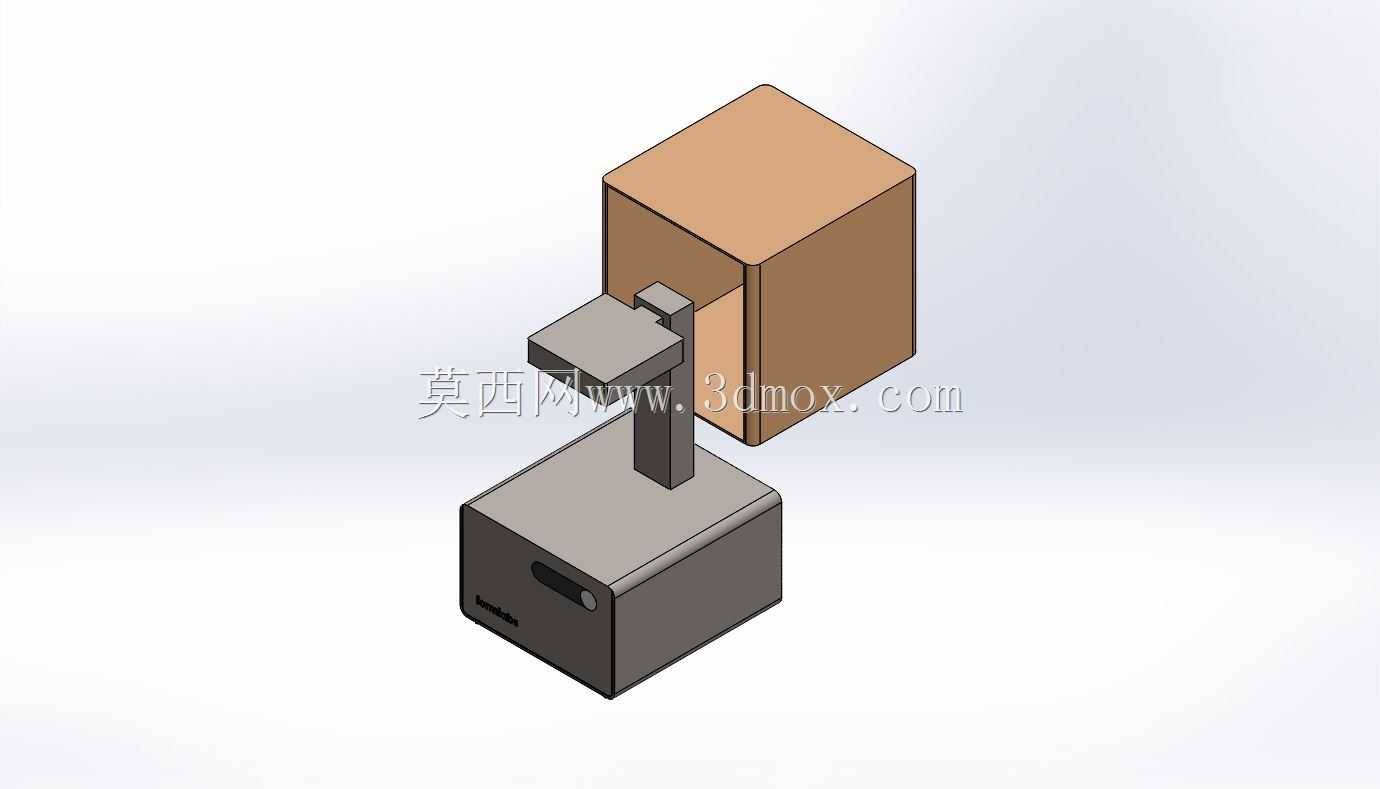

　　从功能特性来看，这套结构完整还原了设备的开合状态，上盖部分可以沿后侧的铰接结构实现开启与闭合，闭合状态下上盖与下箱体形成封闭的成型腔体，能够阻挡外界光线进入腔体内部，避免光敏树脂在非打印时段被杂光固化，同时也能减少打印过程中树脂挥发物的扩散；开启状态下可以方便操作人员更换树脂槽、清理成型平台、添加光敏树脂耗材。下箱体部分集成了设备的核心光学组件安装位、控制电路安装腔、树脂槽承载结构，成型平台通过Z轴升降支架与下箱体连接，升降支架的导向结构采用直线导向设计，能够保证Z轴运动过程中的同轴度，避免成型平台出现倾斜偏移，保证打印层厚的精度控制。

　　设计思路上，整套结构优先考虑了日常操作的便利性，上盖的开合角度做了限位设计，开启后不会因为自重回落砸到操作人员的手，上盖与下箱体的配合面做了止口结构，闭合后能够实现较好的遮光密封效果，不需要额外添加密封胶条就能满足基础的遮光需求。Z轴升降组件的安装位置设置在下箱体的后侧区域，不会占用前方的操作空间，操作人员站在设备正前方就可以完成所有日常操作，不需要侧身探入设备后方。成型平台的快拆结构也在模型中做了还原，松开锁紧旋钮就可以将成型平台从Z轴支架上取下，方便清理打印完成的零件，清理完成后装回支架也能快速定位，不需要反复调整平台水平度。

　　外形尺寸与安装边界方面，整套设备的整体轮廓接近方正立方体，下箱体的长宽尺寸控制在桌面级设备的常规范围内，深度方向预留了Z轴升降的运动行程空间，上盖闭合后的整体高度不会超过常规桌面置物架的层间高度，放置在工作台面上时，设备后侧需要预留少量的走线空间，左右两侧不需要预留额外的操作间隙，前方只需要预留操作人员手臂活动的空间即可，不需要预留过大的设备维护通道，日常维护只需要从前方开启上盖就能完成大部分操作。设备底部设置了四个可调脚垫，可以根据放置台面的平整度调整脚垫高度，保证设备处于水平状态，避免Z轴运动出现偏载，影响打印成型精度。

　　从结构细节来看，树脂槽的承载位置设置在下箱体的上方光学窗口区域，槽体的定位结构做了防呆设计，安装时不会出现方向装反的问题，槽体边缘做了溢料导流结构，少量溢出的树脂会顺着导流槽流入预留的接料区域，不会渗入下箱体内部污染光学组件与电路部分。上盖的内侧做了遮光涂层安装位，实际生产时可以粘贴黑色遮光绒布，进一步提升腔体的遮光效果，同时避免上盖内壁反光影响光学成型精度。Z轴丝杆的安装位做了预紧调整结构，装配时可以调整丝杆的同轴度，减少Z轴运动过程中的窜动，保证每层打印的层厚误差控制在允许范围内。
