红色款Windows系统诺基亚手机外观结构

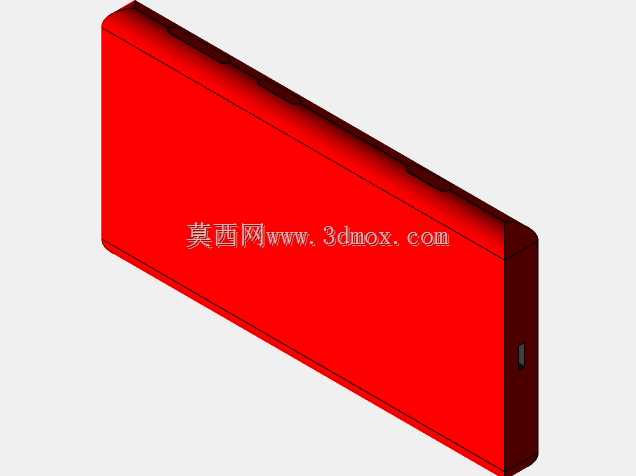

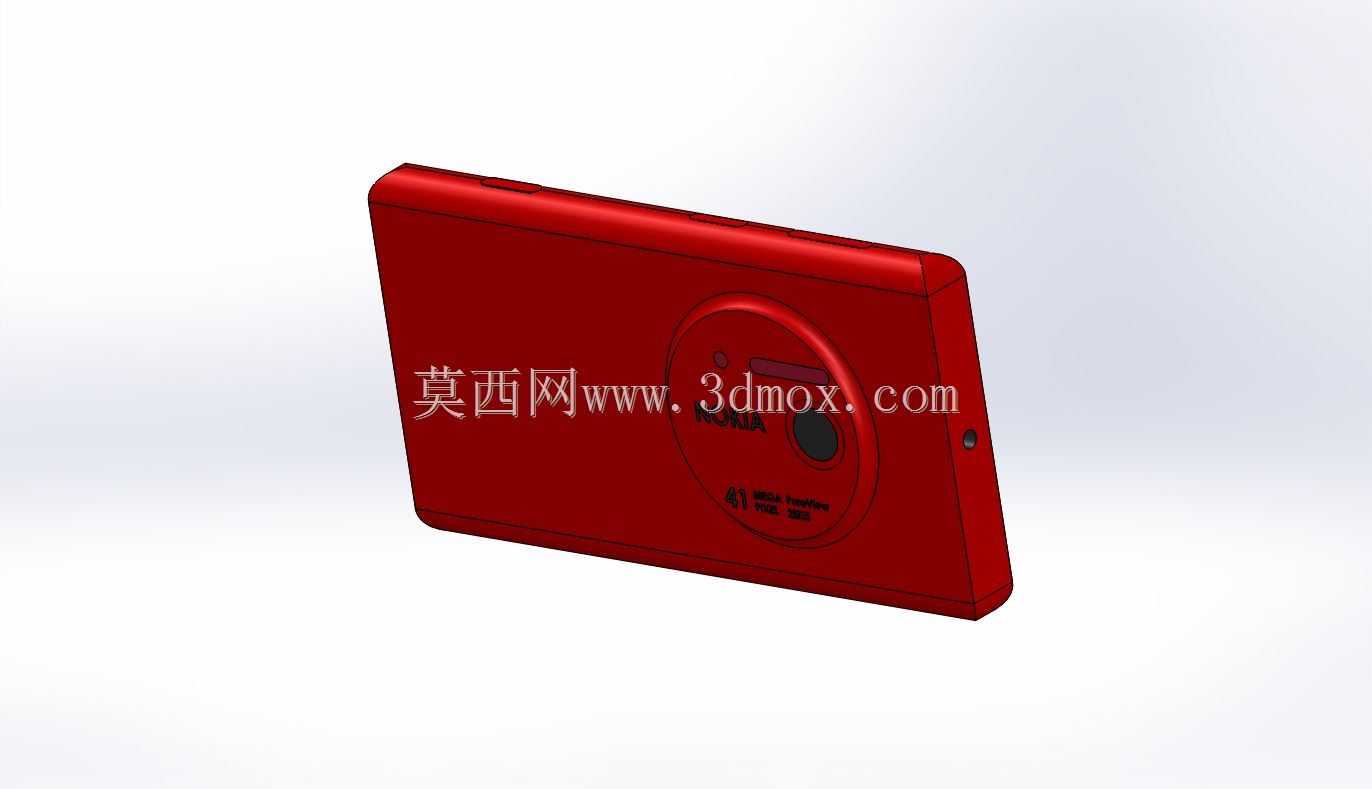

　　日常做消费电子结构建模时，这类直板智能手机的外观结构参考，是做周边配套工装、展示支架设计时很常用的参照素材。这次还原的这款采用Windows系统的诺基亚直板机型，整体走一体化直板触控的设计路线，机身背部采用大圆弧收边处理，握持时的贴合度比直角边框机型更好，不会出现硌手的问题。从结构设计的角度看，这款机型的背部摄像头区域做了圆形凸起的集成设计，把主摄像模组、辅助对焦元件、品牌标识都整合在同一个圆形区域内，既强化了产品的识别特征，也让背部的元件布局更规整，减少了零散开孔带来的结构强度削弱问题。做这类手持通讯设备的建模时，首先要把控的是整机的厚度边界，这类机型的整机厚度控制在10mm左右，机身长宽比例接近16:9，

　　刚好适配单手握持时的手掌覆盖范围，侧边的按键布局集中在机身右侧，分别对应电源键、音量调节键，按键的凸起高度控制在1.2mm左右，既保证按压时的触感反馈，也不会因为凸起过高导致平放时出现机身晃动的问题。机身顶部预留了3.5mm音频接口的安装位，底部则是数据充电接口与出声孔的集成区域，出声孔采用阵列式小圆孔设计，开孔直径控制在0.8mm，既保证出声的通透度，也能避免大尺寸异物进入机身内部。在实际的工程应用场景里，这类手机外观模型最常被用来做配套手机支架的结构适配，不管是桌面固定式支架、车载出风口支架，还是无线充电底座的接触面设计，都需要精准匹配机身背部的弧度、摄像头凸起的高度与位置，避免支架安装后出现顶到摄像头、

　　贴合不牢导致设备滑落的问题。建模过程中，机身背部的曲面过渡是处理的重点，从侧边的圆弧面到背部平面的过渡要保证G2连续，不然做外观渲染或者后续手板打样时，会出现曲面折痕，影响外观质感。摄像头区域的圆形凸起做了0.8mm的抬升高度，凸起边缘做了0.3mm的圆角处理，避免日常使用中凸起边缘被磕碰掉漆。机身正面是整面的触控屏幕覆盖区域，屏幕边缘做了2.5D的弧面过渡，和中框的衔接处预留了0.15mm的装配间隙，用来填充防水泡棉，提升整机的防尘防水能力。从结构强度的角度考虑，这类一体化机身的内部会在中框位置设置多处加强筋，对应电池仓、主板固定位的区域，筋位厚度控制在0.8mm，既不会过多占用机身内部空间，也能提升整机的抗扭强度，

　　避免日常使用中受挤压出现机身变形的问题。做配套周边设计时，还要注意机身侧边的接口位置，比如车载支架的侧边固定夹爪要避开按键与接口区域，夹爪的夹持位置对应机身上下1/4的区域，这个位置的内部结构强度更高，不会因为夹持力过大导致机身出现凹陷。另外，这款机型的背部采用亮面抛光的质感处理，做支架接触面设计时要选用软质的硅胶材质，避免硬接触刮花机身背部的涂层。建模时把所有的外观特征都做了实体化处理，没有破面或者重叠面的问题，不管是用来做结构干涉检查，还是导出做手板3D打印，都能直接使用，不需要再做额外的曲面修复。在做消费电子周边产品的开发流程里，精准的主机外观模型是第一步，只有把主机的所有外形尺寸、凸起特征、接口位置都还原准确，后续做配套产品的结构设计时才能减少反复修改的次数，缩短开发周期，避免开模后出现适配不良的问题。比如做手机保护壳的设计时，就需要精准匹配机身的所有开孔位置、侧边按键的凸起高度、摄像头区域的轮廓，保护壳的内壁和机身之间预留0.1mm的装配间隙，外壁做防滑的纹理处理，摄像头区域的开孔要比摄像头模组直径大0.5mm，同时做0.3mm的抬升，让手机平放时镜头不会直接接触桌面，减少镜头磨损的概率。
