壁挂式显示器安装支架结构设计

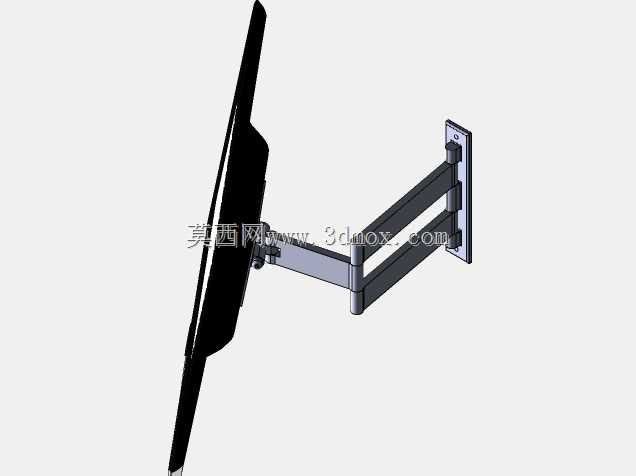

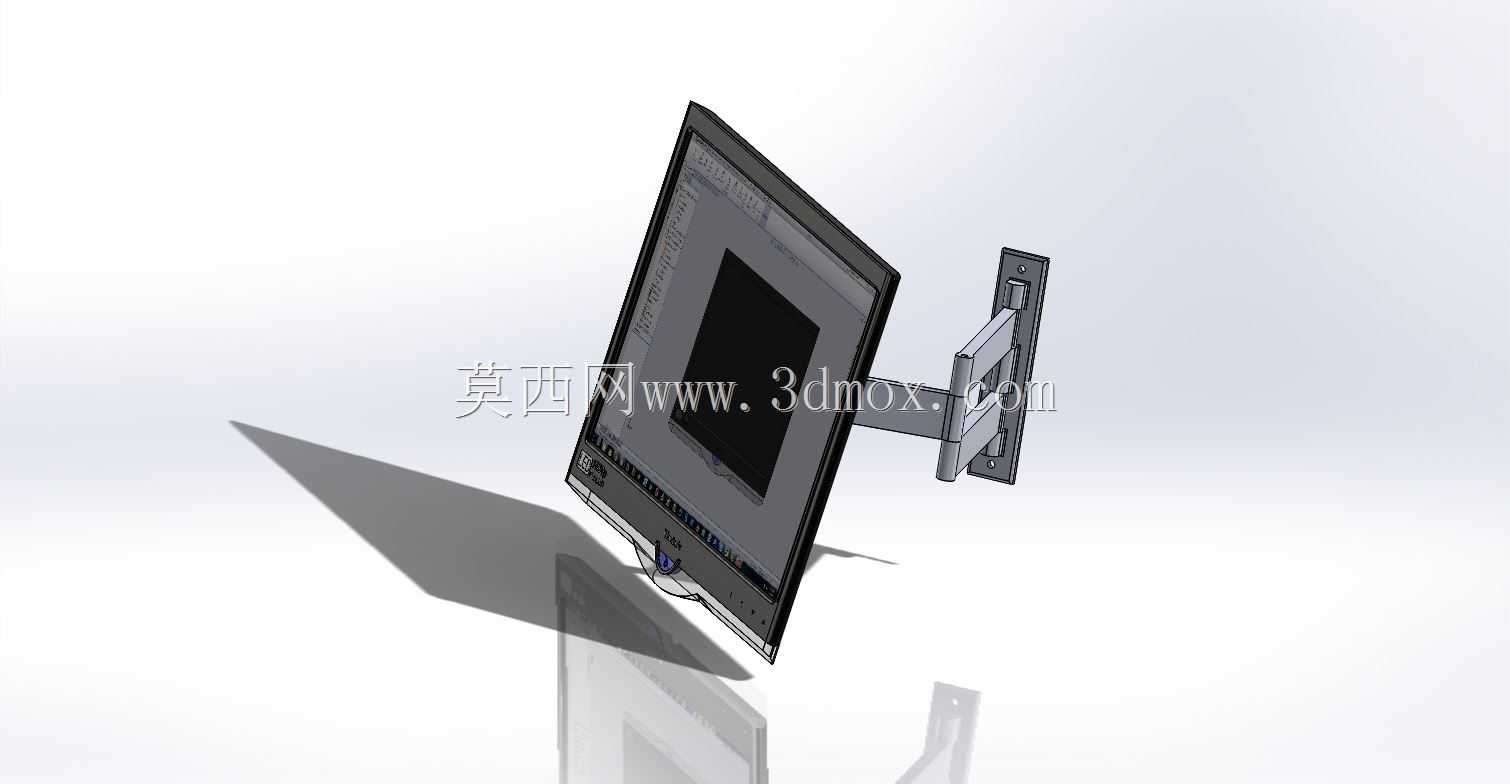

　　在工业监控室、调度中心、紧凑型办公工位这类场景里，桌面空间往往十分紧张，把显示器通过壁挂支架固定在墙面，是释放操作台面、优化可视角度的常规方案。这套壁挂显示器支架的设计，适配22英寸规格的常规液晶显示器，安装完成后显示器中心距离墙面的预留距离控制在120mm到180mm区间，既不会因为离墙过近导致背部接线空间不足，也不会因为伸距过大造成支架受力冗余、结构晃动。从结构设计逻辑来看，支架分为墙面固定底座、连接悬臂、显示器挂装面板三个核心部分。墙面固定底座采用四个沉头安装孔设计，适配常规M6膨胀螺栓的安装尺寸，孔位间距遵循VESA壁挂标准里的100mm100mm通用规格，同时预留了±5mm的孔位调节余量，应对墙面打孔时的微小位置偏差，

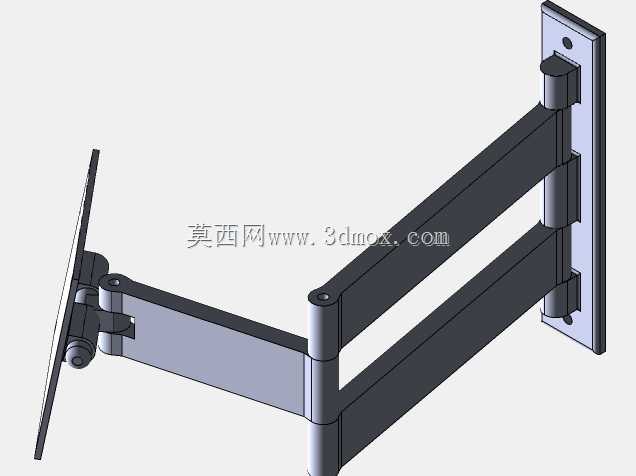

　　降低现场安装的对位难度。连接悬臂采用折弯钢板焊接结构，板材厚度选用2.5mm的冷轧钢板，表面做喷塑防锈处理，悬臂的弯折角度经过受力校核，在挂载5kg以内的显示器时，悬臂端部的静挠度控制在1mm以内，避免长期挂载出现悬臂下弯、显示器低头的问题。显示器挂装面板同样匹配VESA标准孔位，面板上设计了快装卡扣结构，安装时可以先把挂装面板固定在显示器背部，再整体卡入悬臂端部的卡槽，最后用一颗防脱螺丝锁紧，不需要托举着显示器拧全部固定螺丝，大幅降低高空安装的操作难度。实际使用场景里，这类支架除了常规办公工位的显示器壁挂，还大量应用在车间设备旁的工控机监控位、安防监控室的视频墙副屏安装、设备运维点的状态显示屏固定场景。

　　设计时考虑到不同使用者的可视高度差异，支架的墙面固定底座上设计了上下30mm的高度调节滑槽，安装完成后也可以松开锁紧螺丝微调显示器的上下位置，不需要重新在墙面打孔。在安装边界的校核上，支架的最大外轮廓尺寸在完全收拢状态下为150mm120mm*80mm，不会占用过多墙面空间，悬臂的转动角度预留了左右各15度的调节余量，方便使用者根据坐姿调整屏幕朝向，避免长期侧视造成的视觉疲劳。结构受力方面，整个支架的额定挂载重量为8kg，覆盖了19英寸到27英寸之间绝大多数常规民用、工业用液晶显示器的重量范围，连接部位的转轴采用阻尼垫片结构，调节角度时可以随时停留在目标位置，不会出现屏幕自动下坠或者回弹的问题。

　　背部的走线空间预留了15mm的穿线间隙，显示器的电源线、视频线可以顺着悬臂内侧的走线卡扣排布，避免线缆外露杂乱，也防止长期开合调节角度时夹损线缆。在建模过程中，所有的折弯圆角都按照钣金加工的常规工艺要求设置为R1.5，避免折弯时出现板材开裂的问题，焊接部位的焊道预留了0.5mm的焊接收缩余量，保证加工完成后支架的安装孔位对位精度控制在0.2mm以内，不会出现孔位错位无法装配的问题。针对工业场景的使用需求，支架的所有金属部件都做了防静电喷塑处理，表面电阻控制在10^6到10^9欧姆之间，避免静电积累对敏感的工控显示设备造成干扰。安装时的墙面适配范围覆盖了混凝土墙面、实心砖墙、轻钢龙骨石膏板墙面（需搭配专用石膏板膨胀螺栓），不同安装场景下的承重冗余都做了对应的校核，在混凝土墙面安装时安全系数达到5倍以上，即使受到意外碰撞也不会出现支架脱落的问题。
