Formlabs光固化3D打印机外观结构建模

　　做这个模型的初衷其实很实在，当时工作室要规划新的工位布局，采购前需要确认设备摆放的空间余量，找官方要了几次通用尺寸图都没拿到适配橱柜安装的详细边界参数，索性照着公开的产品外观和实测的外轮廓尺寸搭了这个一比一的外观结构模型，用来做工位排布和橱柜开孔的前置校核。

　　从实际应用场景来说，这类桌面级光固化3D打印机大多放置在设计工作室、创客空间、小型加工坊的工作台或者定制橱柜内，对摆放空间的净空要求比较严格，设备运行时后侧需要预留散热间隙，前侧要留出足够的操作空间取放成型平台、更换树脂槽，顶部还要预留开盖添加树脂的操作高度，之前有同行没做空间校核直接把设备塞进定制橱柜，最后出现开盖碰顶、后侧散热不足导致设备温控报警的问题，这个模型在搭建的时候就把这些安装边界的尺寸都做了还原，能直接导入布局场景里做干涉检查。

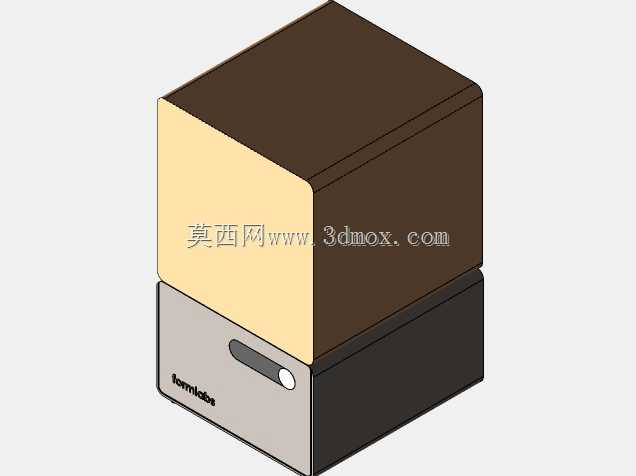

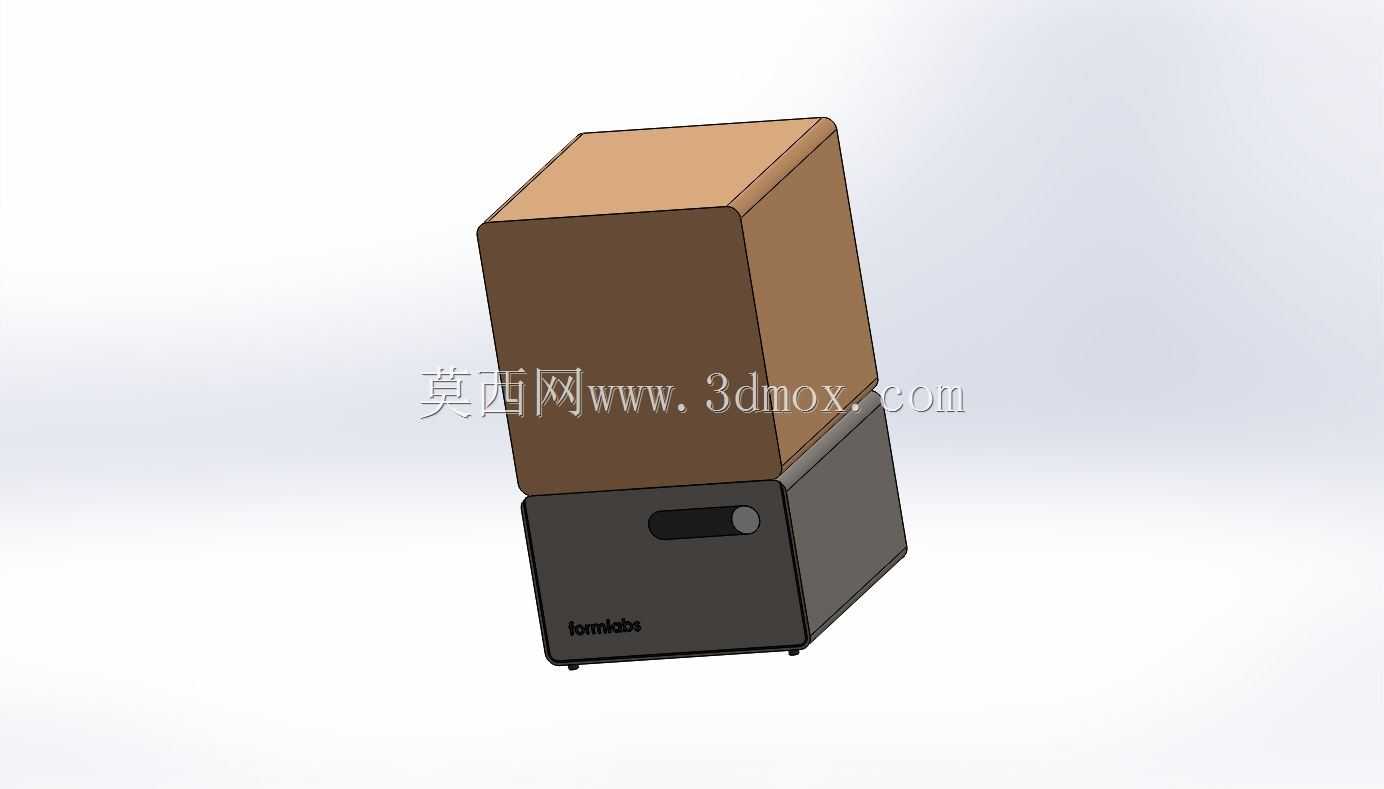

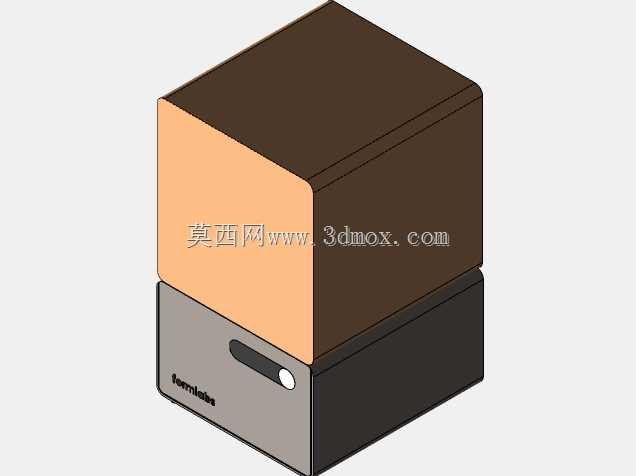

　　设备本身的功能分区在模型里做了清晰的分层，下半部分是设备的核心主机舱，内部集成了光源组件、升降机构、控制电路和散热模块，正面预留了操作按键和状态指示灯的安装位，底部做了四个支撑脚垫的凸起结构，对应实际设备的调平支撑点，摆放时可以通过这四个点调整设备水平度，保证打印平台的平整度，避免打印过程中出现层纹偏移、模型脱落的问题。上半部分是成型腔和遮光外罩，光固化打印的过程需要避光环境，这个棕色半透明的外罩既可以阻挡外界光线干扰树脂固化，又能隐约观察内部打印进度，外罩和下半部分主机的配合间隙在模型里也做了还原，实际装配时这个间隙刚好能保证外罩顺畅取放，不会出现卡滞。

　　设计思路上没有做内部的复杂传动结构，毕竟做布局校核只需要准确的外轮廓和安装边界，把所有外部的特征都做了还原：正面的品牌标识位置、操作按键的尺寸、外罩的拔模斜度、底部脚垫的高度，甚至后侧电源接口和散热格栅的预留位置都做了对应，导入装配环境后可以直接模拟设备接线、插拔树脂槽、取放成型平台的操作空间，不用再反复核对二维尺寸图。外形尺寸完全按照实际设备的外轮廓做的等比例还原，宽度、深度、高度的尺寸误差控制在2mm以内，完全满足工位布局、橱柜定制的尺寸校核需求，不会出现模型尺寸和实际设备偏差太大导致定制的橱柜放不下、预留空间不足的问题。

　　很多人做这类设备模型要么只做个大概的方块，要么把内部结构做的过于复杂反而不适合布局使用，这个模型刚好平衡了外观还原度和使用需求，没有多余的内部特征，文件体量小，导入各类三维软件做场景装配时运行流畅，不管是做办公空间的设备排布展示，还是做定制橱柜的开孔尺寸校核，或者是做3D打印相关的教学演示场景，都能直接使用。实际使用的时候可以直接把模型拖入工位布局的装配体里，配合工作台、橱柜的模型做干涉检查，确认设备前侧的操作空间是否足够人员站立操作，后侧的散热间隙是否满足通风要求，顶部的开盖空间是否没有遮挡，这些细节在前期规划的时候如果没考虑到，后期设备进场后再调整就会非常麻烦，轻则重新调整工位布局，重则需要返工定制的橱柜，造成不必要的成本浪费。另外这个模型的外表面做了分色处理，下半部分主机的深灰色和上半部分外罩的棕褐色做了区分，做渲染展示的时候不用再重新拆分面赋材质，能直接出布局效果的展示图，给客户或者团队做方案汇报的时候也更直观。
