柴油动力泵组工业设备三维设计

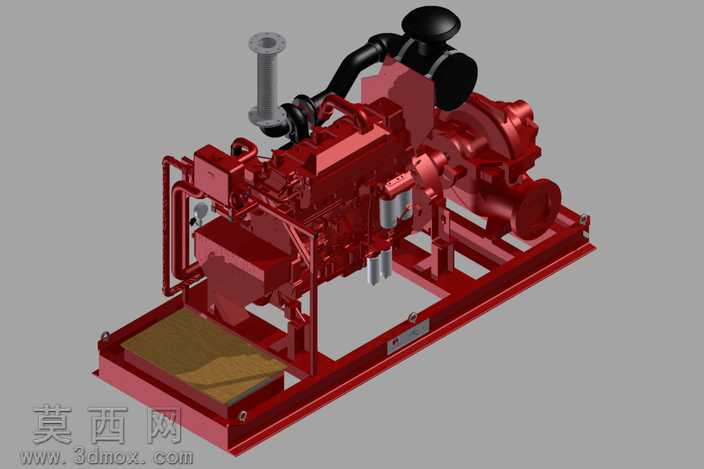

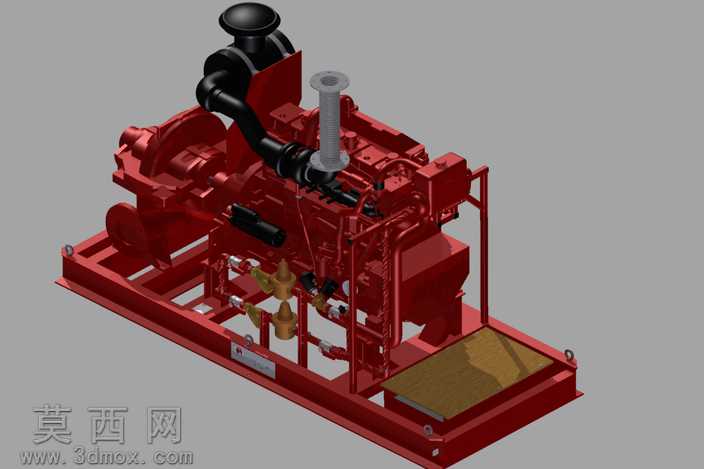

本作品为柴油驱动泵组的三维建模设计成果，建模过程中严格遵循工业设备实际生产制造的尺寸比例规范，对整套机组的各个组成部件进行了精细化的还原构建。首先针对核心动力单元柴油发动机部分，逐一还原了缸体结构、进气系统、排气组件、燃油管路、冷却管路以及顶部进气滤清器的造型结构，对发动机表面的检修盖板、固定螺栓点位、管线排布走向都做了符合实际装配逻辑的建模处理，保证动力单元的结构合理性与外观还原度。其次针对泵体工作单元，精准构建了泵壳的流道腔体结构、进出口法兰接口、连接传动端的结构造型，还原了泵体与发动机之间的传动连接组件结构，确保动力传输路径的结构表达清晰准确。在底座机架部分，建模时还原了型钢焊接机架的结构形态，对机架上的发动机安装固定位、泵体安装固定位、减震垫安装点位都做了精准定位，同时还原了底座表面的防滑垫板结构，还原整套机组落地安装的实际结构形态。材质渲染阶段，针对发动机与泵体的金属铸件部分，采用了饱和度较高的红色金属漆材质，调整材质的粗糙度与反光参数还原工业设备漆面的哑光质感；对机架部分采用了深灰色金属材质，还原型钢机架的防锈涂层质感；对进气管路、滤清器等部件分别赋予黑色工程塑料、哑光金属等对应材质，对管路接口的密封件、固定螺栓等小部件也匹配了对应的金属与橡胶材质，提升整体渲染的真实感。设计过程中充分考虑了工业泵组的实际装配逻辑，所有部件的连接位置、安装间隙都参考真实柴油泵组的设计规范，既保证了三维模型的外观展示效果，也完整呈现了整套柴油动力泵组的结构组成与装配关系，可用于工业设备展示、结构教学、方案演示等多种场景。
