PET饮料瓶吹塑成型模具三维设计

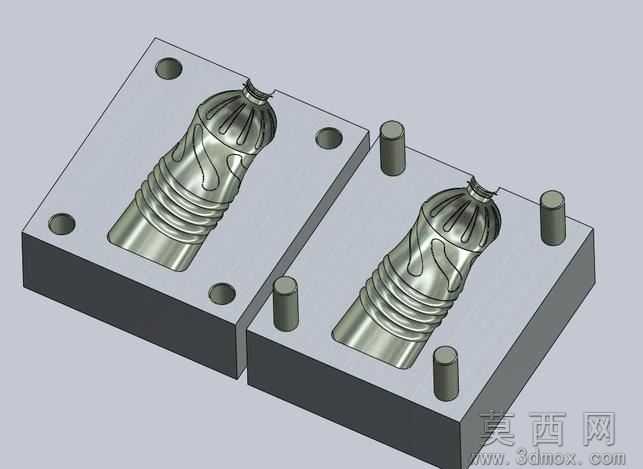

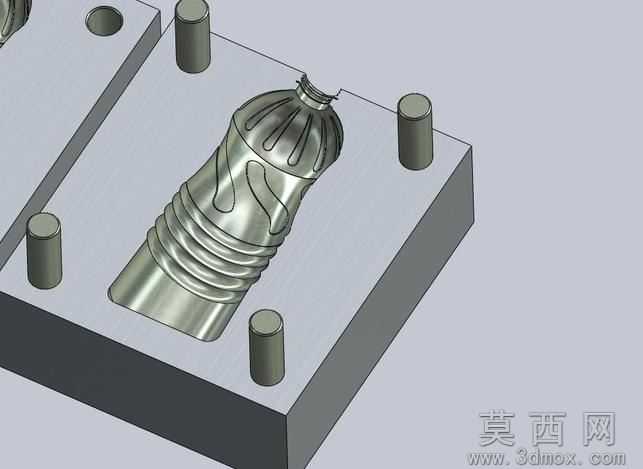

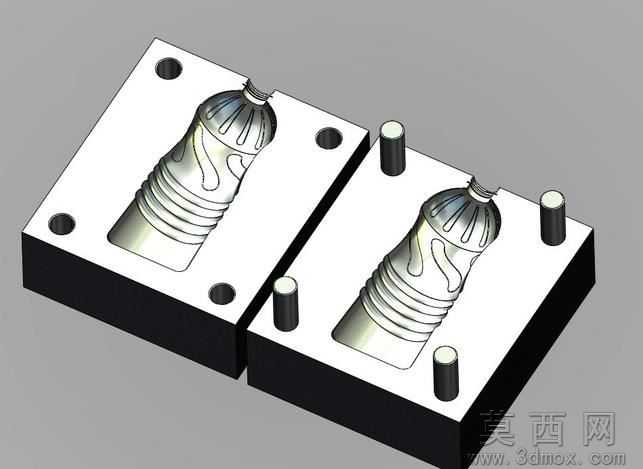

本套饮料瓶模具采用SolidWorks2009版本进行全参数化三维建模，完整还原了PET瓶装饮料吹塑成型模具的开合模结构与型腔细节。建模过程中首先依据常见500ml规格PET饮料瓶的外形轮廓，通过曲面放样、边界凸台等命令构建出瓶身的流线型曲面，精准复刻了瓶身的防滑纹理、螺纹瓶口以及底部的凹凸加强结构，确保型腔曲面与成品瓶外形的贴合度误差控制在0.02mm以内，满足吹塑成型的尺寸精度要求。模具整体采用哈夫式对开结构设计，上下模体分别选用45号钢作为模架基础材质，型腔部分做了独立镶件的结构预留，方便后续根据不同瓶型更换型腔镶件，提升模具的通用适配性。建模时对导柱导套的配合位置做了同轴度约束，四根定位导柱分别布置在模架的四个边角位置，导柱长度略高于型腔分型面，确保合模过程中导柱先进入导套完成定位，避免合模错位造成型腔损伤。渲染阶段对模架部分赋予了磨砂金属材质，型腔表面做了抛光镜面效果处理，导柱部分添加了发黑防锈的材质表现，整体渲染效果清晰展现了模具的开合状态与结构层次。设计过程中重点考虑了吹塑成型的排气需求，在分型面位置预留了0.03mm的排气间隙，同时在瓶底凹陷位置设计了隐形排气槽，避免吹塑过程中出现困气造成的瓶身瑕疵。整套模型的零件配合关系完整，可直接用于模具结构教学、吹塑工艺演示以及后续的工程图导出加工，对于入门学习吹塑模具结构、掌握哈夫模开合逻辑有着较高的参考价值，模型附带的效果图文件也清晰展示了模具合模后的整体形态与成品瓶的成型对应关系。
