M6星形胶头手拧旋钮紧固件设计

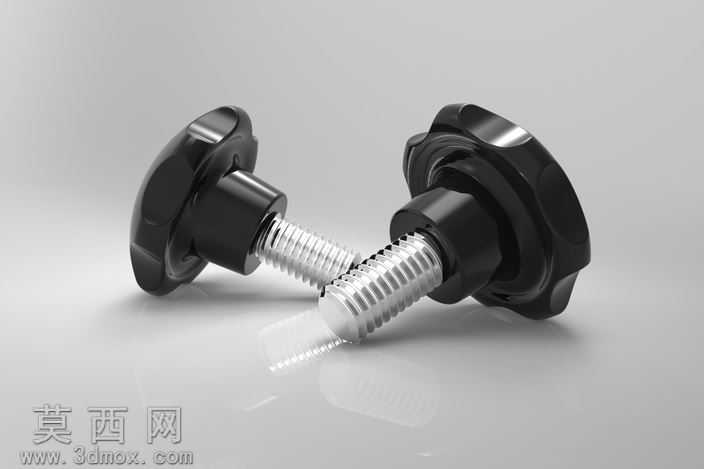

本模型为M6规格星形胶头手拧旋钮，是工业场景中常用的免工具快拧紧固件，建模过程严格遵循机械设计标准，先通过草图绘制旋钮头部的星形外轮廓，采用多段圆弧与直线相切约束，保证旋钮边缘的握持弧度符合人体工学，旋转操作时不会硌手且能提供足够的摩擦力矩。建模时将零件拆分为胶头旋钮座与金属螺杆两个独立实体分别构建，胶头部分采用拔模特征处理侧面，保证注塑生产时的脱模可行性，头部中心的螺杆安装孔采用同轴度约束，与金属螺杆的配合段设置合理的过盈配合公差，还原实际生产中胶头与螺杆压装装配的工艺逻辑。金属螺杆部分按照M6公制螺纹标准建模，牙型角严格采用60度标准三角螺纹参数，螺纹收尾处设置合理的退刀结构，螺杆与胶头连接的轴肩位置做圆角过渡，避免应力集中导致的断裂风险。渲染阶段为胶头部分赋予哑光黑色工程塑料材质，添加细微的磨砂质感纹理，模拟实际胶木或尼龙材质的表面触感，金属螺杆部分赋予抛光镀锌钢材材质，调整金属反射参数还原金属件的冷冽光泽，场景搭建采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰展现旋钮的轮廓层次与表面质感，同时添加柔和的地面反射效果，提升渲染图的真实感。结构设计上重点优化了星形头部的受力结构，每个旋钮凸耳的厚度经过力学验算，保证手动拧紧时能承受足够的扭力不会发生断裂，胶头与螺杆的嵌合部分增加滚花结构设计，提升两者的连接牢固度，避免长期使用后胶头与螺杆发生相对转动。该类旋钮广泛应用于设备检修门、工装夹具、仪器调节、货架紧固等需要频繁拆装且无需工具的场景，建模过程中还原了零件的所有工艺细节，可直接用于生产参考、装配模拟以及产品展示使用。
