多款立式快速夹钳工装夹具三维模型

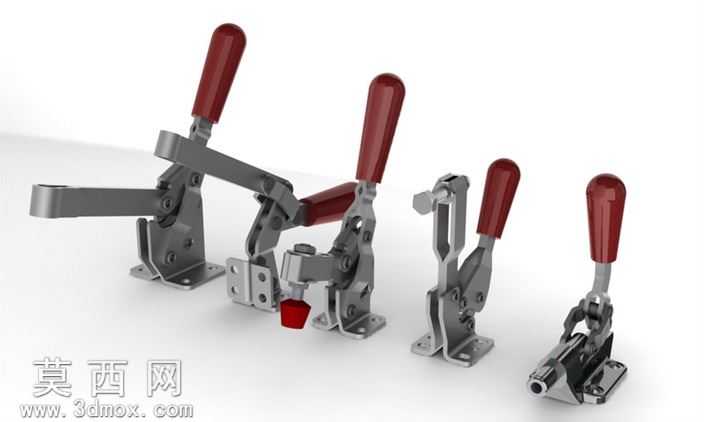

本套模型为五款不同规格的立式手动快速夹钳三维建模成果，建模过程严格遵循Sta-Co系列夹钳的真实产品尺寸参数，在三维软件中完成全零件的参数化建模后完成整体装配，还原了不同型号夹钳的结构差异与功能特性。建模阶段首先对每款夹钳进行结构拆解，将整体拆分为底座安装板、杠杆传动臂、手动压柄、夹紧压头、铰接销轴、复位弹簧等独立零部件，对每个零件的特征进行逐一绘制：底座部分根据不同型号的安装需求，分别绘制了法兰式安装孔、侧装固定孔等不同安装结构，保证底座的安装尺寸与真实产品完全一致；传动杠杆部分通过草图绘制铰接点的位置关系，精准还原了夹钳的死点锁紧结构，确保模型运动逻辑与实际产品一致，即压下手柄后杠杆机构越过死点位置实现自锁，避免加工过程中夹钳意外松脱。材质与渲染阶段，针对夹钳不同部件的材质特性进行区分设置：红色手柄部分设置为胶木材质，调整材质的粗糙度与漫反射参数，还原胶木手柄哑光防滑的质感；金属结构件部分设置为碳钢镀锌材质，添加轻微的金属反光与表面细微纹理，还原五金配件的真实金属质感；其中一款夹钳的红色橡胶压头单独设置橡胶材质，调整材质的软质视觉属性，区分于金属部件与胶木手柄。结构设计上，五款夹钳分别对应210-s、603、227、317、u207五个常用型号，分别适配不同的夹紧行程、夹紧力需求与安装场景：部分型号为水平压紧式结构，适用于工装平台的工件平面压紧；部分型号为侧向压紧结构，适用于狭小空间的侧向夹紧作业；还有型号搭配了可更换的橡胶压头，避免夹紧过程中划伤工件表面。整套模型的铰接部位均按照实际装配关系添加了同轴心、重合等配合约束，可在软件中实现手柄扳动、夹钳开合的运动仿真，能够直观展示快速夹钳的工作原理与动作过程，可直接用于工装夹具方案设计、工装台布局参考、手动夹紧机构的原理教学等场景，为五金工装设计提供直观的三维参考依据。
