单自由度齿轮传动仿生机械手指结构

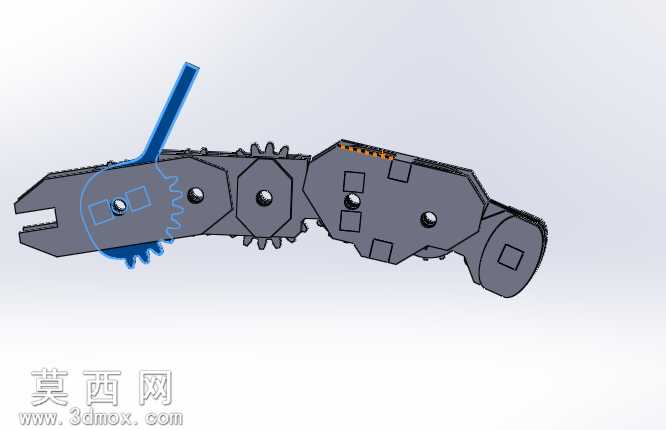

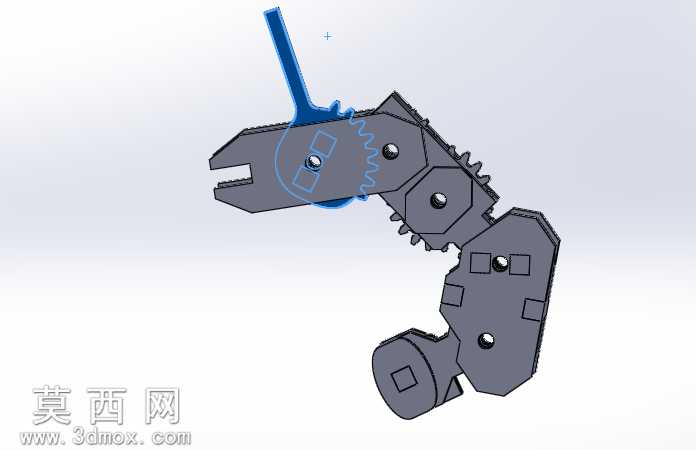

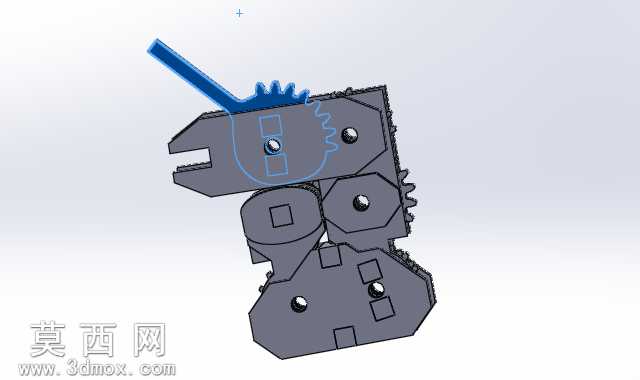

本作品为单自由度齿轮传动式仿生机械手指三维建模成果，建模过程中严格遵循机械传动设计规范，对整体结构进行了精准的参数化构建。首先从传动逻辑出发，确定单输入驱动实现多指节联动的设计核心，将齿轮啮合传动作为动力传递的核心路径，依次排布各指节的铰接转轴与对应传动齿轮，确保操作杆作为唯一动力输入端时，动力可通过各级齿轮的精准啮合依次传递至远端指节，实现手指整体的开合夹持动作。建模阶段对每一处齿轮的模数、齿数、齿形轮廓都进行了精确绘制，保证所有齿轮副的传动比匹配合理，啮合间隙控制在机械设计允许的公差范围内，避免传动过程中出现卡滞、传动比失真的问题。材质渲染上，主体结构采用哑光深灰金属材质模拟常用的结构钢加工件，还原机械加工零件的真实质感，操作杆部分采用醒目的蓝色工程塑料材质区分驱动部件，既提升了模型的视觉辨识度，也清晰标注出手动操作的交互位置。结构设计层面充分考虑了加工可行性，所有结构零件的厚度统一设置为1/8英寸原材料规格，无需额外的裁切拼接即可从标准厚度板材加工得到，大幅降低了实物制作的材料成本与加工难度。各指节的铰接位置采用沉头螺钉装配的结构设计，既保证了转动副的转动灵活性，也让整体外观整洁无突出连接件。模型完整还原了手指末端的夹持卡口结构，配合齿轮传动的自锁特性，可在开合范围内的任意位置保持夹持姿态，适配不同尺寸物件的夹持需求。整体建模过程中反复校验了各运动部件的运动行程，确保手指开合过程中无结构干涉，各级齿轮始终保持有效啮合状态，单自由度的设计大幅简化了驱动控制逻辑，仅需一个驱动源即可完成完整的夹持动作，可广泛应用于小型机械手末端执行器、教学演示机械结构、简易夹持工装等场景，模型结构完整，传动逻辑清晰，可直接用于结构验证、3D打印实物制作以及相关机械原理的教学演示。
