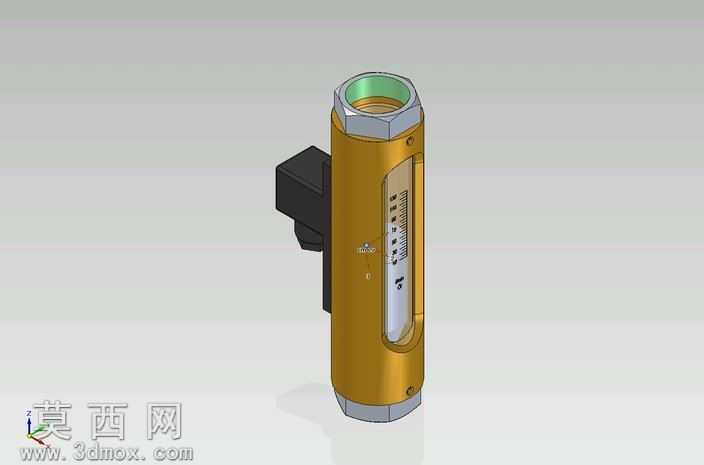

DN32规格玻璃转子式流量计三维设计

本模型为DN32公称通径的玻璃转子流量计三维设计成果，建模过程严格遵循工业仪表的实际生产尺寸规范，在三维软件中先完成主体金属筒体的基础轮廓搭建，通过拉伸、切除特征构建出上下两端的标准管螺纹连接端，保证接口尺寸与DN32管路的通用适配标准完全匹配。筒体侧面的观察视窗区域采用透明玻璃材质参数设置，在渲染环节调整玻璃材质的折射率、透光率与轻微反射属性，还原真实玻璃视窗的通透质感，视窗内部的刻度标识通过贴图映射方式精准贴合在视窗内侧，刻度数值与量程范围严格对应10-130升/分钟的测量区间，保证标识的可读性与真实产品一致。筒体内置的锥形浮子导向结构通过同轴心装配约束完成定位，浮子零件单独建模并赋予金属质感材质，还原浮子随流体流量变化上下浮动的结构逻辑，模型附带的限位触发结构也完整还原，可直观呈现流量超限时触发报警信号的结构原理。筒体侧边的信号输出模块采用独立零件建模，通过装配配合与主体筒体精准组合，模块外壳赋予哑光工程塑料材质，与主体金属筒体的亮面金属质感形成明确区分，渲染阶段采用柔和的工业场景布光，通过多角度光源投射突出筒体的金属倒角反光、视窗的通透层次与各零件的装配边界，整体模型完整还原了该型流量计从外部连接结构到内部测量核心的全部细节，结构逻辑清晰，各零件间的装配关系明确，可直接用于工业管路系统的装配模拟、产品展示或结构原理演示场景，建模过程中对各零件的壁厚、连接倒角、密封槽位等细节都做了精准还原，保证模型结构符合实际产品的加工工艺要求，不存在结构干涉或不符合生产逻辑的设计缺陷。
