汽车排气系统管路总成三维结构设计

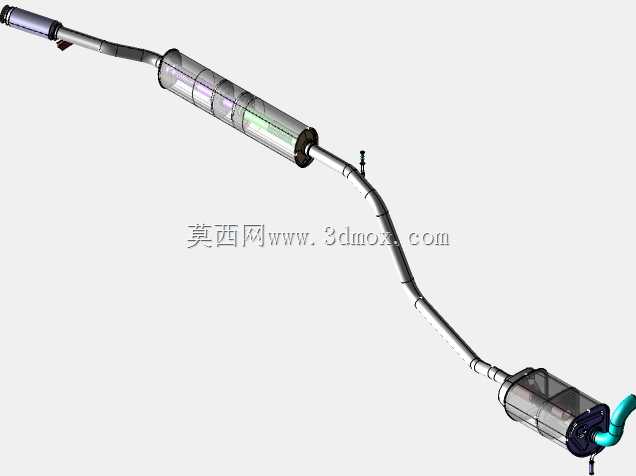

　　这套排气系统管路总成的三维结构，核心服务于乘用车辆排气后处理的全流程功能实现，从发动机排气歧管出口端开始承接高温高压废气，沿底盘布置路径完成废气的输送、降噪、净化后，最终将处理达标后的废气导出车外。在实际整车布置场景中，这类管路需要严格适配底盘的预留空间，避让底盘悬挂构件、燃油管路、制动线束以及车身底板的凸起结构，同时还要满足整车通过性的最小离地间隙要求，避免车辆在颠簸路面行驶时管路底部被路面障碍物磕碰损坏。从功能特性来看，管路沿程串联的多级腔体结构，分别承担不同的功能职责：靠近发动机端的前段管路采用薄壁金属结构，快速导出刚排出的高温废气，减少热量向周边机舱部件的辐射；中段的扩容腔体通过腔体内部的隔板、多孔管结构实现废气的膨胀消音，

　　抵消排气过程中的脉冲压力波动，降低排气噪声传递到驾驶舱的量级；后段的腔体集成尾气净化载体安装位，预留了传感器的安装接口，可精准固定氧传感器、温度传感器等检测元件，实时反馈排气参数给整车电控系统；末端的弯管结构调整排气导出方向，避免废气直吹底盘部件或者反向卷入车底形成气流紊阻。设计过程中首先要确定管路的整体走向，基于整车底盘的硬点坐标，逐段确定管路的弯折角度、管径变化节点，每一段弯折的曲率半径都要兼顾排气气流的通过阻力，避免过小的弯折角度造成排气背压过高，影响发动机的动力输出效率。管路的固定点位置需要结合底盘的安装吊耳点位设计，每处固定位都预留了弹性吊挂的安装结构，通过弹性吊挂件隔离管路工作时的振动传递，

　　避免排气振动直接传递到车身引发驾乘不适。管路的连接部位采用阶梯式插接结构，配合密封卡箍的安装位，保证各段管路连接后的密封性，防止废气在非末端位置泄漏进入车厢内部。从安装边界来看，管路整体沿底盘纵向布置，横向偏移量控制在底盘两侧纵梁的内侧区间，所有向外突出的传感器、固定支架的外轮廓都不超出底盘护板的外边界，避免与周边部件产生运动干涉；管路与底盘燃油箱、制动管路等敏感部件的间隙预留了足够的热膨胀余量，考虑到管路工作时的高温形变，在长直段管路还设计了柔性补偿结构，吸收热胀冷缩产生的长度变化，避免管路长期受温度应力作用出现焊缝开裂、连接松脱的问题。建模过程中对每一段管路的壁厚都做了差异化设定，靠近发动机的高温段采用更厚的耐热金属材质参数，后段温度较低的区域适当调整壁厚平衡整体重量，所有腔体内部的隔板、导流结构都做了圆角过渡处理，减少气流冲击产生的额外紊流噪声，同时避免应力集中造成的结构疲劳损坏。
