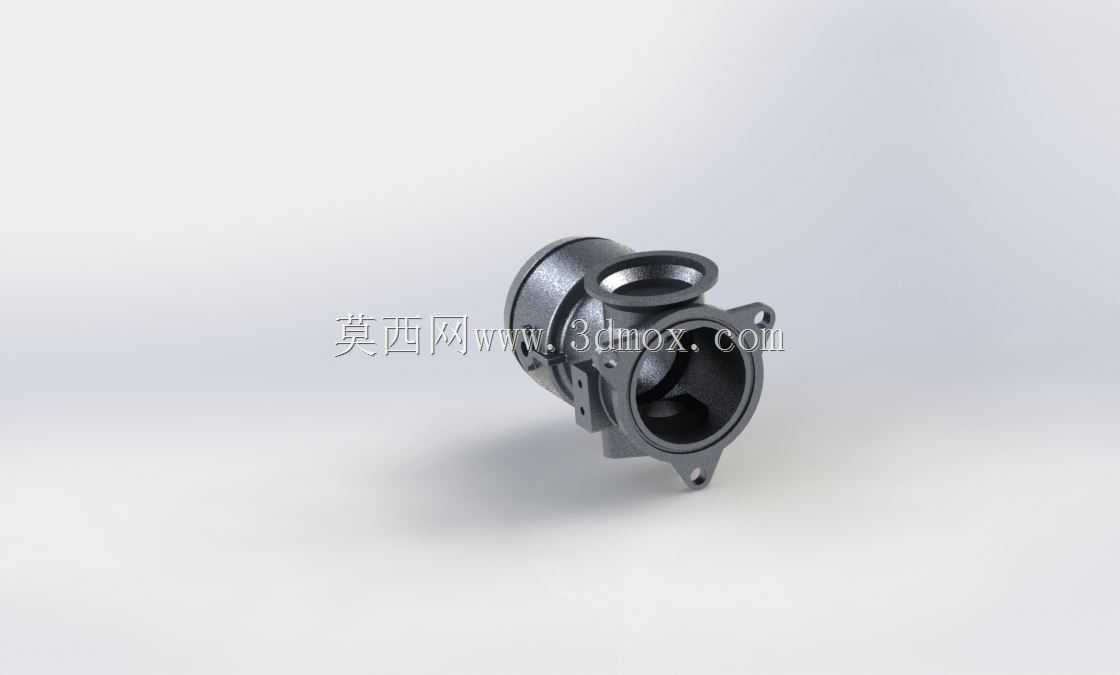

汽车EGR废气再循环阀壳体结构

　　这款壳体是汽车废气再循环系统的核心承载部件，主要应用在乘用车辆、轻型商用车辆的内燃发动机排气后处理回路中，承担着连通排气歧管与进气歧管、承载EGR阀阀芯与驱动组件、引导定量废气回流进入进气侧参与二次燃烧的核心作用。从实际装车场景来看，该部件安装在发动机舱侧部的排气高温区域，周边紧邻排气歧管隔热罩、冷却液管路与进气软管，安装位置的周边间隙需要预留至少15mm的操作空间，方便后期维护时拆卸紧固螺栓与插拔线束接头，同时要避开发动机悬置的振动传递路径，减少长期运行过程中振动带来的连接松动风险。

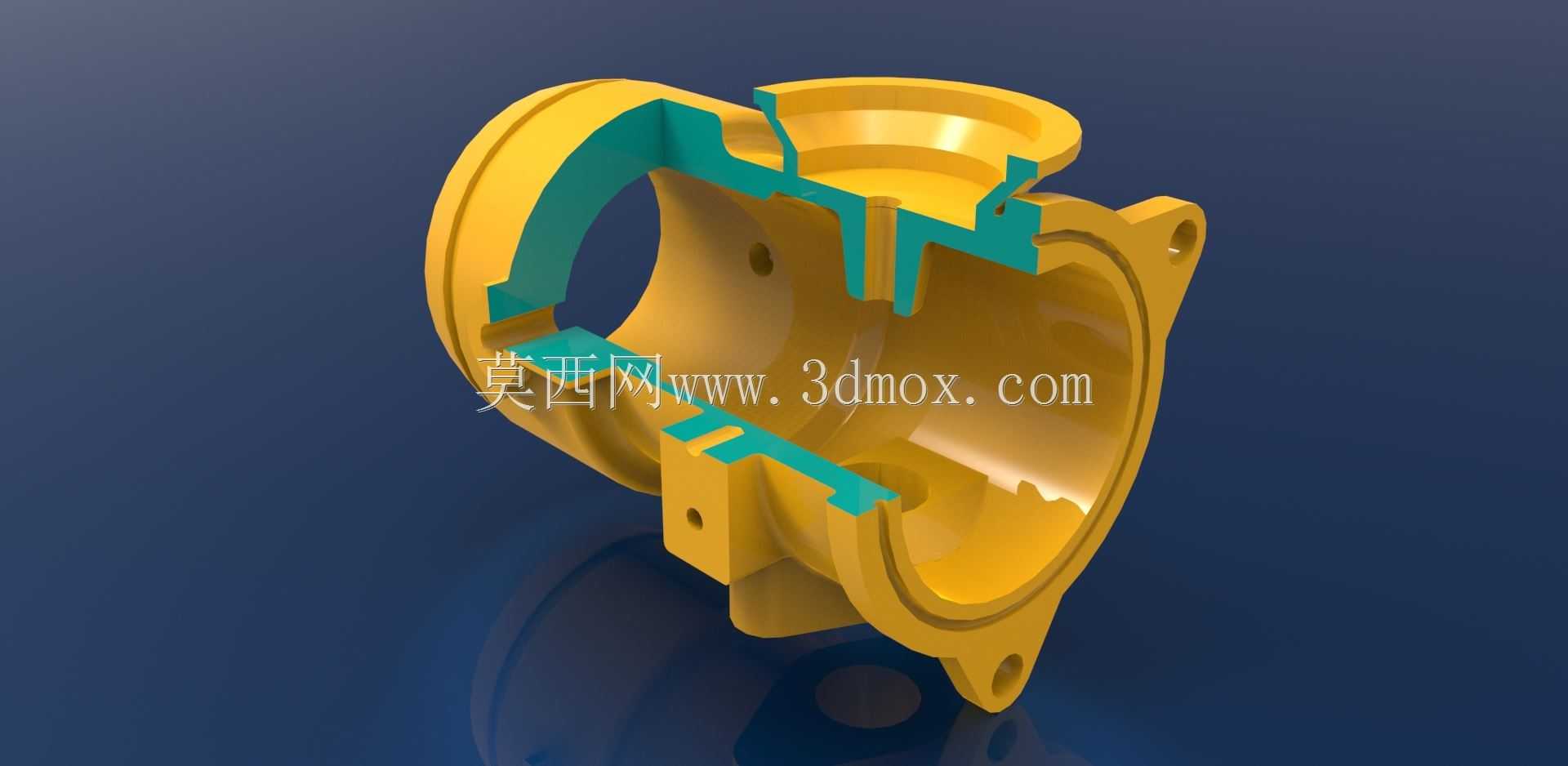

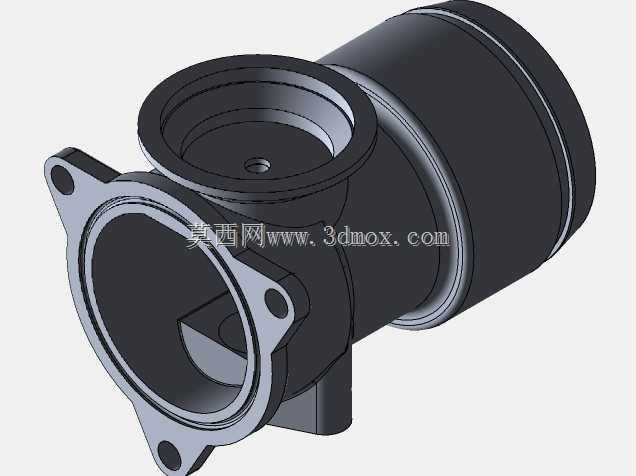

　　从功能特性上看，该壳体采用一体化铸造成型后做精密机加工，内部流道做了平滑圆弧过渡设计，能够减少废气流经时的阻力损失，避免积碳在流道拐角处堆积造成通道截面积缩小，影响EGR系统的流量控制精度。壳体上集成了多个安装凸台，分别用于固定EGR阀的电磁驱动单元、位置传感器、冷却液连接接头，侧面的带耳安装座通过三个M8螺栓固定在发动机缸体的预设支架上，安装面的平面度控制在0.05mm以内，配合金属复合密封垫片能够保证高温废气不会出现泄漏，满足国六阶段排放法规对系统密封性的严苛要求。壳体的进出口分别采用卡箍连接与法兰连接两种形式，进气侧对接排气引出管的卡箍接口公称直径为32mm，出气侧对接进气歧管的法兰面采用三角形螺栓布置，能够在有限的安装空间内实现可靠压紧，不需要额外的安装操作空间。

　　在设计思路上，这款壳体的结构充分考虑了铸造工艺的可行性，所有壁厚保持在3.5mm到4mm之间，避免壁厚差异过大造成铸造冷却过程中出现缩孔、砂眼等缺陷，流道内部的拐角处全部采用R3以上的圆角过渡，既减少了气流阻力，也避免了铸造时出现清砂困难的问题。壳体外部的加强筋沿着安装受力方向与流道走向布置，既能够提升壳体整体的结构刚度，减少发动机运行过程中壳体的共振变形，也能够增加壳体的散热面积，帮助高温废气在流经壳体时适当降温，降低进入进气侧的废气温度，避免进气温度过高造成发动机爆震风险。在安装边界的设计上，壳体所有外接接口的朝向都经过反复校核，保证装车后周边的管路、线束不会出现弯折干涉，传感器的接插件朝向预留了足够的插拔空间，不需要拆卸周边其他部件就可以完成传感器的更换操作，大幅降低了后期的维护成本。

　　从实际使用的工况来看，该壳体长期工作在-40℃到650℃的交变温度环境中，冷启动时壳体温度快速升高，停机后又快速降至环境温度，因此材料选用耐高温的蠕墨铸铁材质，能够承受反复的温度冲击而不会出现开裂变形，机加工后的密封面经过研磨处理，表面粗糙度达到Ra1.6，能够保证在长期高温工作后密封面不会出现翘曲泄漏。壳体上预留的冷却液通道能够引入发动机冷却液对壳体进行降温，将壳体外壁温度控制在120℃以内，避免周边的塑料管路、线束接插件长期受高温烘烤出现老化失效。在流道设计上，特意在废气入口处设置了扰流台阶，能够让废气流经时产生轻微紊流，让回流的废气与进气充分混合，提升各缸的废气分配均匀性，避免出现单缸废气量过大造成燃烧不稳定的问题。
