特斯拉X型P90D前翼子板挡泥结构

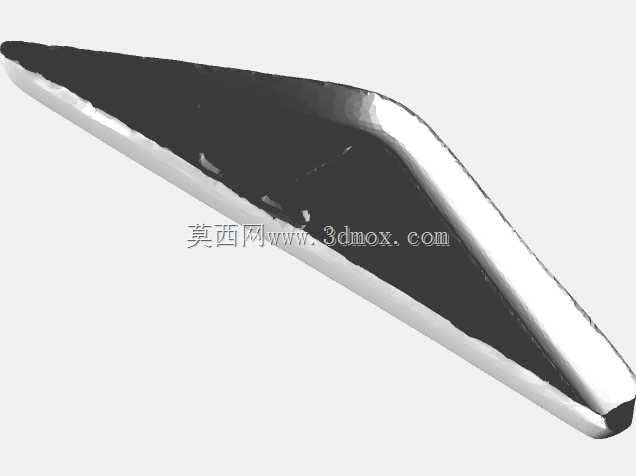

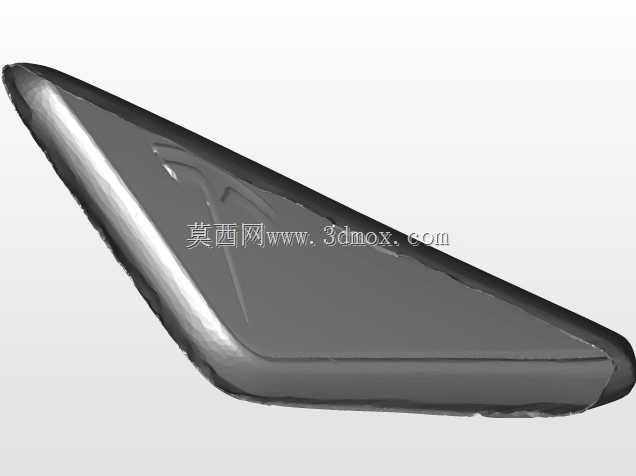

　　在乘用车外饰覆盖件的开发流程中，翼子板区域的挡泥结构是兼顾空气动力学性能、车身防护与外观一致性的关键部件，本次还原的结构对应特斯拉X型P90D的前轮后侧挡泥翼子板，是基于实车3D扫描获取的高精度曲面结构，可直接用于逆向开发、改装件设计、碰撞仿真模拟等多个工程场景。

　　从实际装车用途来看，该部件安装于车辆前轮舱后侧、前门前方的车身侧围位置，核心作用首先是阻挡车辆行驶过程中前轮带起的泥水、砂石、路面积水向车身侧后方飞溅，避免砂石击打划伤车门漆面，同时减少泥水附着在侧门门槛区域，降低用户上下车时蹭脏衣物的概率；其次该部件的曲面造型完全匹配整车空气动力学设计，在车辆高速行驶时，可梳理前轮舱溢出的紊乱气流，减少气流在车身侧部形成的涡流，降低整车风阻系数，对提升续航表现有正向作用；此外作为车身外饰覆盖件，其与前保险杠、前门、引擎盖侧边缘的分缝均匀度直接影响整车外观精致度，曲面的光影顺滑度也是外饰件品质管控的核心指标。

　　从结构设计思路来看，该部件采用一体化的冲压曲面构型，整体为大曲率流线型设计，前端向前延伸至前轮眉最前点，与前保险杠侧安装位贴合，上部贴合车身侧围的焊接边，通过隐藏式卡扣与车身钣金连接，避免外露连接件破坏外观整体性；下部边缘做了内收的卷边处理，既可以提升部件自身的结构刚度，避免行驶过程中产生振动异响，也能引导飞溅的泥水沿部件下沿滴落，不会顺着曲面流到车身门槛位置。部件后侧靠近车门的边缘做了精准的型面退让，预留了车门开启的运动间隙，避免开关门时与翼子板发生运动干涉，同时分缝间隙控制在3.5mm以内，与整车其他外饰分缝精度保持一致。

　　从安装边界与尺寸特征来看，该部件整体沿车身X向的长度约为1120mm，Y向的最大突出量为85mm，Z向的高度覆盖从轮眉最高点到门槛上沿约680mm的区间，安装点共设置7处，分别位于上部与车身侧围钣金贴合的翻边处、前部与轮舱内衬连接的位置、下部与门槛加强板连接的位置，所有安装孔位的位置度公差控制在±0.2mm以内，保证装车后与周边部件的匹配精度。部件的曲面G2连续，完全还原实车的光影特征，厚度按照量产车外饰钣金件的标准设置为0.7mm，材料适配冷轧钢板冲压成型或者改性PP注塑成型两种工艺方案，可根据不同的使用需求选择对应的材料参数。

　　在实际工程应用中，该扫描模型可用于多个场景：对于改装厂商来说，可以基于该基础模型开发宽体改装翼子板、碳纤维轻量化替换件，不需要再对实车进行点云扫描，大幅缩短改装件的开发周期；对于整车开发工程师来说，可以将该模型作为竞品对标数据，分析其空气动力学曲面设计思路、安装点布置逻辑，为同级别电动SUV的外饰件开发提供参考；对于碰撞仿真工程师来说，该模型的高精度曲面可以用于行人保护仿真分析，模拟车辆与行人发生碰撞时翼子板区域的变形吸能特性，优化部件的结构刚度，满足行人保护的法规要求；对于维修配件厂商来说，该模型可直接用于开模生产售后替换件，保证配件与原车的匹配度，减少装车后的缝隙不均、安装错位等问题。

　　需要注意的是，该部件的曲面造型与前轮的运动包络完全匹配，在做改装设计时，若更换了更大尺寸的轮毂或者降低了车身高度，需要重新校核部件下部与轮胎的间隙，避免转向或者轮胎跳动时发生干涉；同时部件上部的安装翻边需要做密封处理，避免雨水从安装缝隙流入车身侧围内部，导致钣金锈蚀。
