J1772车载充电接口连接基座结构设计

　　做新能源车载高压连接结构设计快八年，经手的充电接口基座方案不下二十版，眼前这套J1772车辆连接器的结构设计，是目前北美交流充电场景下落地适配性最成熟的基座构型之一。先从实际装车场景说，这类基座是固定在车身侧围或者前翼子板充电口内部的核心承载件，日常使用里要扛住充电枪反复插拔的侧向冲击力，还要应对户外环境下的雨水、灰尘、温差形变，甚至是洗车时高压水枪的直冲，结构设计上的冗余量留得足不足，直接决定了整车充电系统的长期可靠性。

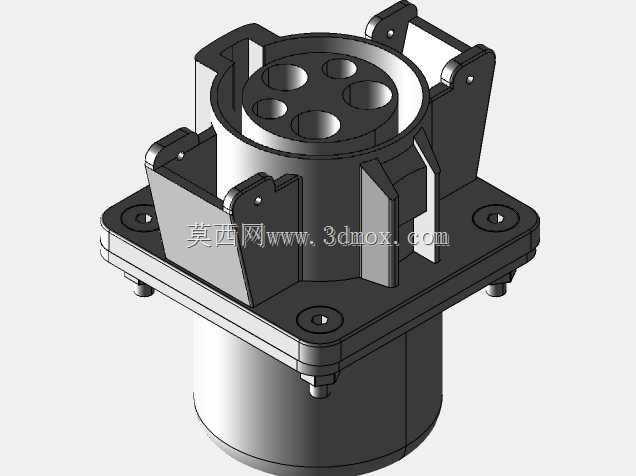

　　从功能特性上拆解，这套基座的核心作用有三个：第一是给内部的五个导电插芯提供精准的定位支撑，五个插孔分别对应交流火线、零线、接地，还有两个充电确认信号端子，插合时的同轴度公差必须控制在0.1mm以内，不然会出现插合卡滞、信号接触不良的问题，你看插孔周围的环形凸台，就是做插合导向用的，枪头插入时先靠凸台做粗定位，再顺着内部倒角滑入插孔，能有效减少插针对插孔内壁的刮蹭，提升端子的插拔寿命。第二是提供和车身钣金的安装固定接口，底部方形法兰盘上的四个安装孔，是按照车身钣金的安装点位做的匹配设计，孔位周边做了局部加厚的凸台，避免螺栓打紧时法兰面出现翘曲变形，法兰背面预留了密封胶圈的安装槽，装车时压上发泡硅胶圈，就能达到IP67级别的密封要求，防止雨水顺着安装缝隙渗入车身内部。第三是给外部的充电口盖板、锁止机构提供安装支点，基座两侧带安装孔的凸耳结构，就是用来固定电子锁止机构的，充电枪插合到位后，锁止销会卡入枪头的锁止槽，这时候凸耳的结构强度必须够，要能承受至少2000N的侧向拉拔力不出现断裂，所以凸耳和主体连接的位置做了大圆角过渡，避免应力集中。

　　再聊设计思路上的考量，整个基座采用上下分体式的结构，上部是插合导向腔体，下部是端子尾部的走线腔体，中间用隔板分隔，这样的设计一方面是方便端子的装配，工人可以从下部腔体把端子组件装入定位孔，再从上部装入定位卡圈固定，装配工序比整体式结构少了三道，产线装配效率能提升近40%；另一方面是做爬电距离的冗余设计，高低压端子之间的爬电路径顺着隔板的筋位走，能满足高压部件8mm以上的爬电距离要求，避免潮湿环境下出现拉弧打火的问题。你看腔体周围的几个竖向加强筋，不是随便加的，一方面是提升上部腔体的抗形变能力，毕竟充电枪插歪的时候，侧向力会直接作用在腔体侧壁，没有加强筋的话，塑料件在低温环境下很容易被撑裂；另一方面这些筋位刚好和充电枪头的导向槽对应，插合时能起到防呆作用，枪头方向不对根本插不进去，避免用户硬插把端子怼弯。

　　说下实际的安装边界尺寸，这套基座的法兰安装面尺寸是82mm见方，四个安装孔的中心距是70mm，适配M6的固定螺栓，上部插合腔体的外径是58mm，突出法兰安装面的高度是42mm，下部走线腔体的直径是52mm，突出法兰背面的高度是38mm，整个基座装车后，在充电口内部占用的纵向深度是80mm，这个尺寸是和主流A级、B级乘用车的侧围钣金空间做过匹配的，不会和内部的翼子板加强筋、线束支架出现干涉。设计时还特意做了安装容错，四个安装孔都做了0.5mm的间隙余量，就算车身钣金的焊接点位出现小范围偏差，也能顺利装配，不会出现孔位对不上的问题。

　　从材料选型的匹配性来说，这套结构的壁厚设计是均匀的2.5mm，加强筋位置的厚度是1.2mm，刚好适配加纤30%的PBT材料注塑成型，不会出现缩痕、翘曲的注塑缺陷，材料本身耐温范围是-40℃到120℃，不管是北方冬季的低温环境，还是南方夏季暴晒后的车身高温，都能保持足够的结构强度，不会出现脆裂或者软化变形的问题。端子定位孔的内壁做了0.2mm的脱模斜度，既方便注塑脱模，又不会影响端子的装配定位精度，孔内的环形卡槽是用来装端子限位卡簧的，能保证端子在反复插拔过程中不会出现轴向窜动，避免接触电阻变大发热的问题。

　　实际做台架验证的时候，这套结构要过10000次插拔寿命测试，-40℃低温下的落锤冲击测试，还有500小时的盐雾测试，结构上的这些细节设计，都是为了在不增加过多成本的前提下，把所有验证项的冗余量留够，毕竟车载部件的可靠性要求，从来不是靠堆料堆出来的，是靠每个结构细节的针对性设计实现的。很多刚入行的工程师做这类连接器设计，容易只盯着插合的尺寸做，忽略安装边界、装配工艺、环境耐受这些细节，最后做出来的样件要么装不上车，要么过不了环境验证，这套结构的设计逻辑，其实就是把实际装车、使用、装配全流程的问题都提前在结构上做了规避，这也是成熟量产结构和概念设计最大的区别。
