塑料回收5号标识三维建模设计作品

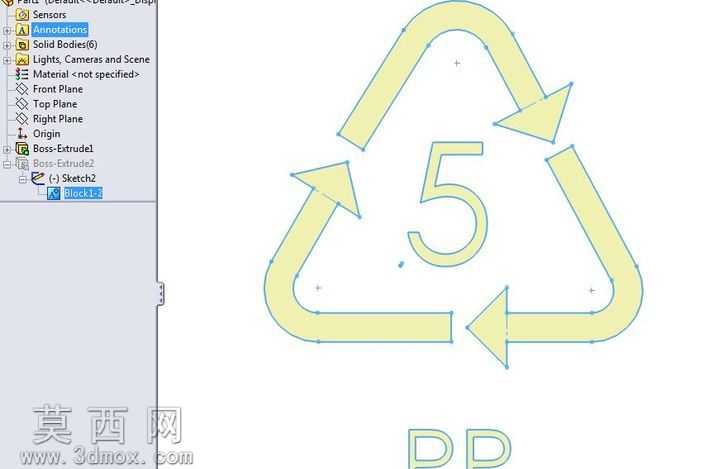

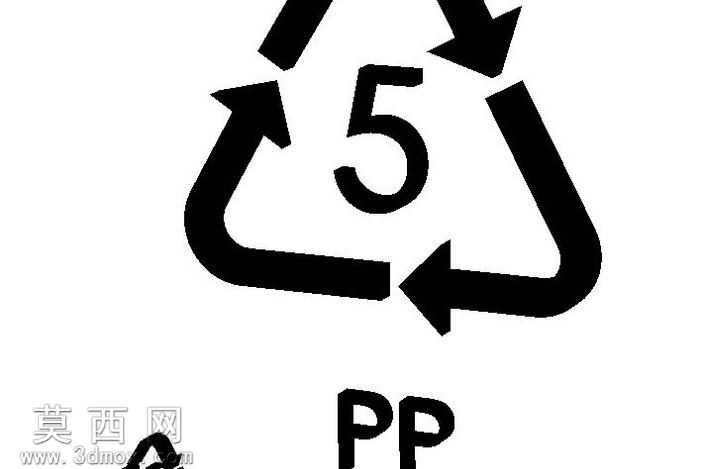

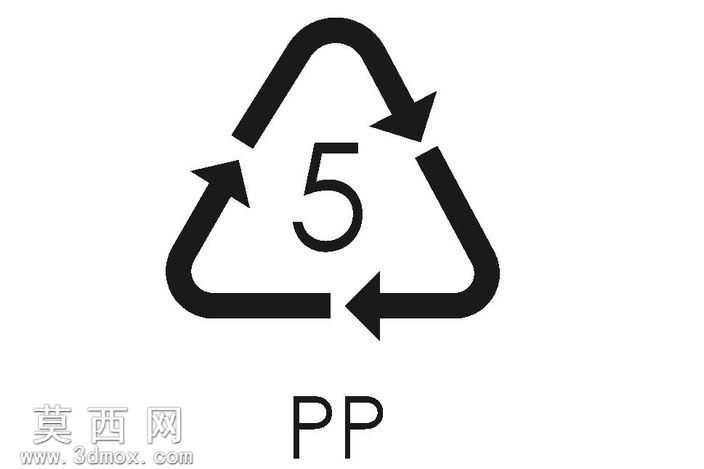

本作品为塑料回收分类5号标识的三维参数化建模成果，建模过程依托三维设计软件完成，整体采用草图驱动的特征建模思路，先在基准草图平面绘制回收标识的核心轮廓：首先确定等边三角形的整体外框基准，保证三个箭头的排布完全对称，符合官方回收标识的比例规范，三个循环箭头的首尾衔接处做了平滑的圆弧过渡处理，避免尖锐棱角带来的视觉突兀感，箭头的头部做了标准的楔形收窄设计，和箭身的宽度比例经过反复调整，完全匹配通用塑料回收标志的视觉识别要求。标识中心的数字5采用无衬线的粗体字形，在草图阶段就完成了字形轮廓的精准绘制，数字的笔画粗细和外围三角箭头的箭身宽度保持视觉上的协调统一，避免出现数字过大挤占箭头空间或是数字过小识别度不足的问题。建模时采用凸台拉伸的特征完成实体生成，拉伸厚度设置为适配塑料制品表面标识的常规厚度，既可以作为独立的块元素插入到各类塑料制品的模型中，也可以直接用于模具表面的蚀纹、刻字加工参考。材质设置上采用半透明的浅米黄色塑料质感，和常见的PP聚丙烯塑料材质视觉特性相匹配，渲染时开启了环境光遮蔽效果，让箭头和数字的轮廓边缘呈现自然的明暗过渡，清晰展示标识的立体结构。整个模型的草图完全约束，所有尺寸都做了参数化关联，使用者可以根据实际使用需求，等比例缩放标识的整体尺寸，或是调整拉伸厚度来适配不同的应用场景，不管是用于塑料产品表面的标识印刷参考，还是用于注塑模型腔的标识特征加工，都能直接调用，无需重复绘制轮廓。建模过程中特意将标识的所有轮廓线段做了闭合处理，没有出现开放线段或是重叠线段，保证后续导入其他三维软件或是加工编程软件时不会出现特征识别错误，箭头的循环走向完全遵循顺时针循环的回收标志规范，三个箭头的指向角度精准对齐三角形的三个边方向，不会出现方向偏移的识别错误，中心数字5的位置严格位于三角形的几何中心，保证整体标识的视觉平衡感。
