发动机连杆盖高精度三维结构设计

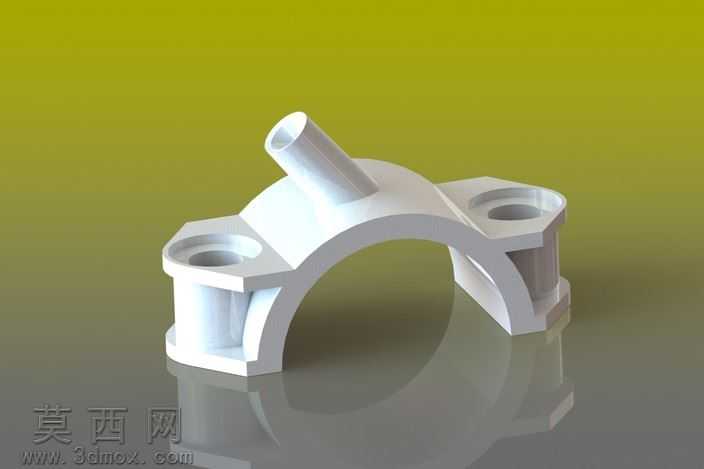

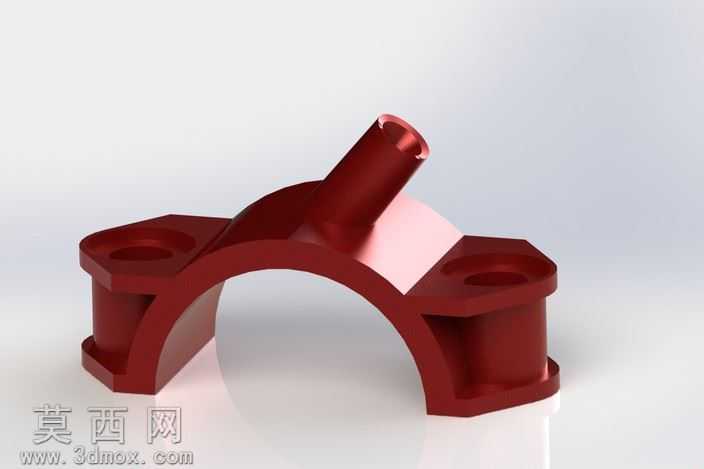

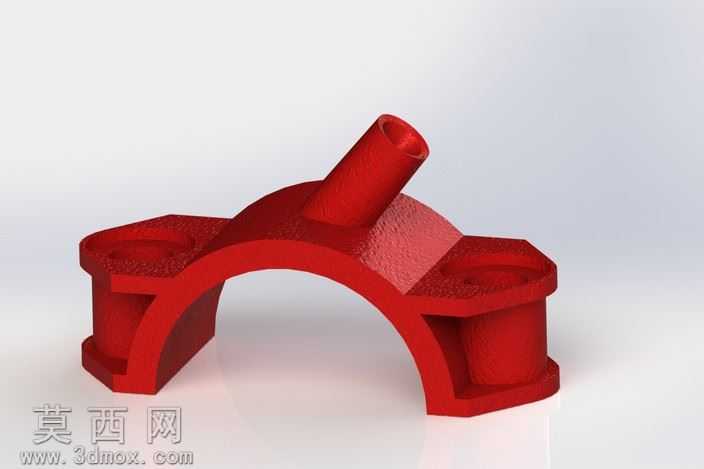

本作品为发动机连杆盖的三维参数化建模成果，建模过程严格遵循内燃机连杆组件的实际工程尺寸规范，首先通过草图绘制勾勒出连杆盖的半圆弧主体轮廓，精准定位两侧螺栓安装凸台的中心距与孔径尺寸，确保与连杆本体装配时的同轴度公差符合设计要求。建模阶段采用实体拉伸、切除、圆角过渡等特征命令逐步构建模型，对圆弧主体与两侧安装凸台的衔接位置做了平滑过渡处理，避免应力集中隐患，同时还原了顶部润滑油嘴的凸起结构，保证油路通道的结构完整性。材质设置上选用发动机零部件常用的铸钢材质，调整材质的漫反射、高光参数模拟铸钢件经机加工后的金属质感，渲染阶段采用三点布光方案，主光源从斜上方投射凸显零件的立体轮廓，辅助光源弱化阴影区域的死黑问题，环境光补充整体亮度，最终呈现出带有真实地面反射效果的渲染图，清晰展示零件的外观细节与结构特征。结构设计上，半圆弧内表面与连杆大头孔的配合精度做了对应设计预留，两侧螺栓孔的沉台结构完全匹配标准螺栓的安装尺寸，顶部油嘴的内孔通道与连杆盖内部油道贯通，满足发动机工作时的连杆轴瓦润滑需求。整个建模过程从实际工程应用出发，所有结构尺寸均参考量产发动机连杆盖的设计参数，既保证了模型的外观还原度，也确保了结构的工程合理性，可用于发动机组件的装配演示、结构教学以及相关零部件的设计参考，模型的特征树逻辑清晰，参数可编辑，能够根据不同型号发动机的尺寸需求快速调整参数完成适配修改。
