6V6GT真空电子管结构三维设计

　　在音频功率放大、老式无线电接收设备的维修复刻与复古音频设备研发场景中，6V6GT这类束射功率四极管始终是核心信号放大元件，不少桌面HiFi功放、古董收音机修复项目里，都需要精准的元件三维模型来完成整机结构布局、管脚接线避让与外壳适配设计，避免实际装配时出现元件干涉、管脚对位偏差的问题。从实际使用场景来看，这类真空管常应用于单端甲类、推挽式音频放大电路中，承担小信号电压放大后的功率输出职责，工作过程中需要配合管座完成电路连接，同时依靠自身玻璃外壳维持内部真空环境，保障电子发射与信号放大的稳定性，其管脚排布遵循八进制管座标准，在做PCB布局或者搭棚焊接设计时，必须严格匹配管脚的中心距与伸出长度，否则会出现插装不到位、管脚受力弯折的情况。

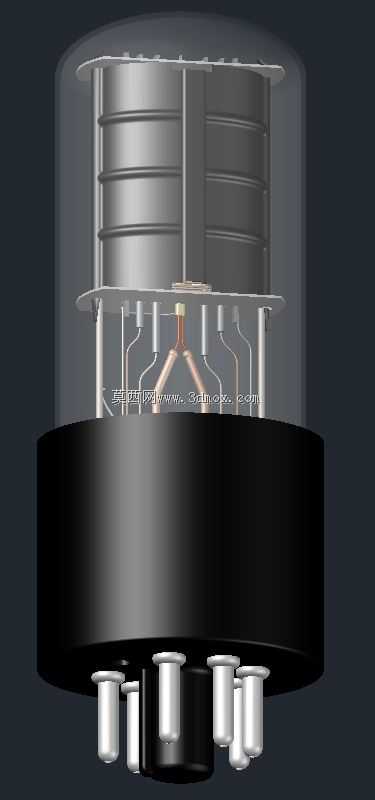

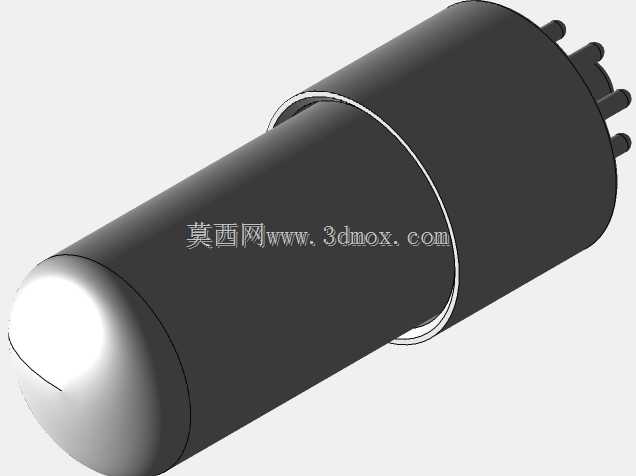

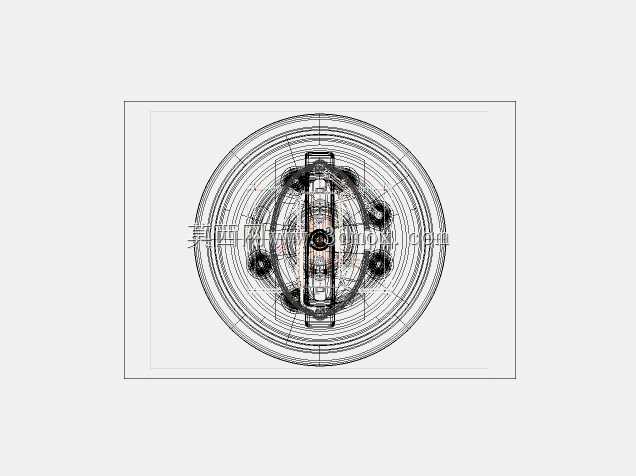

　　做这个模型的结构设计时，首先要还原的是玻壳与内部芯柱的相对位置关系，玻壳采用的是GT型筒状玻璃结构，顶部做圆弧收边，底部与黑色胶木基座压合密封，建模时要注意玻壳的壁厚控制，既要还原实物的通透质感，也要保证内部电极组件的可视性，内部的屏极、栅极、阴极组件是结构还原的重点，多层平行排布的金属屏极通过两侧的支撑立柱固定在芯柱上，各电极的引线顺着支撑结构向下连接到基座的管脚，每根引线的弯折角度、走线路径都要和实物一致，避免和相邻引线出现空间干涉，也能为后续做设备内部的接线模拟提供准确的参考。基座部分采用的是黑色电木材质的八脚管基，每根金属管脚的直径、伸出基座的长度、相邻管脚的中心夹角都严格遵循八进制电子管的安装标准，

　　管脚根部做了圆弧过渡处理，模拟实际生产中的冲压收口结构，基座与玻壳的结合处做了压合封边的细节，还原真实的封装工艺。从安装边界来看，这类电子管的整体安装高度需要从管座安装面算起，包含管脚插入管座的深度与玻壳顶部的总高度，在做设备机箱布局时，要给玻壳上方预留足够的散热空间，同时要注意玻壳的最大外径尺寸，避免和周边的滤波电容、输出变压器等元件出现距离过近的问题，一方面要防止工作时的高温影响周边元件寿命，另一方面也要给插拔电子管预留足够的手指操作空间。在做内部电极的结构设计时，要注意各层栅极与屏极的同轴度，虽然三维模型不需要做电路仿真，但结构上的位置偏差会影响后续做设备结构展示、爆炸图制作时的专业度，

　　支撑电极的云母片或者金属支架的固定位置也要准确还原，保证内部组件在玻壳内的居中状态，不会出现偏斜的情况。不少复古音频设备的结构设计中，还会给这类真空管搭配金属屏蔽罩，建模时还原的玻壳外径与基座尺寸，也能为屏蔽罩的适配设计提供准确的尺寸参考，屏蔽罩与基座的卡扣位置、配合间隙都可以基于这个模型直接做匹配设计，不需要反复测量实物尺寸。另外在做整机的装配模拟时，这个模型可以直接导入到装配环境中，和管座模型做配合约束，验证管脚与管座插孔的对位精度，检查电子管安装后与周边元件的安全距离，尤其是在搭棚焊接的胆机结构中，元件排布比较紧凑，精准的电子管模型可以提前发现接线空间不足、元件碰撞的问题，减少实际制作时的返工概率。从结构细节来看，基座侧面的定位键是安装时的关键对位结构，建模时要还原定位键的凸起尺寸与位置，保证电子管插入管座时只能以正确角度安装，避免管脚接反导致电路故障，管脚的末端做了轻微的倒角处理，方便插入管座时的导向，这些细节虽然微小，但在实际装配过程中会直接影响安装的顺畅度。
