法兰式大电流电力传输连接端子结构

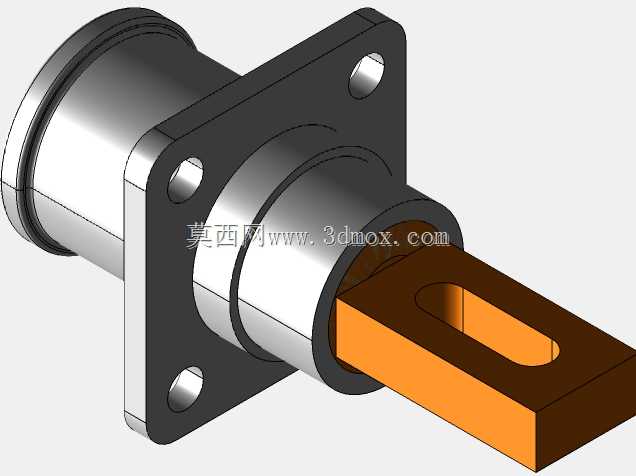

　　在高压配电、储能系统、新能源变流设备的柜内布线场景中，这类带法兰安装基座的导电连接部件，是实现大电流回路跨舱段导通的核心结构件，区别于普通插拔式接线端子，它的设计核心是兼顾安装固定的结构强度与导电接触的长期可靠性，避免设备运行过程中因振动、热胀冷缩出现接触电阻飙升、局部过热的问题。从结构布局来看，主体采用三段式同轴设计，靠外侧的法兰盘为安装基准面，四个对称分布的安装孔适配M6规格的紧固件，安装时法兰盘紧贴设备舱壁的绝缘安装面，通过紧固件锁紧后可实现径向与轴向的完全定位，能承受设备运输、运行过程中的振动冲击，不会出现连接部位松脱偏移。法兰盘内侧的阶梯轴段为密封配合段，设计时预留了O型圈安装槽位，安装时套入对应线径的耐温橡胶圈，

　　锁紧法兰后可实现舱体内外的IP65级密封，防止外部粉尘、水汽进入设备舱内部，适配户外储能柜、车载变流器这类有密封防护要求的应用场景。导电插合部位的设计充分考虑了大电流载流需求，伸出的扁状导电端头部开有长圆形的锁紧孔，对接时插入对应母排的插槽后，穿过紧固件锁紧即可实现面接触导电，相比圆柱面插合的结构，扁状接触面的有效导电面积更大，10.3mm的适配规格可满足额定300A以内的持续载流需求，接触部位的倒角设计也降低了对接时的对位难度，现场装配时不需要额外的导向工装即可快速完成插合。设计过程中需要重点控制几个关键尺寸公差，首先是法兰安装面与导电端头部的垂直度公差，若垂直度超差，锁紧后导电端会出现偏斜，导致对接母排的接触面积不足，

　　长期运行容易出现局部烧蚀；其次是阶梯密封段的直径公差，公差过大会导致O型圈压缩量不足影响密封效果，公差过小则会增加装配难度，甚至切伤O型圈；另外导电端头部的长圆孔位置度也需要严格控制，避免对接时出现孔位错位无法穿入紧固件的问题。材质选择上，基座部分采用高强度绝缘工程塑料，具备足够的结构强度与耐温性能，可承受125℃的长期工作温度，导电部分采用T2紫铜镀银处理，降低接触电阻的同时提升抗氧化能力，避免长期使用后接触面氧化导致的导通性能下降。在实际设备选型应用中，这类连接件常被用于储能电池簇与变流模块之间的动力连接、高压配电柜的穿墙导电连接、新能源车辆电机控制器与电池包之间的电力传输，相比传统的螺栓锁紧式穿墙端子，它的装配效率更高，

　　现场接线时不需要在舱壁两侧分别锁紧导线，只需要从外侧插入连接件锁紧法兰，内侧直接对接母排即可完成装配，能大幅缩减产线的装配工时。同时这种结构的维护便利性也更好，后期检修时只需要松开对接母排的紧固件即可拆下连接件，不需要拆解整个舱壁的密封结构，降低了后期维护的工作量。建模过程中需要注意不同部位的倒角与圆角处理，导电端头部的导入倒角设计为15度，既方便对接插合，又不会因为倒角过大减少有效接触面积；法兰盘的边角处做R2的圆角处理，避免安装时划伤操作人员的手部，也减少应力集中导致的法兰盘开裂风险；密封槽的边角处做小圆角过渡，避免O型圈装配时被锐边切损。另外在安装孔的设计上，孔位做了轻微的沉孔处理，锁紧螺栓的头部可以完全沉入沉孔内，不会突出法兰安装面，保证法兰面与安装基面完全贴合，避免出现缝隙影响密封效果与安装稳定性。
