RS763-584面板式螺旋接线保险丝座

　　做低压电控柜、小型测试治具、桌面式实验电源的结构设计时，过流保护元件的选型和安装结构往往是容易被忽略但直接影响后期维护效率的环节，这款面板式保险丝座就是针对250V交流工况下6A以内负载的过流保护需求设计的安装部件。日常做设备布局时，这类元件通常布置在设备操作面板的侧边或者后侧下部，避开操作按键、显示区域的同时，要保证操作人员不用拆开设备外壳就能完成熔断体的更换，这也是这类面板安装式保险丝座的核心应用逻辑。

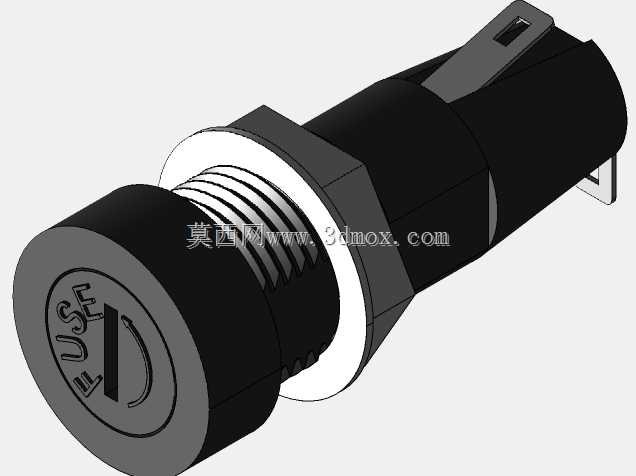

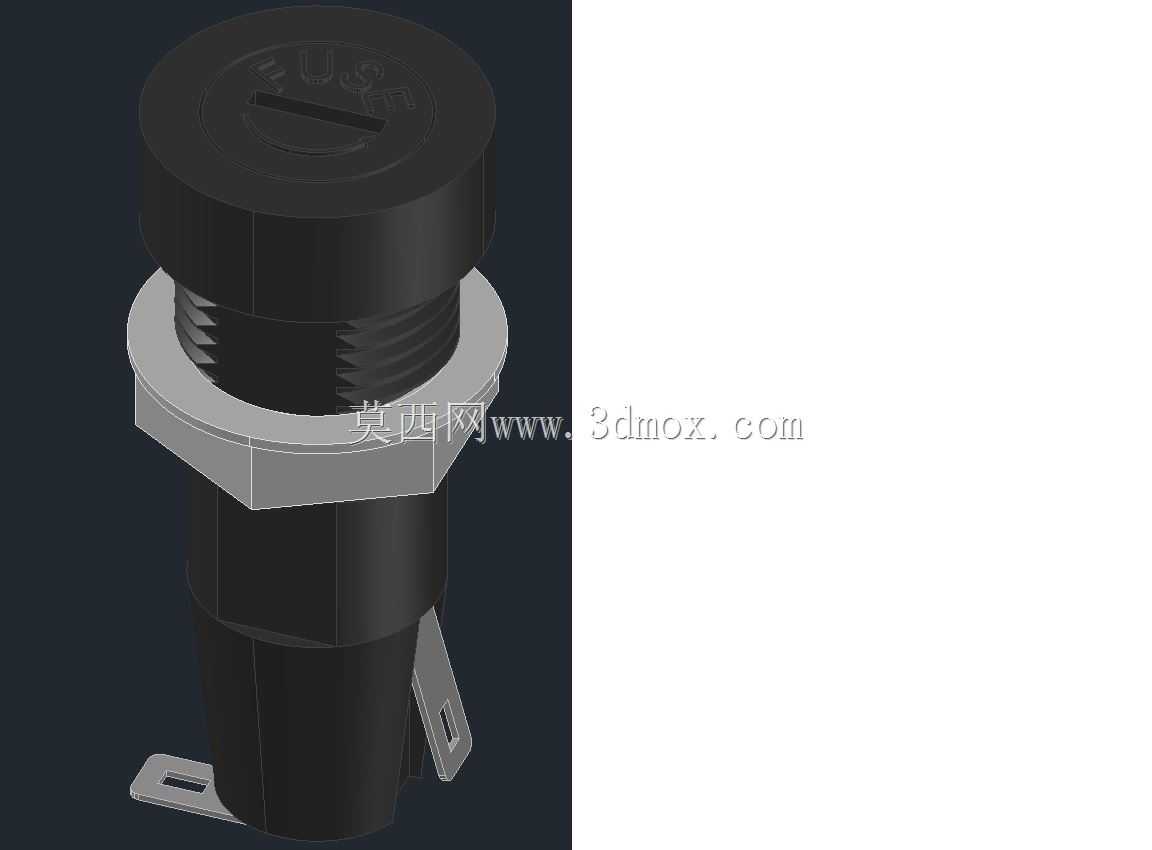

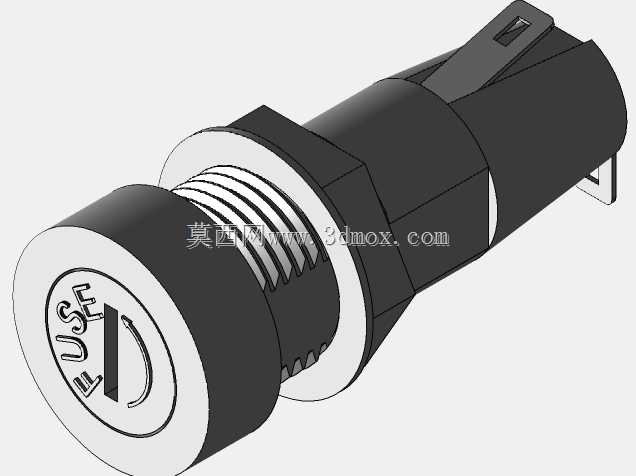

　　从结构设计来看，这款产品采用分体式锁紧安装结构，主体为绝缘耐温的工程塑料材质，顶部带一字槽的旋盖是熔断体的更换入口，日常更换保险丝时只需要用一字螺丝刀拧开旋盖就能取出熔断的熔体，不需要拆卸设备内部的接线。中部带外螺纹的柱体是穿板安装的核心结构，配套的六角金属锁紧螺母可以适配1.5mm到5mm厚度范围的面板，不管是常见的冷轧钢板喷塑机柜面板、ABS塑料设备外壳还是亚克力测试治具面板，都能通过调整螺母的锁紧位置实现牢固固定，安装开孔只需要按照螺纹段的外径加工对应尺寸的圆孔即可，不需要额外加工异形定位槽，对面板加工的精度要求很低，小批量打样时甚至可以用手工开孔器完成加工，适配性很强。

　　下部的两个折弯式接线端子采用镀锡铜材质，分别对应电路的进线和出线端，端子上带的固定孔可以适配M3规格的接线螺丝，不管是压接冷压端子还是直接缠绕导线后锁紧，都能保证足够的接触压力，避免大电流通过时出现接触不良发热的问题。设计时需要注意，接线端子的朝向要和设备内部的走线方向匹配，安装时可以在锁紧面板螺母前调整主体的旋转角度，让两个接线端子对准走线槽的方向，减少导线的弯折应力，避免长期使用后导线绝缘层被端子边缘割破出现短路隐患。

　　实际选型应用时，这款保险丝座适配5×20mm规格的常规玻璃管或者陶瓷管保险丝，额定承载电压250V、额定电流6A，完全覆盖常规小型工控设备、桌面仪器、家电控制板、低压电源模块的过流保护需求，比如小型台式回流焊的控制回路、实验室直流电源的交流输入侧、小型传送带的控制回路都可以选用这款部件。做三维布局时需要预留足够的安装空间：面板后侧需要留出不小于45mm的纵深空间，用来容纳保险丝座的主体部分和接线后的导线弯曲半径，旋盖顶部要高出面板表面3mm左右，既方便螺丝刀操作拧开旋盖，又不会因为突出过多影响面板的整体平整度，避免日常操作时被意外刮碰导致旋盖松动。

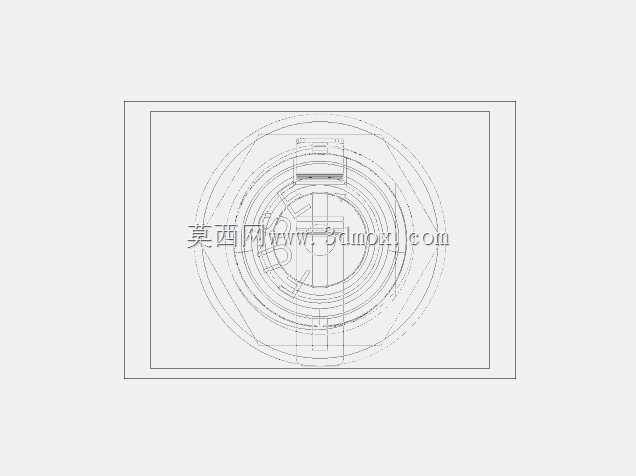

　　从结构可靠性角度看，这款产品的旋盖和主体之间采用螺纹旋合结构，配合内部的密封垫圈可以达到基础的防尘防溅效果，适配普通室内工业环境的使用需求，不需要额外做防水结构处理。接线端子的折弯角度经过优化，导线接入后不会和设备内部的其他金属构件发生干涉，安装时只需要在面板开孔后将主体从面板前侧穿入，后侧套上金属锁紧螺母拧紧即可，整个安装过程不需要复杂的工装，单人就能完成操作，后期维护更换保险丝的时间不超过30秒，能大幅降低设备的后期维护成本。做三维建模时，需要重点还原螺纹段的公称尺寸、锁紧螺母的对边尺寸、接线端子的孔位坐标和折弯角度，保证生成的工程图能直接指导面板开孔和内部结构的避位设计，避免实际装配时出现干涉、安装不到位的问题。
