50W铝壳线绕电阻器三维结构设计

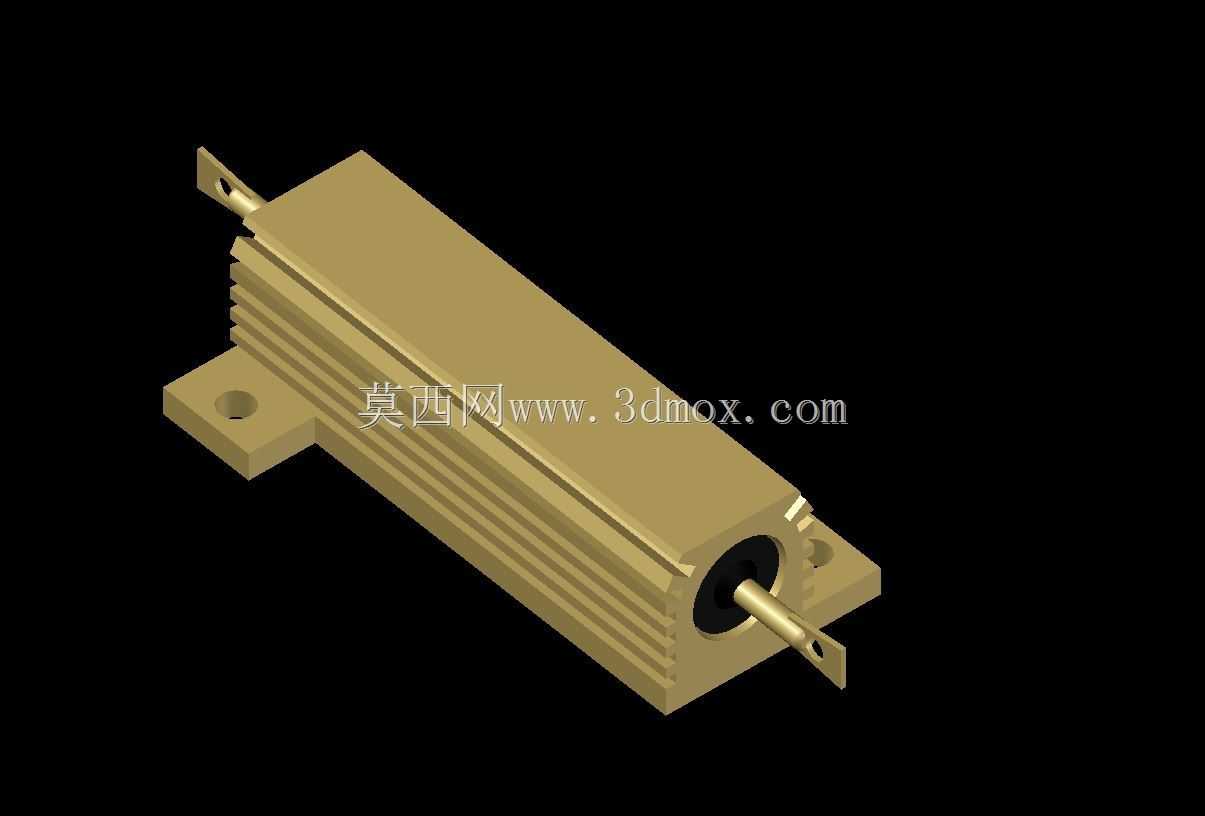

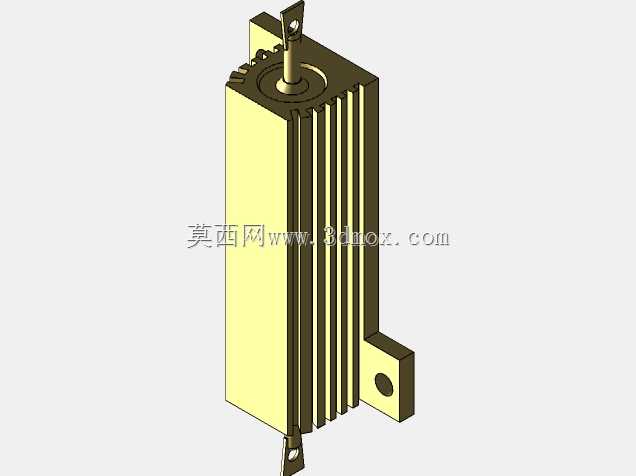

　　在工业电控系统、大功率电源、伺服驱动、变频器以及各类负载测试设备的电路设计中，功率电阻是不可或缺的被动元件，承担着限流、分压、能耗制动、浪涌吸收等关键作用，本次呈现的50W功率线绕电阻结构，正是面向中功率工况设计的典型铝壳封装线绕电阻产品。不同于普通碳膜或金属膜小功率电阻，这类功率电阻在工作时会持续产生热量，因此结构设计的核心首先围绕散热效率展开，整体采用带轴向散热鳍片的铝合金拉伸外壳，外壳表面的多道平行鳍片直接与壳体一体成型，无需额外拼接散热结构，既减少了热阻路径，也提升了整体结构强度，在自然对流环境下即可快速将内部电阻芯产生的热量传导至外界空气，避免电阻芯长期过热导致阻值漂移、绝缘老化甚至烧毁失效。从安装适配角度看，该电阻采用底部带安装固定孔的支脚结构，两个安装支脚与铝壳本体为一体化结构，支脚上的通孔适配常规M3或M4规格的安装螺钉，可直接固定在设备机箱内壁、安装板或者专用散热基板上，安装时无需额外定制固定支架，能适配绝大多数工业设备的电控舱安装空间；两端的引出端采用带安装孔的金属焊片结构，焊片直接从电阻两端的绝缘封装端盖伸出，既可以通过螺栓压接实现大电流可靠连接，也可以直接焊接在PCB板或者铜排上，适配不同的接线工艺需求，避免了软引线在大电流工况下易发热、易被拉扯松脱的问题。内部结构设计上，电阻芯采用高稳定性镍铬合金电阻丝绕制在耐高温陶瓷骨架上，电阻丝与铝壳内壁之间填充高导热绝缘氧化镁材料，既保证电阻芯与外壳之间的可靠绝缘，

　　耐压等级可满足常规工业AC2000V的绝缘要求，又能最大化填充内部空隙，将电阻丝产生的热量快速传导至铝壳外壁，相比空气填充的结构热传导效率提升数倍；两端的端盖采用耐高温绝缘工程材料与金属嵌件一体注塑成型，金属嵌件直接与内部电阻丝两端可靠焊接，同时承担引出端的导电与结构固定作用，端盖与铝壳之间采用压接加耐高温密封胶固定的方式，可适应工业现场常见的潮湿、多粉尘、轻度油污的使用环境，避免外界杂质进入电阻内部影响绝缘性能。在实际选型应用中，这类50W功率的铝壳线绕电阻常被用在小功率伺服电机的能耗制动回路中，当伺服电机快速减速时，电机回馈的能量通过该电阻转化为热能消耗，避免直流母线电压过压击穿驱动元件；也可在大功率开关电源中作为假负载使用，

　　在电源空载或轻载工况下维持输出电压稳定，或是在电路中作为限流电阻，限制浪涌电流对后端敏感元件的冲击。设计建模过程中需要重点关注几个尺寸边界：首先是安装孔的中心距尺寸，必须匹配行业通用的安装孔位规范，保证用户替换同规格电阻时无需重新打孔；其次是引出焊片的位置与伸出长度，要保证接线后焊片与安装面、相邻元件之间留有足够的电气安全间隙，避免爬电距离不足引发打火故障；外壳鳍片的厚度与间距也需要经过核算，鳍片过薄会导致加工时易变形，鳍片间距过小会影响自然对流的空气流通，反而降低散热效率，经过多轮仿真验证，该结构的鳍片参数在自然风冷条件下即可满足50W额定功率下的表面温升要求，无需额外加装强制风冷装置，可降低设备整体的成本与运行噪音。另外，

　　电阻两端的中心孔为电阻芯骨架的定位结构，建模时需要保证两端孔的同轴度，避免绕制电阻丝时骨架偏心导致电阻丝分布不均，出现局部过热的问题；铝壳的边角处均做了小尺寸倒角处理，既避免加工和安装过程中锋利边角划伤操作人员，也能减少应力集中，提升外壳的抗冲击能力。在设备布局时，需要注意该电阻的安装方向尽量让鳍片走向垂直于水平面，这样热空气可以顺着鳍片间隙自然向上流动，形成最优的自然对流路径，如果受安装空间限制必须水平安装，需要适当降额使用，避免散热条件恶化导致电阻过载。这类铝壳线绕电阻相比同功率的瓷壳电阻，机械强度更高，抗震动、抗冲击性能更好，更适合用在工程机械、轨道交通、新能源设备这类存在震动工况的场景中，不会像瓷壳电阻那样受外力冲击易出现外壳碎裂、绝缘失效的问题。
