RCA807型直热式功率真空管结构

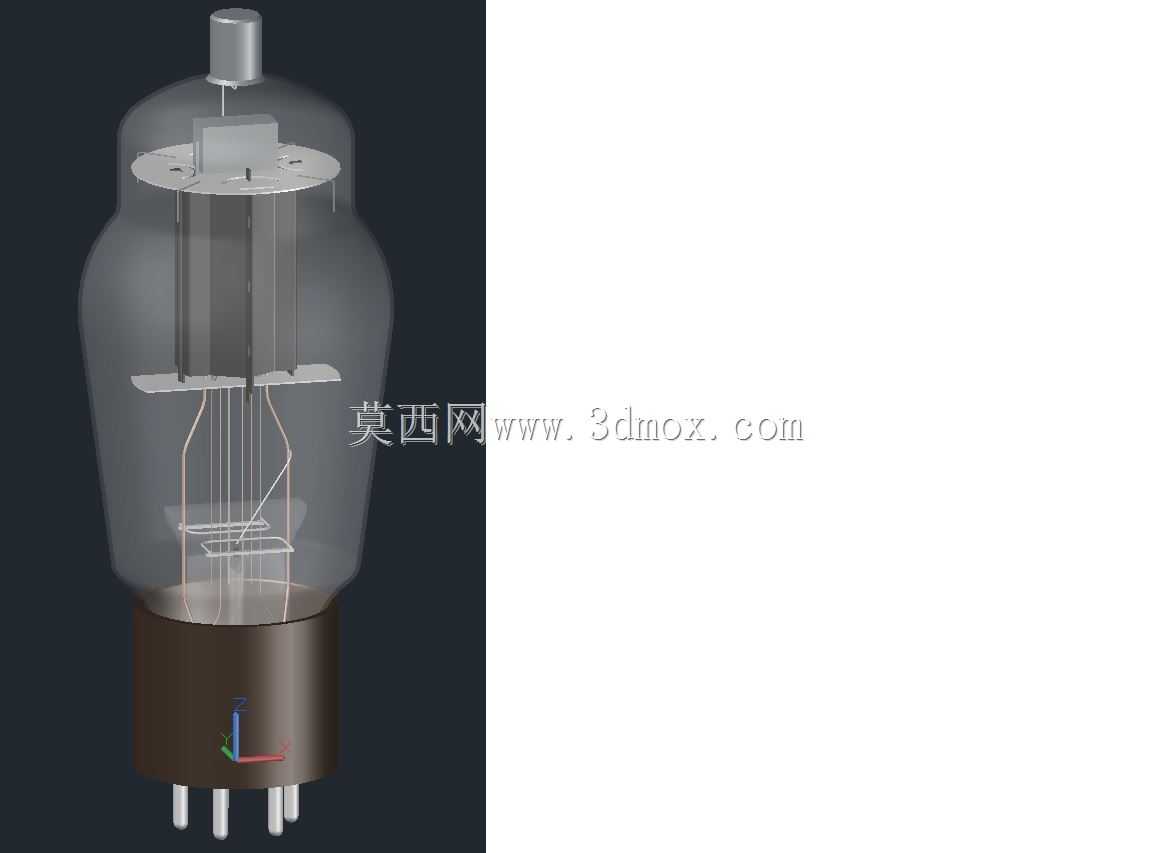

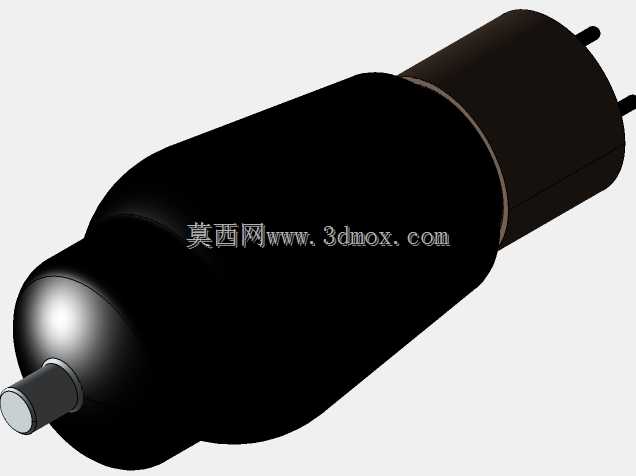

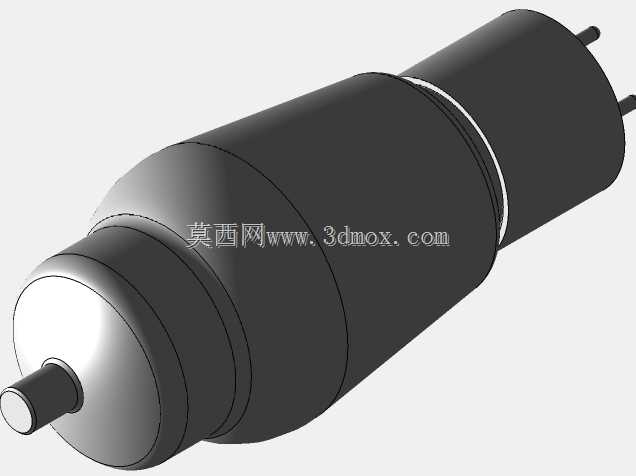

　　这款807型功率真空管，是早期射频与音频放大领域应用极广的直热式束射四极器件，在中短波广播发射台的末级功率放大单元、工业高频感应加热设备的振荡回路、老式高保真音频功率放大器的推挽输出级中，都能见到它的身影。不同于小型信号放大管，807的阳极耗散功率达到25W级别，能够在丙类工作状态下输出数十瓦的射频功率，或是在甲乙类音频工况下提供充足的电流驱动能力，推动大功率扬声器负载。从结构设计来看，整管采用玻壳密封结构，顶部的金属帽为阳极高压引出端，底部的多引脚分别对应灯丝、阴极、控制栅极、帘栅极与抑制栅极的电气连接，内部的电极组件通过云母支撑片精准固定同轴度，避免热态工作时电极形变导致极间短路。设计时首先要考虑的是真空密封可靠性，

　　玻壳与金属引脚、顶部阳极帽的封接采用匹配封接工艺，选用膨胀系数与硬质玻璃接近的可伐合金作为封接材料，保证高温排气、长期工作过程中封接面不会出现微裂纹导致漏气。内部电极的排布上，阴极采用直热式钍钨丝结构，兼顾电子发射效率与抗中毒能力，控制栅极采用密绕钼丝结构，在保证栅极控制灵敏度的同时，通过侧边的束射屏形成定向电子流，减少帘栅极的电流损耗，提升整管的能量转换效率。阳极采用碳化镍材质，表面做黑化处理提升热辐射能力，工作时产生的热量通过玻壳向外辐射，因此在整机安装时，必须在管体周边预留足够的散热空间，不能紧贴其他不耐热的元器件，顶部阳极帽与周边金属结构的爬电距离要满足高压绝缘要求，按照1kV/mm的绝缘余量预留间隙，避免高压打火。

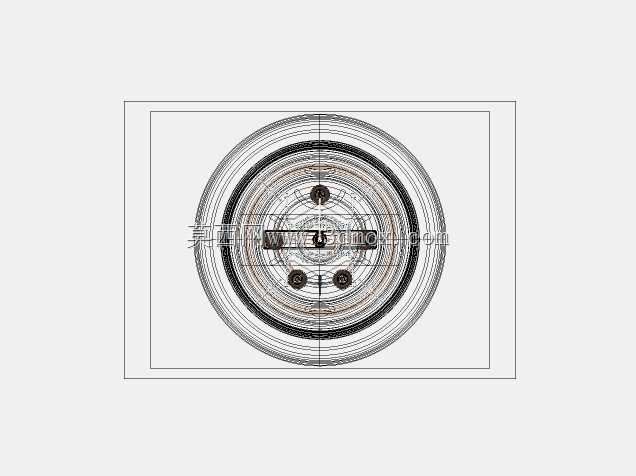

　　安装边界上，管座采用标准八脚管座适配，引脚的排列符合早期电子管的通用规范，插入管座后管体的垂直高度、最大玻壳直径都有明确的尺寸约束，在设计设备机箱时，要预留对应的管座安装孔位，同时考虑到电子管更换的便利性，管体上方不能设置无法拆卸的遮挡结构。实际应用中，这类真空管的灯丝供电需要采用交流或直流稳压供电，灯丝电压的波动范围不能超过额定值的±5%，否则会大幅缩短阴极的使用寿命，帘栅极的供电需要设置限流电阻，避免出现过流损坏的情况。不同于半导体器件，真空管的抗过载能力更强，在瞬间高压、大电流冲击的工况下不容易出现永久性损坏，这也是早期工业射频设备大量选用该管型的核心原因。建模过程中，内部的灯丝绕制形态、栅极的丝距、云母片的定位缺口都需要按照实物的实际尺寸还原，玻壳的曲面弧度要匹配真实产品的外形，保证装配干涉检查时能够准确模拟整机的安装状态，为设备的结构布局设计提供精准的三维参考。
