直热式整流真空管结构三维设计

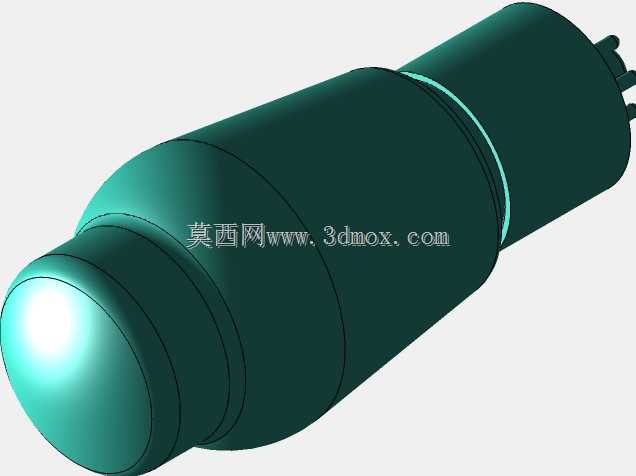

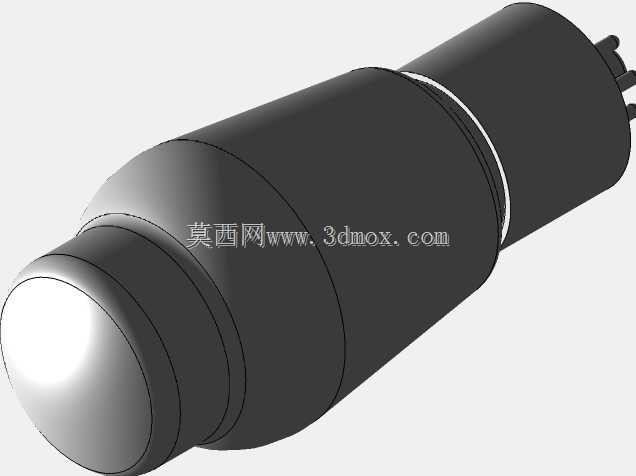

　　在老式电子管功放、高压整流电源回路、复古音频设备的维修与复刻场景中，直热式整流真空管是核心的整流功能器件，承担着将交流高压转换为直流供电的关键作用，这类器件的结构还原度直接影响设备仿真的准确性与复刻装配的适配性。本次设计的直热式整流管结构，完全参照同规格量产器件的实际装配逻辑搭建，首先从器件的功能分区拆解入手，整个管体分为玻璃密封腔体、内部电极组件、底部基座与插针三个核心部分，各部分的装配间隙完全匹配实际生产的工艺公差要求。玻璃外壳采用吹制成型的类椭圆柱腔体结构，顶部做圆弧收边处理，腔体壁厚控制在1.2mm-1.5mm区间，既保证真空密封后的结构强度，也兼顾玻璃材质的透光特性，方便观察内部电极的工作状态，

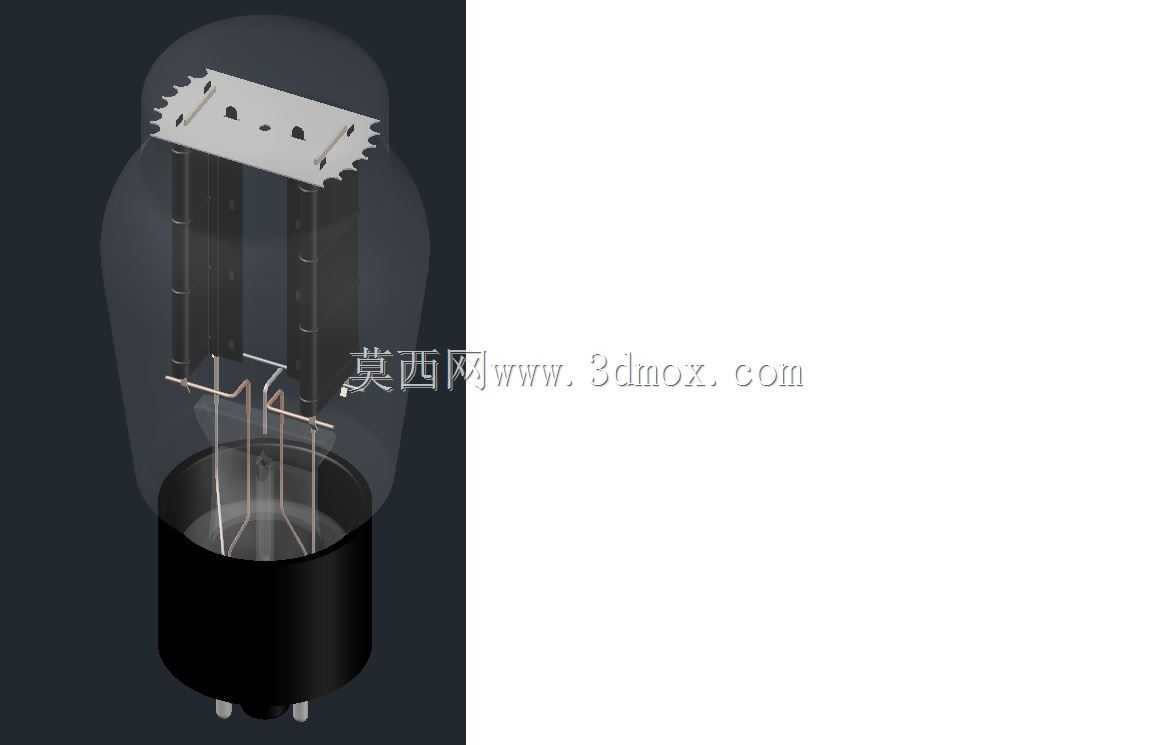

　　腔体与底部基座的衔接处做卷边封接结构，封接面的配合公差控制在0.08mm以内，避免仿真装配时出现干涉或密封间隙过大的问题。内部电极组件是整个器件的功能核心，直热式阴极采用平行排布的丝状结构，支撑结构采用冲压成型的金属支架固定，支架上的定位卡槽完全匹配阴极丝、阳极板的安装位置，阳极板采用表面做黑化处理的金属板材冲压成型，板片上的散热齿结构按照实际器件的开孔比例还原，保证工作时的热量能够通过辐射方式传递到玻璃外壳向外散出，内部各电极的引线采用细金属丝建模，引线的弯折弧度完全参照实际器件的走线方式，避免引线与电极、管壁之间出现距离过近导致的高压击穿风险。底部基座采用电木材质的圆柱结构，基座上的插针按照标准管座的孔位排布设计，插针的直径、

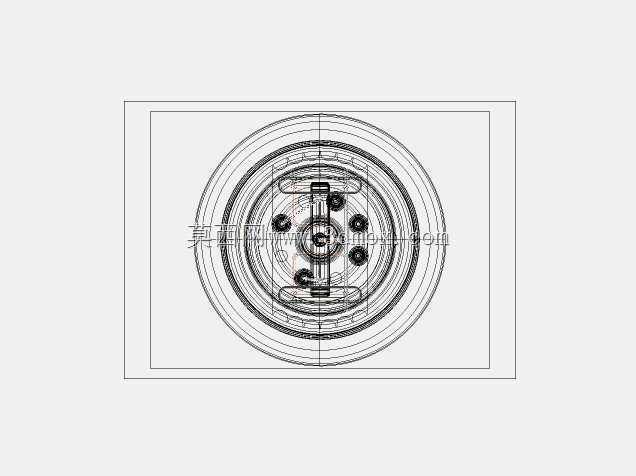

　　伸出长度、相邻插针的中心距完全符合对应管座的安装尺寸要求，插针与基座的配合处做台阶定位结构，保证插针压入基座后不会出现松动或轴向窜动，基座与玻璃外壳封接的位置做环形凸台，与玻璃腔体的卷边结构完全贴合，保证整个腔体的密封边界完整。在建模过程中，针对不同部件的装配关系做了分层处理，玻璃外壳设置为透明材质属性，方便在装配环境下直接观察内部电极的排布位置，内部电极组件按照实际焊接顺序拆分零件，可直接用于装配工艺的演示，底部插针的安装位置做了安装基准面设定，可直接导入到管座、设备机箱的装配环境中做干涉检查。从安装边界来看，整个管体的最大外径为42mm，总高度（不含插针伸出部分）为98mm，插针伸出基座底面的长度为12mm，

　　安装时需要预留的管座安装空间直径不小于45mm，管体上方预留不小于20mm的散热空间，避免工作时热量积聚导致玻璃外壳温度过高。这类结构模型可用于复古电子设备的结构复刻、电子管功放的机箱布局设计、教学演示中的电子管工作原理展示，在建模时特意保留了各零件之间的合理装配间隙，没有做过度的布尔合并处理，方便使用者根据自身需求调整电极参数、更换外壳材质或者修改基座尺寸适配不同的管座规格，内部电极的支撑支架上的定位缺口、安装孔位都按照实际冲压零件的工艺要求做了倒角处理，避免出现建模中常见的尖锐棱边不符合实际加工要求的问题，引线的弯折半径也控制在金属丝的最小弯折半径以上，还原实际生产中的引线加工工艺，不会出现仿真中可以弯折但实际加工会断裂的不合理结构。
