拉丝铝电位计调节旋钮结构设计

　　这款电位计调节旋钮，是工业控制、仪器仪表领域常用的手动调节操作部件，核心适配RS系列电位计的调节轴使用，主体采用拉丝铝材质加工，兼顾操作手感与长期使用的耐磨性能。在实际工业场景中，这类旋钮广泛分布在测试仪器面板、工控设备操作面、音频调控设备、实验室校准装置上，操作人员通过转动旋钮带动电位计转轴转动，实现电阻值变化，从而完成参数调节、档位切换、信号幅值调整等操作，是人机交互环节里直接接触的操作部件，其结构合理性直接影响操作的精准度与长期使用的可靠性。

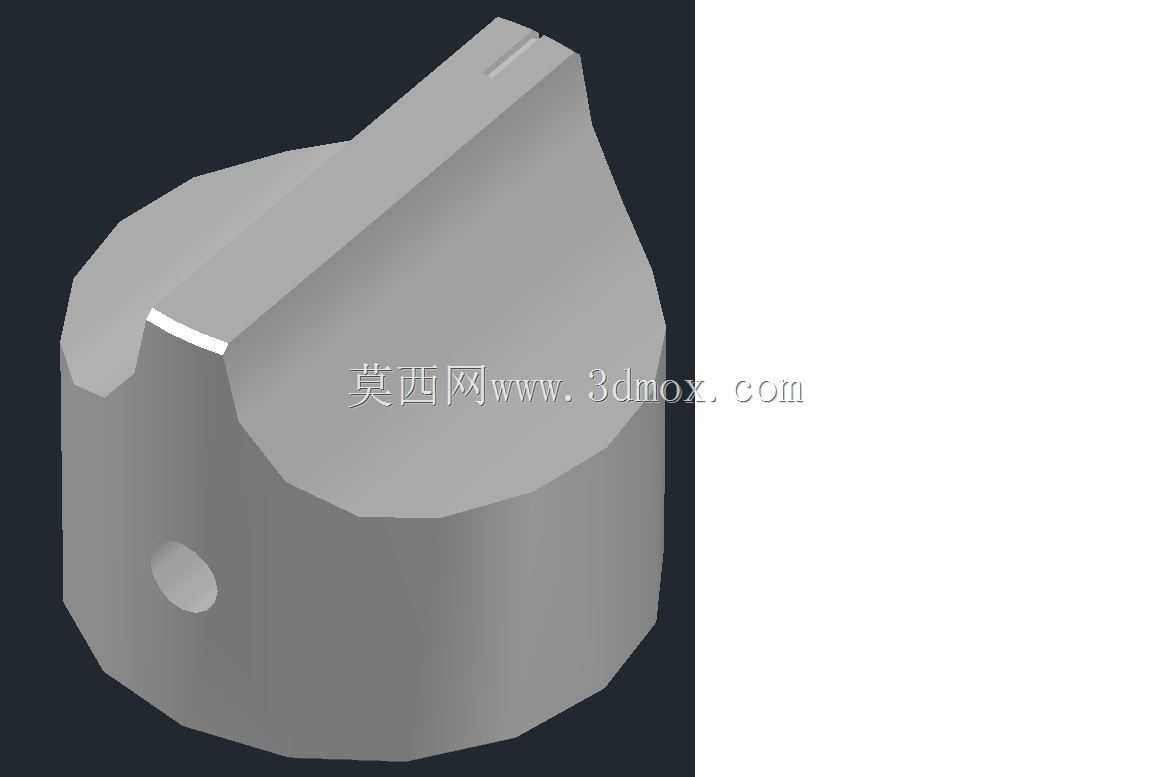

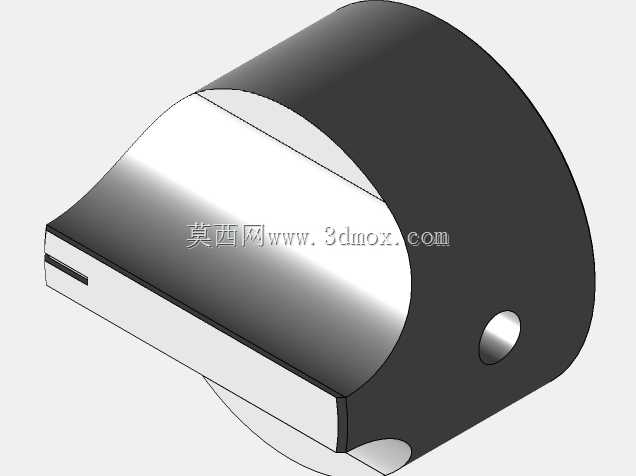

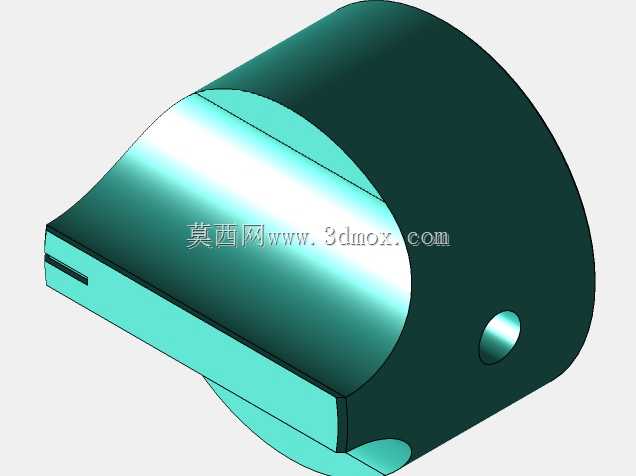

　　从结构设计思路来看，这款旋钮采用了柱体加单侧平直切面的外形，顶部设置指示刻线，能够清晰指向当前调节的刻度位置，避免操作人员误判调节档位。侧面预留的横向安装孔，用于紧定螺钉的穿入装配，安装时将旋钮套入电位计的D型或者圆型转轴后，拧紧紧定螺钉即可完成固定，这种安装方式结构简单，拆卸维护方便，同时能保证旋钮与转轴之间无相对滑动，调节过程中不会出现空程、打滑的问题，保证调节动作的传动精度。主体的柱形部分做了适配人手操作的轮廓处理，握持转动时的摩擦力足够，即使操作人员佩戴薄型劳保手套也能顺利完成转动操作，不会出现打滑脱手的情况。

　　从安装边界与尺寸适配来看，这款旋钮的径向尺寸与轴向高度经过匹配设计，适配常规面板安装的电位计伸出轴长度，安装后旋钮底部与设备面板之间预留合理间隙，转动时不会与面板表面的刻度盘、标识贴产生摩擦干涉。顶部的指示棱边做了微小的倒角处理，既避免加工后的锐边划伤操作人员手指，也能让指示位置更加清晰，在光线不足的车间环境下也能快速辨识当前调节位置。拉丝铝的表面处理方式，相比塑料旋钮拥有更好的散热性能，在设备长期运行、面板附近温度较高的工况下，不会出现受热变形、老化开裂的问题，同时金属材质的抗油污、抗腐蚀能力更强，在有少量切削液、油污飞溅的车间设备上使用，仅需简单擦拭即可保持外观整洁，长期使用也不会出现表面发黏、标识脱落的问题。

　　在实际选型适配过程中，这类旋钮需要匹配电位计转轴的直径、轴端的扁位尺寸，这款旋钮的内孔适配对应规格的电位计轴，紧定螺钉的安装位置正对转轴的扁位平面，拧紧后可以传递更大的扭矩，即使大力调节也不会出现旋钮与转轴相对转动的故障。平头的顶部设计可以避免设备搬运、操作过程中旋钮被意外磕碰导致参数偏移，相比突出的尖顶旋钮，误触碰动的概率更低，适合在设备密集排布的控制柜、测试台架上使用，减少非预期的参数变动带来的调试误差。整体结构没有多余的复杂曲面，加工工艺性好，采用常规的车削、铣削工序即可完成加工，生产效率高，成本可控，适合批量配套使用。
