十二针真空管配套连接插座结构设计

　　在老式电子管音频放大设备、早期工业测试仪器的电路搭建场景中，真空管插座是承载电子管插装、实现管脚与电路板电路稳定导通的核心连接部件，这类十二针规格的管座，主要适配多极复合结构的compactron系列真空管，这类电子管常被用在高保真音频功放、老式示波器信号处理模块、工业控制信号放大单元中，相比常规小九脚、小七脚管座，十二针的引脚排布能够满足多电极复合管的接线需求，避免单管多引脚的接线拥挤问题。

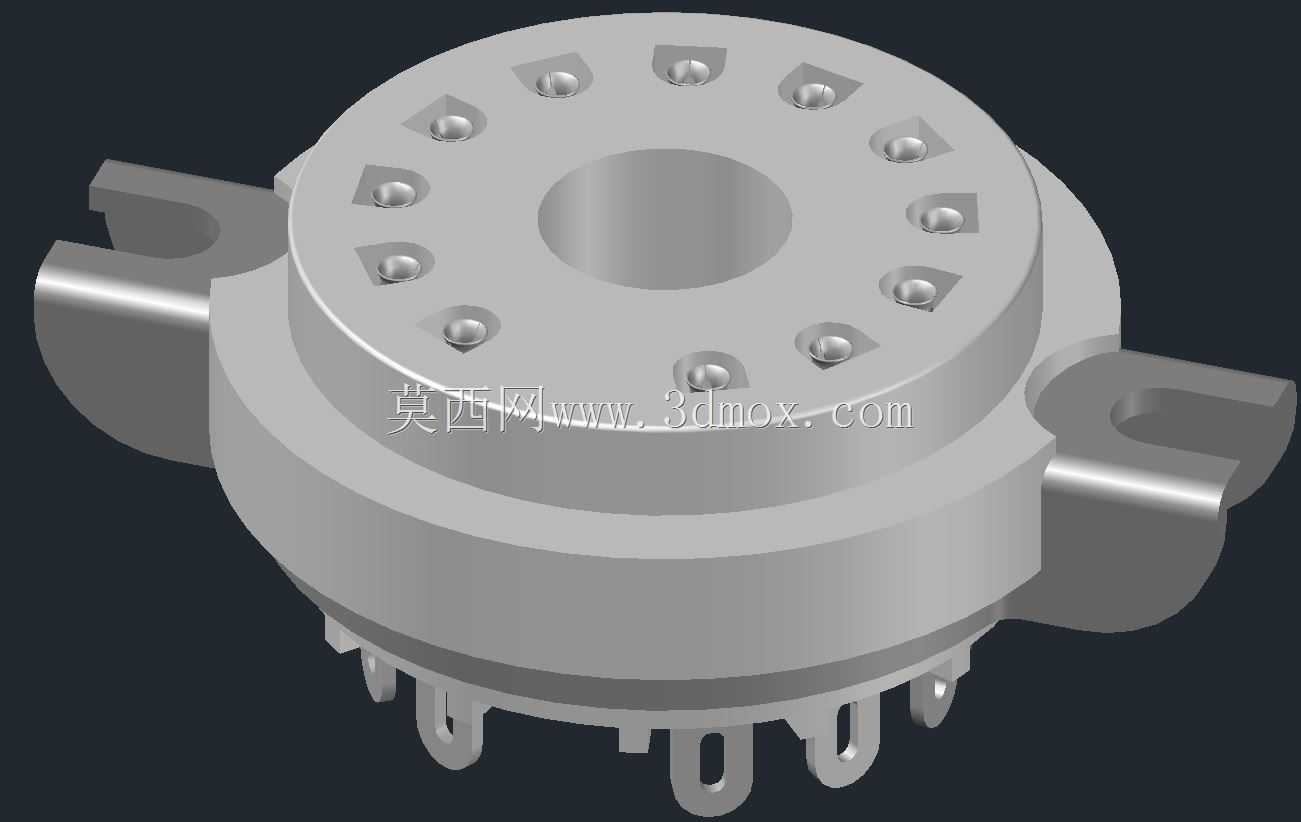

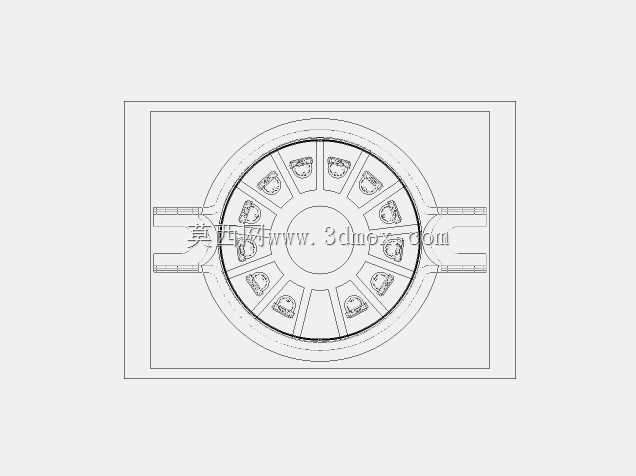

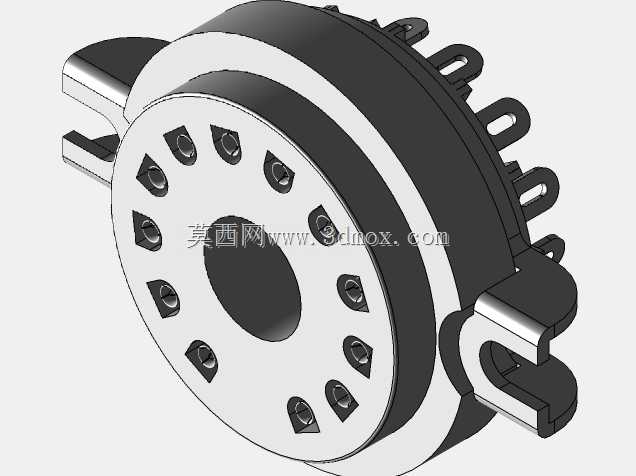

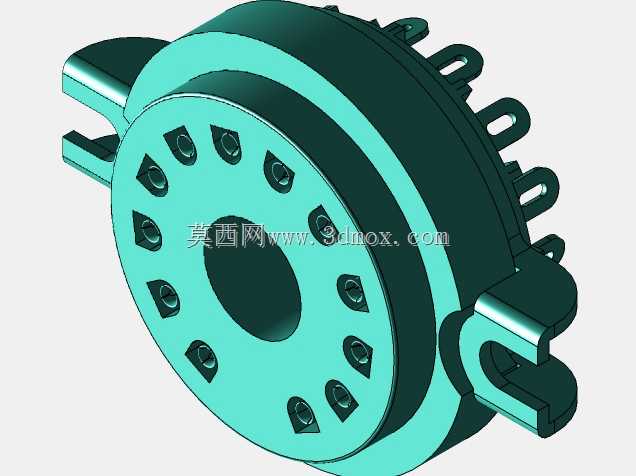

　　从结构设计来看，该管座采用圆盘式主体布局，中心设置圆形定位沉孔，对应真空管底部的中心定位柱，插装时能够快速对准管脚位置，避免插歪导致的管脚弯折、接触不良问题。圆周方向均匀排布十二个引脚安装位，每个引脚位都设置了独立的金属接触弹片安装槽，弹片采用弹性铜材冲压成型，表面做镀镍处理，既保证插拔时的接触压力，又能长期使用不氧化，降低接触电阻带来的信号损耗。主体基座采用耐高温电绝缘材料压制而成，能够承受真空管工作时散发出的持续高温，避免长期高温下出现基座变形、绝缘性能下降的问题，基座边缘对称设置两个带安装孔的固定耳，安装孔位的中心距经过匹配校准，能够直接固定在设备的金属 chassis 或者电路板预留安装位上，不需要额外做安装位的二次加工。

　　引脚部分采用弯脚直插设计，引脚伸出基座底部的长度统一，弯折角度一致，能够直接插入PCB板的对应过孔进行波峰焊接，不需要后期对引脚进行剪脚、弯折调整，适配量产电路板的自动焊接工艺。每个引脚的接触端采用收口式弹性结构，当真空管管脚插入时，弹片会从三个方向抱紧管脚，即使设备在移动、运输过程中出现振动，也不会出现管脚松脱、接触断续的问题，保证信号传输的稳定性。

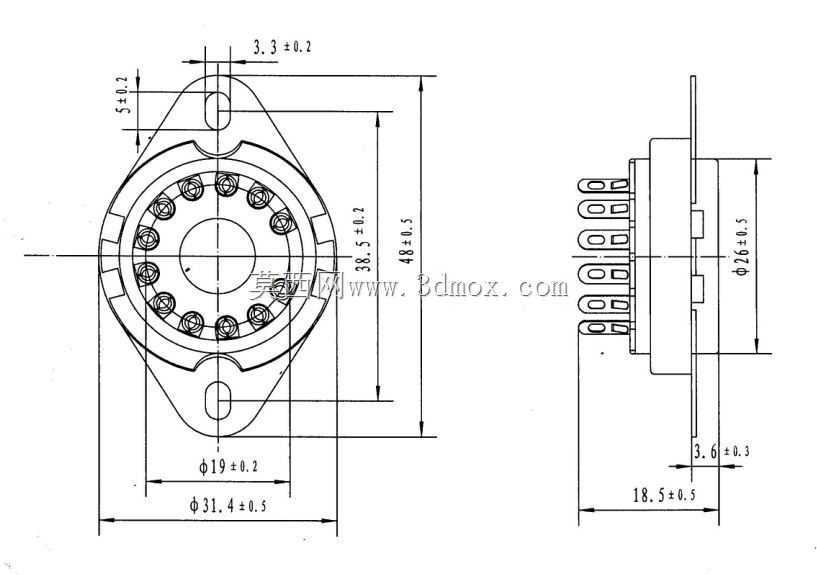

　　在外形尺寸的边界控制上，管座整体的圆盘外径、固定耳的总跨度、底部引脚的排布圆直径都严格匹配对应型号真空管的安装尺寸规范，安装后真空管底部与管座基座表面留有微小的散热间隙，能够让真空管工作时的热量通过间隙向外散出，避免热量堆积在管座位置加速绝缘材料老化。固定耳的安装孔采用沉孔设计，固定螺丝拧入后螺丝头部不会突出固定耳表面，不会干涉真空管的插拔操作，也不会和周边的其他电路元件产生空间干涉。

　　从实际选型适配的角度，这类管座的设计需要兼顾插拔寿命与接触可靠性，正常工况下能够承受数百次的真空管插拔而不出现弹片松弛、接触力下降的问题，绝缘基座的抗电强度满足高压电路的使用要求，因为真空管工作时部分电极会带有数百伏的直流高压，足够的绝缘性能能够避免相邻引脚之间出现跳火、漏电的问题，保障设备运行的安全性。在建模过程中，对每个引脚的弹片间隙、安装槽的配合公差都做了对应设置，弹片与安装槽之间预留了合理的装配余量，实际生产时能够顺利将弹片压入基座槽位，不会出现压装开裂、弹片偏移的问题，中心定位孔的尺寸公差按照间隙配合设置，既能够让真空管定位柱顺利插入，又不会出现间隙过大导致的管脚对位偏差。
