射频功率发射用811A电子管结构设计

　　在射频功率发射设备的结构设计环节，811A这类直热式碳化钍钨阴极三极管的选型适配，一直是中短波发射台、工业高频加热设备、业余无线电大功率功放单元设计中绕不开的核心器件选型项。不同于小信号放大用的微型电子管，811A的结构设计完全围绕大功率耗散、高压绝缘、散热效率三个核心工程需求展开，建模过程中需要优先匹配实际安装场景的边界约束，避免出现结构干涉、绝缘距离不足、散热路径受阻的问题。

　　从实际应用场景来看，811A真空管的核心用途是作为丙类功率放大单元的核心有源器件，在中短波频段实现射频功率的线性放大，单管额定阳极耗散功率可以覆盖百瓦级的输出需求，多管并联架构下可以实现千瓦级的功率输出，除了传统的广播发射设备，在工业高频感应加热、射频介质加热设备中，这类电子管也常作为振荡源的核心功率器件使用，相比固态功放器件，它的抗过载能力更强，在负载失配的极端工况下，短时间的过流、过压冲击不会直接造成器件永久性损坏，这也是很多老旧工业高频设备至今仍沿用该型号电子管的核心原因。

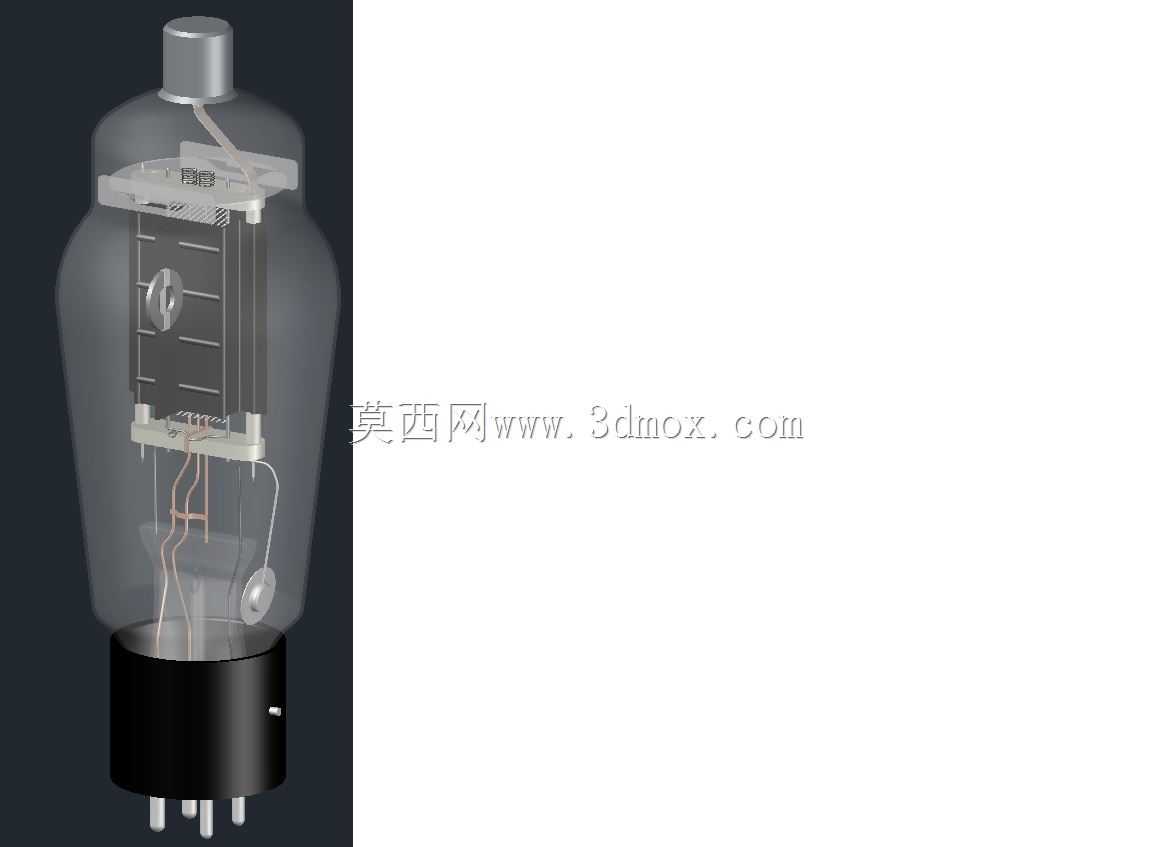

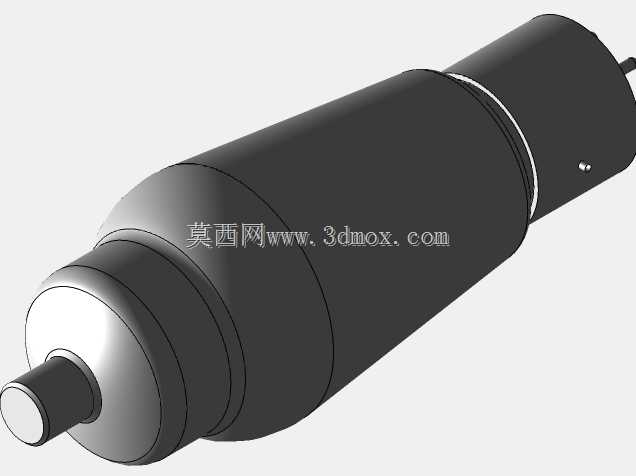

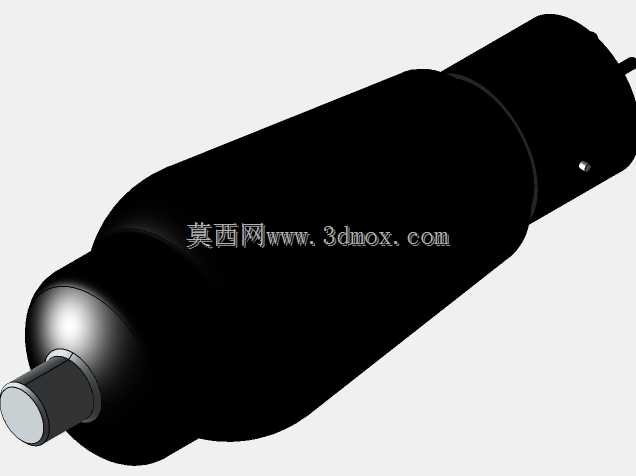

　　在产品功能特性的结构匹配上，建模时需要精准还原器件的几个核心结构特征：首先是玻壳的密封结构，整个管体采用硬质硼硅玻璃作为绝缘密封外壳，内部抽至高真空状态，建模时要注意玻壳的壁厚均匀性，尤其是阳极区域对应的玻壳部分，需要预留足够的热膨胀余量，避免器件工作时阳极高温传导至玻壳造成应力开裂；其次是内部电极的支撑结构，阴极采用直热式碳化钍钨丝结构，通过多组云母支撑片实现与栅极、阳极的同轴定位，建模时要还原云母片的定位卡槽结构，保证各电极之间的同轴度误差控制在工程允许范围内，避免极间距离不均造成的电场畸变，影响器件的放大参数一致性；栅极采用钼材料编制的网状结构，边缘通过金属支撑环固定，建模时要注意栅极与阴极的平行度，这一参数直接影响管子的跨导、放大系数等核心电参数，实际生产中栅极的热变形是造成功率管失效的常见原因，因此结构上栅极的支撑脚需要有足够的刚性，同时预留热膨胀的位移空间。

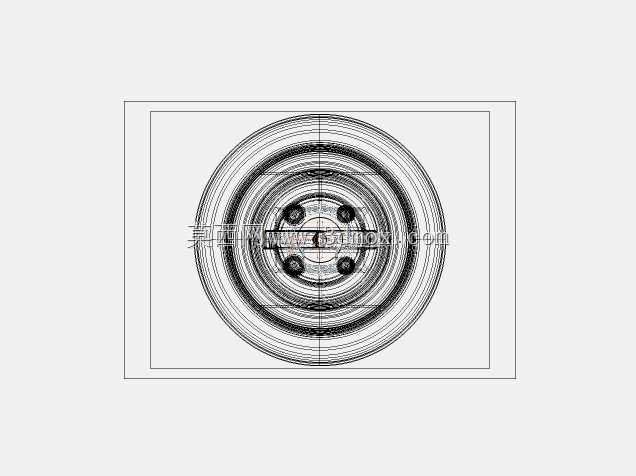

　　外形尺寸与安装边界的还原是这类电子管三维建模的核心实用价值所在，811A采用标准的八脚管基安装结构，管基的定位键、引脚间距需要完全匹配通用八脚管座的安装尺寸，建模时要严格控制引脚的直径、伸出长度、相邻引脚的中心距，保证器件可以顺利插入配套管座，不会出现引脚弯折、安装不到位的问题；管体上部的阳极引出端是金属帽结构，需要匹配标准的高压阳极帽卡扣尺寸，这部分是高压连接部位，建模时要注意金属帽的外径、卡槽深度，保证高压连接夹可以牢固卡接，避免高压打火；整个管体的最大外径、总高度尺寸需要匹配常见的管罩、散热风道设计，尤其是阳极部分的黑色涂层区域，是主要的散热面，建模时要还原这部分的表面结构，在做整机散热仿真时，可以准确设置散热面的热辐射、热对流参数，保证设备工作时管壳温度控制在允许范围内。

　　从设计思路的工程逻辑来看，811A的结构完全服务于大功率射频工作的需求：阳极采用碳化处理的金属材料，表面做黑化处理提升热辐射效率，工作时产生的热量一部分通过管基引脚传导至管座散热，大部分通过玻壳向外辐射散热，因此整机设计时不能在玻壳周围紧贴金属遮挡件，需要预留足够的散热空间；内部电极的引线全部采用低阻的金属材料，减少高频工作下的趋肤效应损耗，各电极的引出端都做了圆滑过渡处理，避免尖端高压打火；管内的消气剂结构布置在管基附近的金属屏蔽罩内，建模时不要遗漏这部分结构，它的作用是吸收管内工作时释放的微量气体，维持管内的高真空度，是保证电子管长寿命工作的核心结构之一。

　　在做配套设备的结构设计时，基于精准的811A三维模型，可以提前完成管座安装位、高压走线空间、散热风道、屏蔽罩结构的干涉检查，尤其是在多管并联的功放设备中，相邻电子管之间的中心距需要同时满足绝缘距离、散热空间、安装操作空间的三重要求，依靠精准的模型可以在设计阶段就规避后期样机制作时出现的安装干涉、绝缘距离不足、散热不畅等问题，减少样机迭代次数，缩短设备研发周期。对于射频设备的结构工程师而言，这类核心器件的精准三维模型，是整机结构布局、电磁兼容设计、热设计的基础输入条件，模型的结构还原度直接影响后续仿真分析结果的准确性，也直接关系到最终量产设备的工作可靠性。
