EI125规格带屏蔽外壳扼流圈结构设计

　　在工业电气控制、大功率音频设备、电源滤波回路的设计选型中，EI型叠片结构的扼流圈始终是兼顾成本与性能的主流选择，这款基于EI125（对应欧盟EI-96-4H）叠片规格设计的扼流圈，核心围绕600V电压等级、250mA额定工作电流的应用场景做结构适配，直流电阻参数匹配长时工作的温升要求，绕组采用分层缠绕工艺，在给定的铁芯窗口内完成漆包线的规整排布，避免层间击穿风险的同时，保证绕组的散热通路顺畅。

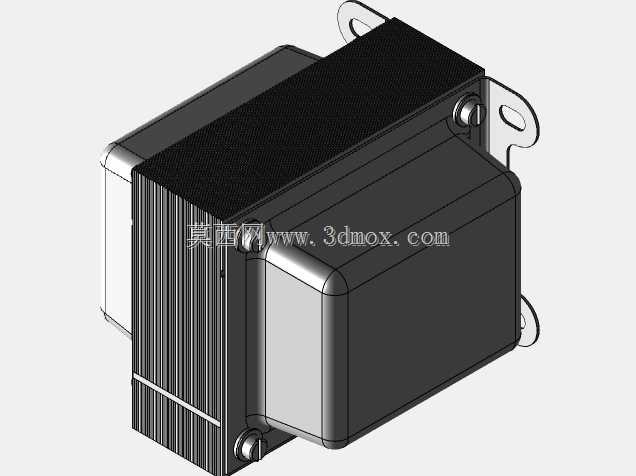

　　从结构组成来看，整套模型完整还原了产品的装配层级：最外层为冲压成型的金属屏蔽外壳，壳体采用弯折一体结构，侧边预留的固定耳片带有安装通孔，可直接通过螺栓固定在设备的安装板面上，耳片的弯折高度经过精确计算，保证壳体安装后与安装面之间留有均匀间隙，既可以避免壳体与安装面之间的硬接触磨损，也能为绕组散热预留空气流通的通道。壳体与铁芯之间通过侧边的紧固螺栓实现锁紧，螺栓的沉头设计完全贴合壳体表面，不会突出外壳轮廓，避免安装时与周边器件产生干涉。

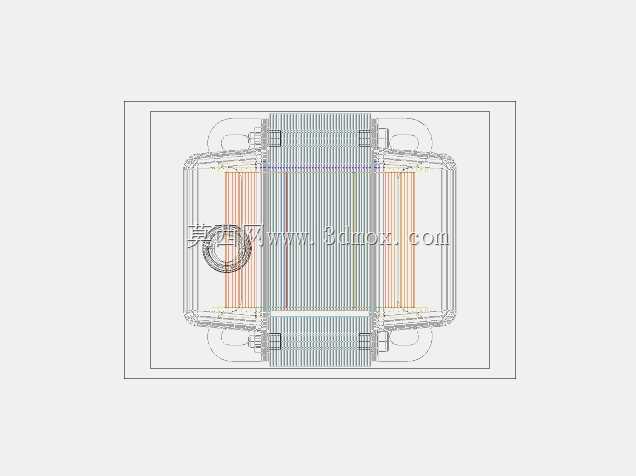

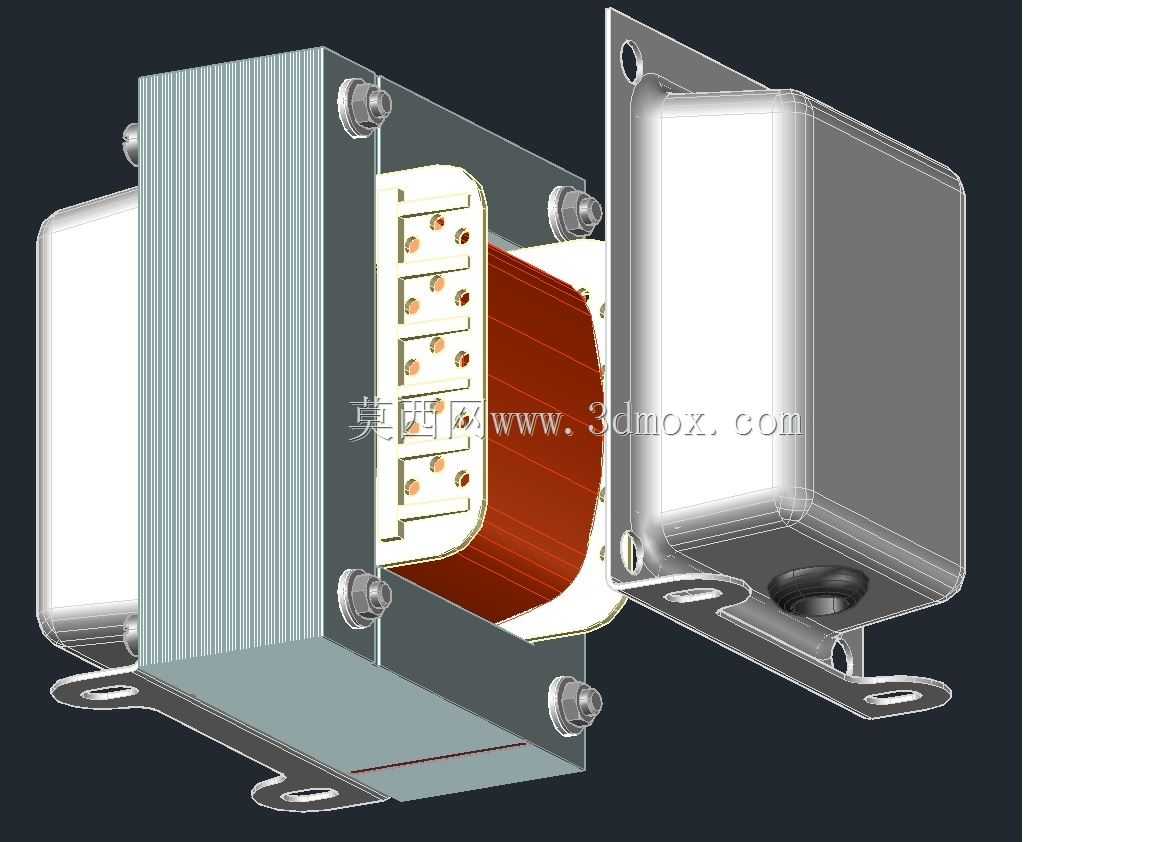

　　铁芯部分采用标准EI型硅钢片叠压结构，叠片的对齐精度直接影响扼流圈的电磁性能，模型中还原了叠片组的压紧结构，通过两侧的金属夹件将叠片组牢牢固定，避免工作过程中因电磁振动产生叠片松动、引发异常噪音。绕组部分包裹在绝缘骨架上，骨架采用耐高温绝缘材质注塑成型，侧边引出的接线端子排采用多引脚设计，每个引脚对应绕组的不同抽头，引脚的排布间距符合电气安全间隙要求，焊接端的结构设计方便外部导线的压接与焊接，同时端子排与金属壳体之间留有足够的绝缘距离，避免高压工况下的爬电风险。

　　在安装边界的设计考量上，这款扼流圈的整体外轮廓方正，所有突出结构均控制在安装投影面范围内，不会出现超出安装耳片边界的突出部件，方便在紧凑的设备腔体内部做布局排布。壳体的可拆卸结构设计，也方便后期运维过程中对绕组、接线端子做检查维护，不需要整体拆解器件即可完成接线紧固、外观检查等操作。从电磁兼容的角度考虑，全封闭的金属外壳可以有效屏蔽绕组工作时产生的电磁辐射，避免对周边的敏感电路产生干扰，同时也能阻挡外部环境中的灰尘、金属碎屑落入绕组间隙，降低绝缘失效的风险。

　　在实际工程应用中，这类扼流圈常被用在大功率电源的输入滤波回路、音频功率放大设备的电源退耦回路、工业变频设备的直流母线滤波环节，设计过程中需要重点匹配铁芯的饱和磁通密度与绕组的线径、匝数，保证额定电流下铁芯不会进入饱和状态，同时直流电阻的取值要平衡压降与损耗的关系，避免器件工作时温升过高影响周边元件的寿命。模型中还原的安装孔位尺寸、壳体间距、端子排布位置，都可以直接作为结构设计时的干涉检查参考，在做设备整体布局时，只需要导入模型即可验证安装空间是否充足，接线方向是否匹配走线需求，不需要反复核对二维图纸的尺寸标注，大幅提升结构设计阶段的效率。

　　另外，模型中呈现的绕组与铁芯、壳体之间的绝缘间隙设计，也符合低压电气设备的安全规范要求，所有带电部件与可接触金属外壳之间的绝缘距离都满足对应电压等级的爬电距离、电气间隙要求，不需要额外做绝缘补强处理即可满足安规测试的相关要求。安装支架的厚度选型也经过强度校核，在器件整体重量下，安装固定后不会出现支架变形、器件移位的问题，即使在有振动的工业设备场景下使用，也能保证固定的可靠性。
