管放配套定制绕线电力变压器结构

　　做胆机搭棚布线的时候，不少烧友和小批量音频设备厂都碰过市售变压器参数不匹配的问题——要么次级电压偏差大推不动管放工作点，要么安装孔位对不上机壳预留位，要么叠厚不对挤不下机壳内部的布线空间，这款定制绕线的电力变压器，就是专门针对管放大器的供电需求做的适配设计。从实际应用场景来说，这类变压器主要用在小功率电子管音频放大设备里，承担市电输入到管放各级工作电压转换的核心作用，初级侧对接220V市电输入回路，带1A的额定通流能力，足够覆盖单端小功率胆机的整机供电需求，次级输出375V高压与175mA的额定电流，刚好匹配常见小功率功率管、电压放大管的阳极高压供电要求，不用额外加限流或者分压回路就能直接搭入供电链路。

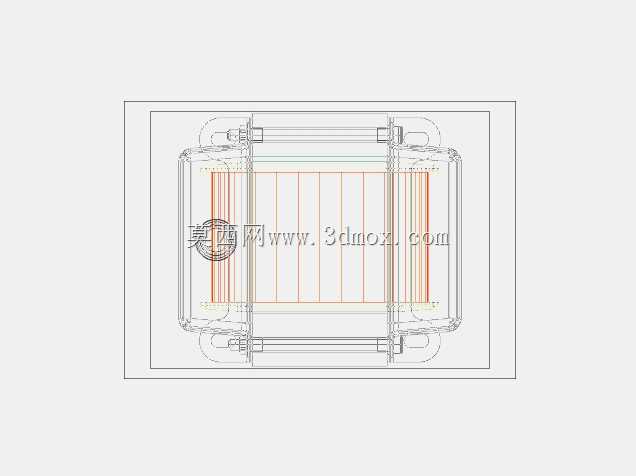

　　设计思路上完全围绕管放的实际使用痛点做了取舍，铁芯选用EI175也就是EI-114-4H的标准规格叠片，单片叠片厚度控制在0.5mm，这个厚度的硅钢片是音频变压器常用的规格，既能控制工频下的铁损，又能避免叠片过薄带来的加工成本飙升，叠装完成后的铁芯窗口预留了足够的绕线空间，初级绕组和次级绕组之间做了绝缘隔离层，避免高压侧和市电侧的击穿风险，绕组绕制完成后做了浸漆处理，既能固定线包避免长期使用后绕组松动产生异响，又能提升防潮能力，适配不同湿度的使用环境。

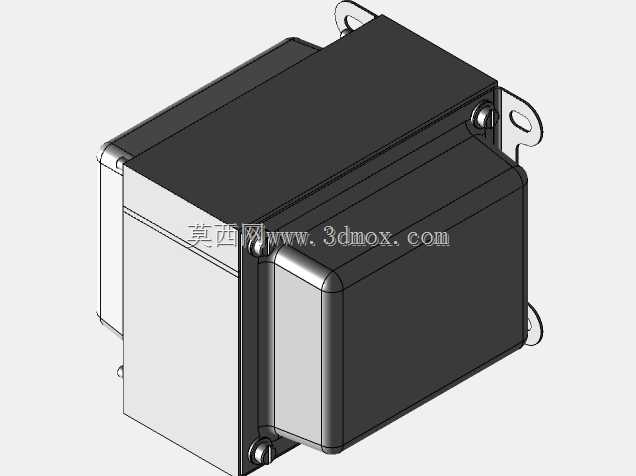

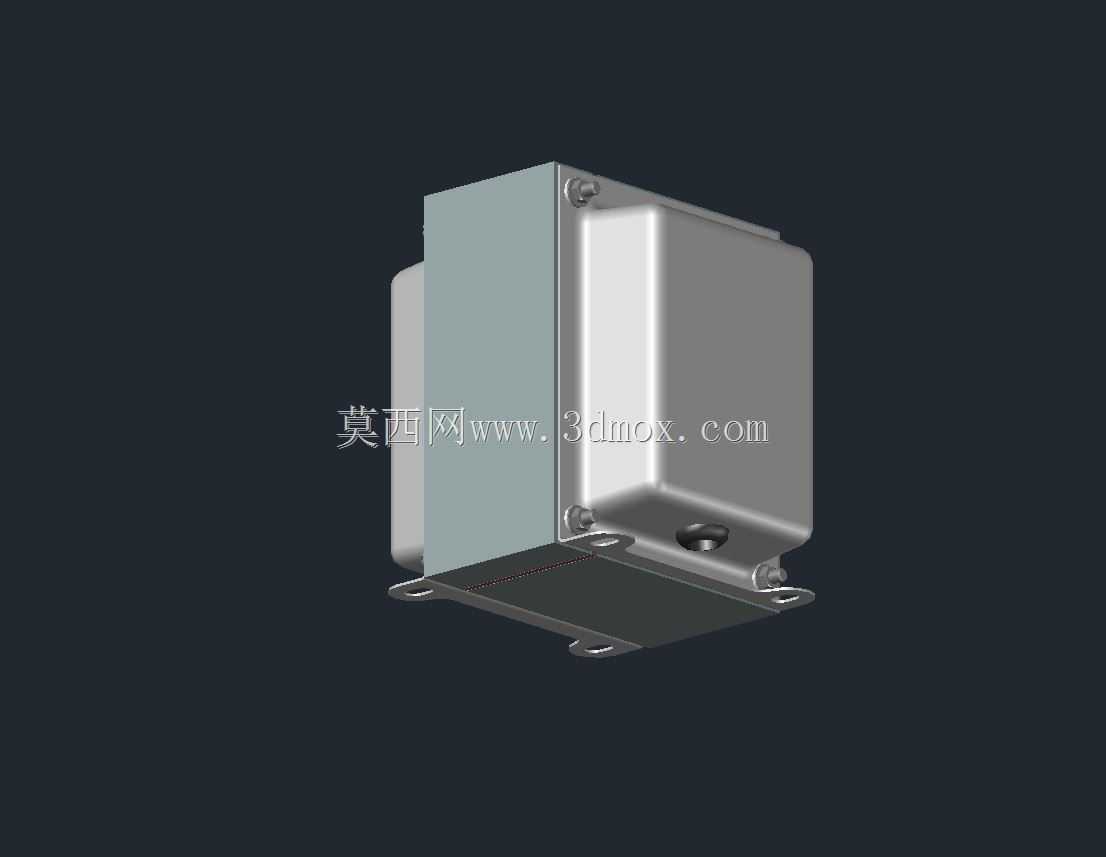

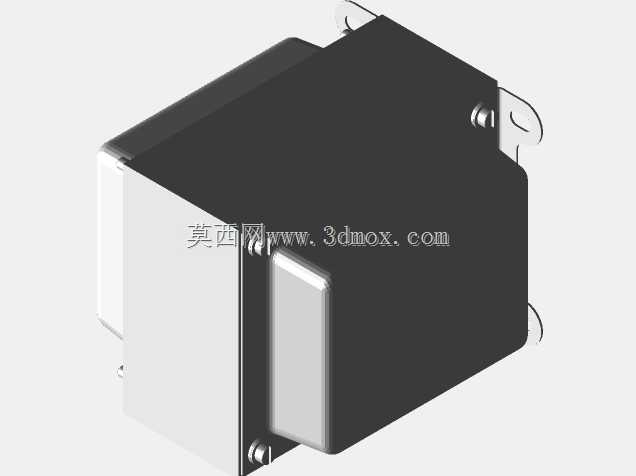

　　外壳采用封闭式的金属屏蔽结构，折边成型的金属罩把整个线包和铁芯完全包裹在内，金属罩和安装底座之间通过固定螺丝锁紧，底座上预留了四个对称的安装固定孔，孔位间距匹配标准EI114铁芯变压器的通用安装尺寸，不管是搭棚焊的自制胆机，还是批量生产的成品管放设备，都能直接对位安装，不用重新在机壳上打孔。安装边界上需要注意，底座的固定孔是带翻边的通孔，适配M4规格的固定螺丝，安装时需要在变压器和机壳之间预留至少2mm的绝缘垫空间，避免底座和机壳的金属部分直接导通引入交流声，金属罩的顶部和侧面都预留了轻微的散热间隙，日常工作时的温升控制在安全范围内，不用额外加装散热片就能满足长时间连续工作的需求。

　　从结构细节来看，引出线的位置从底座侧面穿出，每个引出线都做了线号标识，初级的市电输入端、次级的高压输出端标识清晰，接线时不用反复核对绕组定义，能减少装配时的接线错误概率。金属外壳的边角做了圆角处理，装配时不会划伤布线的绝缘层，也不会刮伤操作人员的手，整体结构没有多余的冗余设计，所有结构都围绕供电稳定性、安装便捷性、屏蔽抗干扰这几个管放供电的核心需求设计，不管是用来复刻经典胆机电路，还是做定制化的音频放大设备，都能直接适配对应的安装空间和电气参数要求，不用再对变压器本身做二次改造。实际装机测试的时候，这款变压器的空载电流控制在合理区间，带载时的电压压降小，高压输出的稳定性足够支撑管放的静态工作点稳定，金属屏蔽壳能有效阻隔绕组漏磁，避免漏磁干扰附近的音频信号线产生交流底噪，这也是管放供电变压器和普通工频电力变压器最核心的设计差异——普通电力变压器只需要满足电压转换和功率要求，而管放用的变压器还要额外考虑漏磁屏蔽、绕组分布电容控制这些影响音频回放效果的细节，这款结构在设计时就把这些因素都纳入了考量，线包的绕制分层、屏蔽层的接地预留、外壳的导磁屏蔽结构，都是为了降低对音频回路的干扰。
