UX4标准釉面陶瓷四针电子管安装基座

　　这款四针管座主要面向老式电子管音频设备、高压测试仪器、射频功率放大装置的电路装配场景，作为电子管与PCB板或金属机箱之间的固定连接载体，承担电子管引脚定位、电气绝缘、结构支撑三重作用，尤其适配UX4/JEDEC A4-10规格的直插式四脚电子管，在胆机功放、老式无线电收发设备、工业高频加热装置的维修与复刻生产中应用广泛。从实际使用场景来看，这类陶瓷管座需要长期承受电子管工作时传导的壳体高温，同时要满足高压引脚间的绝缘耐压要求，还要在设备移动、运输过程中为玻璃壳体的电子管提供足够的夹持支撑力，避免引脚受剪切应力断裂、玻璃管壳受震动碎裂。设计上主体基座采用釉面陶瓷材质，相比传统电木材质管座，高温下不会出现碳化、绝缘性能下降的问题，

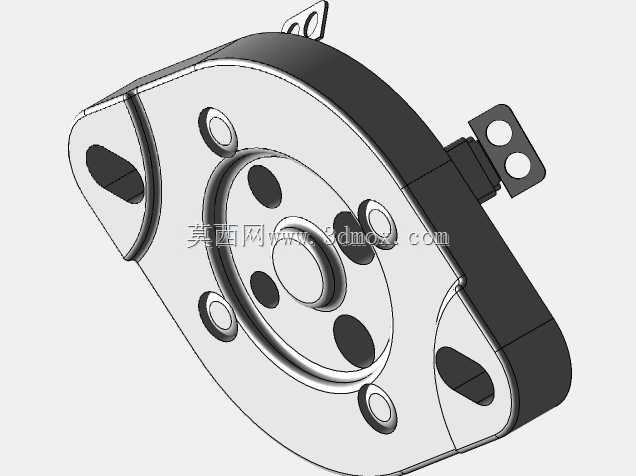

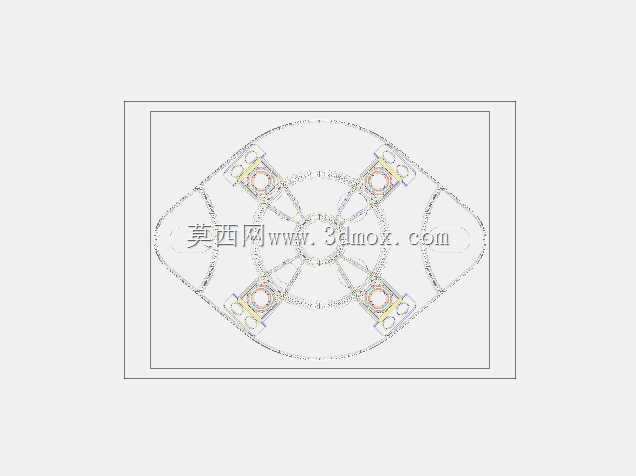

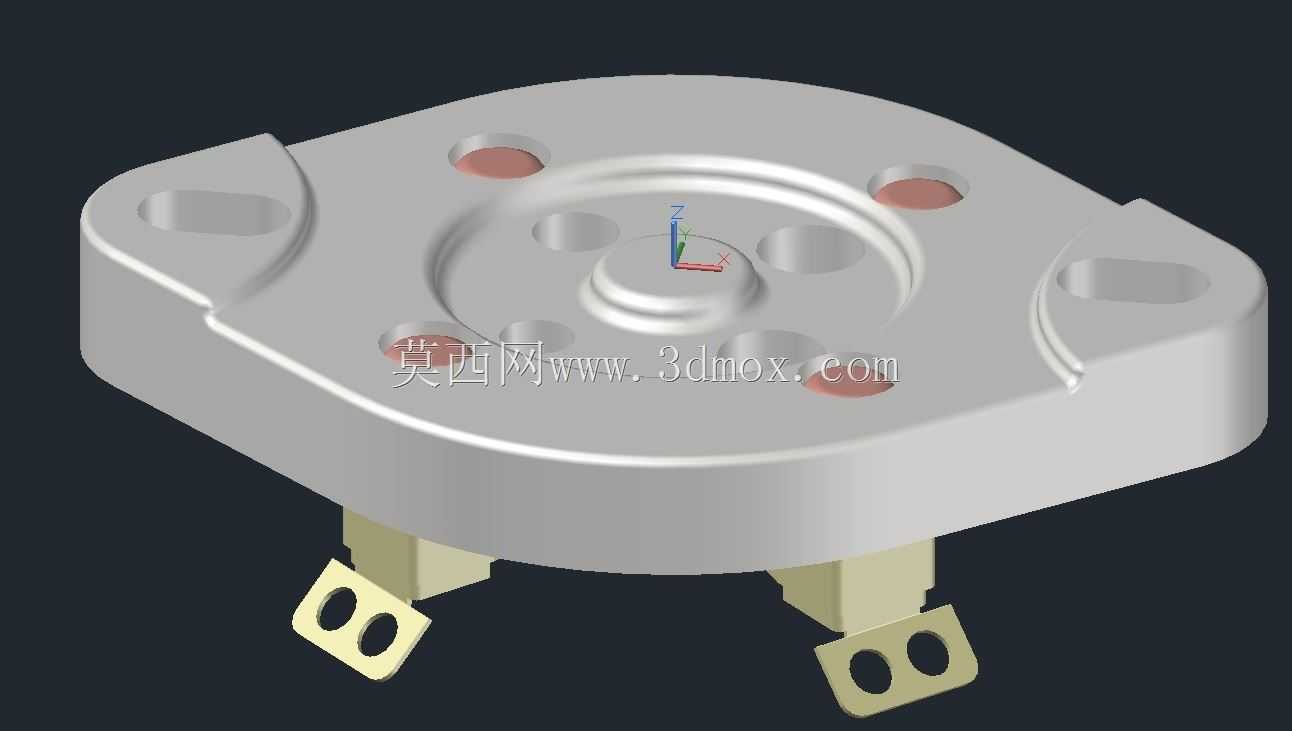

　　釉面处理让表面不易积灰，在高湿度环境下仍能保持稳定的表面绝缘电阻，避免高压引脚间出现爬电打火的问题。基座上部的圆形定位凸台完全匹配对应规格电子管的底部定位环尺寸，安装电子管时可以直接卡入定位，不需要反复调整引脚对位，四个引脚插孔的位置度公差控制在0.1mm以内，能保证电子管插装后引脚不会出现偏斜、受力不均的情况。基座的法兰安装边设计了两个对称的异形安装沉孔，既可以使用M3规格的螺丝从正面沉头固定，也能适配机箱上的卡装结构快速装配，沉孔深度经过核算，固定后螺丝头部不会突出法兰平面，不会干涉电子管底座的贴合安装。下部伸出的四个接插引脚采用铜质基材表面镀锡处理，每个引脚末端设计了双孔焊线结构，既可以直接插入PCB板进行波峰焊接，

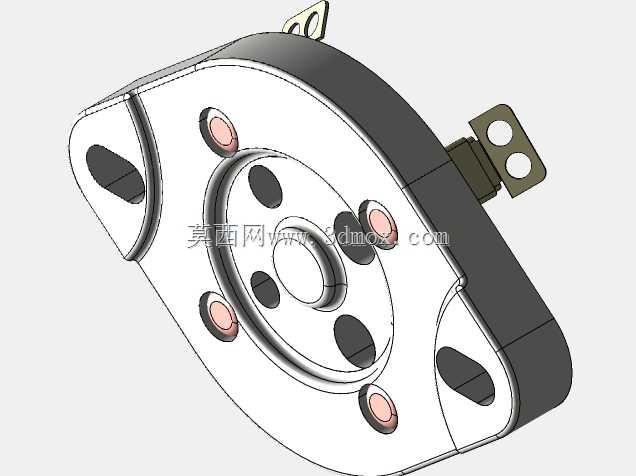

　　也能穿入导线进行手工搭棚焊接，双孔结构能让焊锡与引脚的结合面积更大，大电流工作下不会出现引脚脱焊、接触电阻过大发热的问题。法兰面上的四个圆形凹点是装配定位标记，对应电子管的四个引脚定义方向，装配时按照标记对位，能避免电子管插反导致的电路接反、器件烧毁问题。基座中部的环形凸筋一方面增强了陶瓷基座的结构强度，降低烧结和安装过程中出现开裂的概率，另一方面在基座与安装面板贴合时，能形成一圈密封间隙，减少机箱内部的灰尘、潮气从安装孔位置进入设备内部。从安装边界尺寸来看，法兰最大宽度适配标准电子管座安装开孔尺寸，安装孔中心距符合行业通用安装规范，不需要在机箱面板上重新定制开孔，可以直接替换同规格的老式电木管座，

　　引脚伸出法兰面的长度兼顾了PCB焊接和搭棚焊接的两种走线需求，不管是工业化批量生产的PCB装配工艺，还是手工定制设备的搭棚焊接工艺都能适配。实际选型使用时需要注意，这款管座的陶瓷基座耐温上限满足常规功率电子管的壳体散热温度要求，引脚的载流量可以适配常见小功率四脚整流管、功率输出管的工作电流需求，安装时不要过度拧紧固定螺丝，避免陶瓷基座受挤压应力出现暗裂，焊接引脚时要控制焊接温度和时间，避免高温传导到陶瓷与引脚的结合位置，导致密封性能下降。
