在高真空实验设备、电子束加工装置以及老式射频测试仪器的腔体内部,这类五针陶瓷管座是信号馈入与电极引出的核心承载部件,很多做真空系统搭建的结构工程师在选型时,都会优先考虑釉面陶瓷基材的插接结构,毕竟普通塑料基材在高真空环境下会持续放气,根本达不到10^-5Pa以上的真空度要求,金属基材又容易出现极间爬电的问题,陶瓷釉面的致密层刚好能同时解决低放气率和高绝缘强度两个核心痛点。

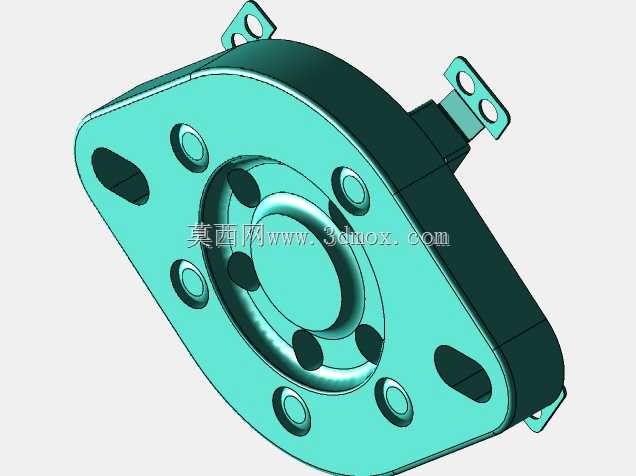

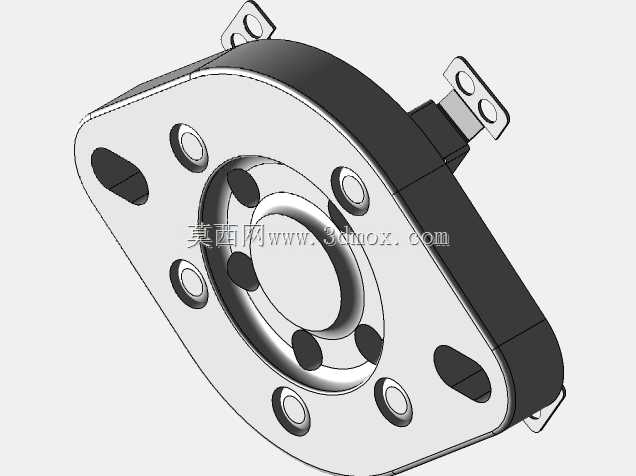

从实际安装场景来看,这个管座的安装法兰采用了近似三角的切边圆形轮廓,法兰边缘均匀分布了四个沉头安装孔,孔位做了锪平处理,安装时可以直接用M3的内六角螺丝从外侧穿入,把整个管座固定在真空腔体的壁面开孔上,法兰和腔体壁之间只需要加一片无氧铜或者氟橡胶的密封垫片,就能满足真空密封的压紧要求,不需要额外做焊接固定,后期维护更换的时候拆装也很方便。法兰下方伸出的两个带双孔的固定支脚,是用来在腔体内部做线束绑扎固定的,避免设备抽真空时气流冲击把电极引线扯歪,也能减少引线晃动带来的信号干扰,很多新手工程师做真空馈通设计的时候经常忽略内部引线的固定,抽气过程中引线被气流甩到腔体内壁造成短路的故障并不少见,这个支脚结构刚好能规避这类问题。

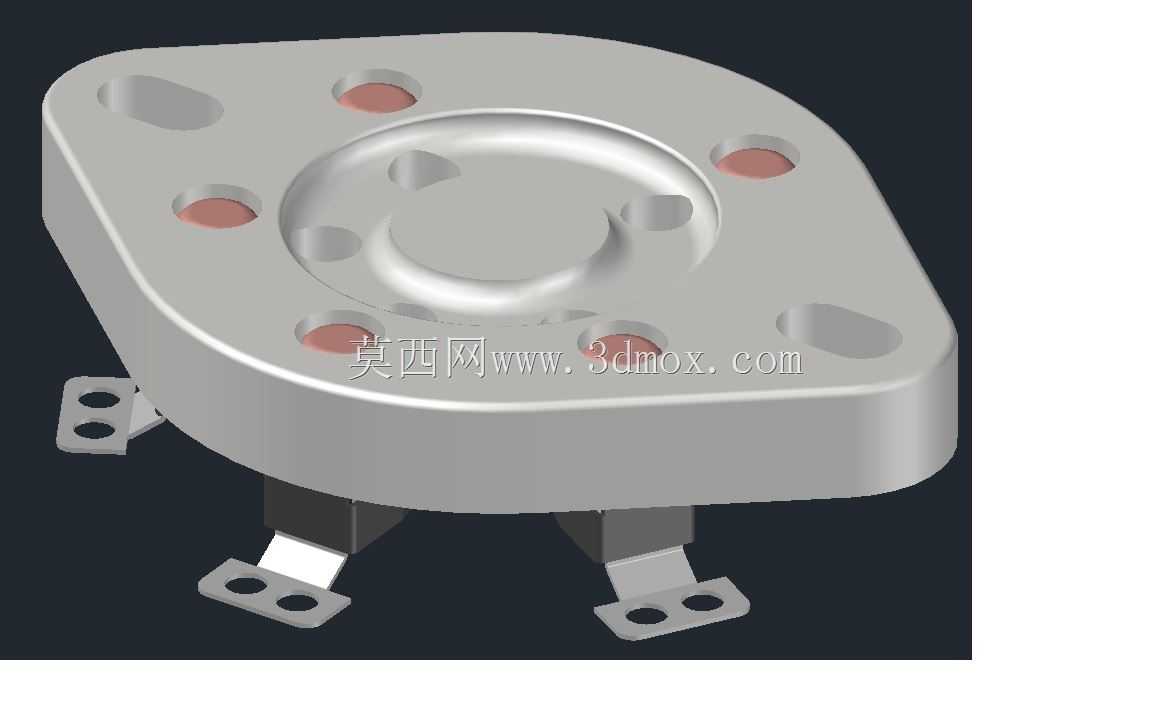

主体的陶瓷基座部分做了阶梯式的内凹结构,中心的圆形凸台是用来和配对的插头做定位配合的,凸台周围均匀分布的五个电极安装孔,孔位的同轴度公差控制在0.02mm以内,既能保证插头插入时的顺畅度,又能避免电极插歪造成的接触不良。陶瓷基座的釉面处理不是为了外观好看,而是把陶瓷烧结后表面的微小孔隙完全封死,进一步降低材料的表面放气率,同时光滑的釉面也不容易吸附真空腔体内的工艺粉尘,做腔体清洁的时候用无尘布沾无水乙醇擦拭就能清理干净,不会像素面陶瓷那样藏污纳垢,影响真空系统的本底真空度。

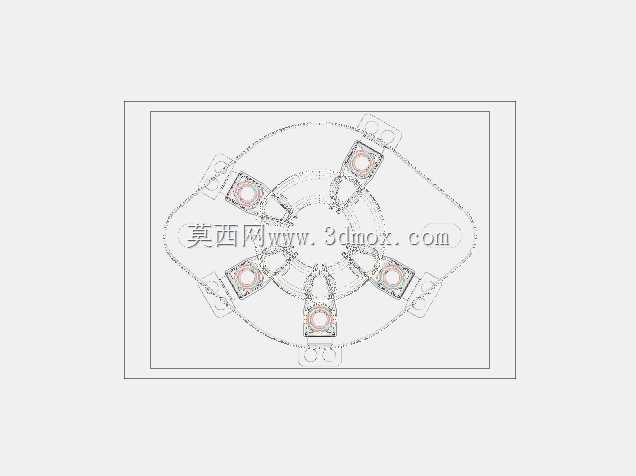

做三维建模的时候,这个零件的建模难点主要在几个异形结构的处理上,首先是法兰边缘的切边轮廓,不能直接用正圆形拉伸之后切边,要考虑安装时的扳手空间,四个沉头孔的位置要和切边轮廓保持足够的壁厚,避免安装螺丝的时候陶瓷受力开裂;其次是下方支脚的折弯角度,要和电极引线的出线方向保持匹配,两个支脚的安装孔中心要在同一个平面上,不然绑扎线束的时候会出现应力集中,长期使用后支脚容易从陶瓷基座上断裂;还有电极安装孔的内部倒角,建模的时候要在孔的两端做0.2mm的圆弧倒角,避免安装电极的时候尖锐的孔边刮伤电极的绝缘层,造成极间短路。
从实际使用的性能边界来看,这个管座的电极之间可以承受最高5kV的直流电压,绝缘电阻在常温下能达到10^12Ω以上,适用的工作温度范围从-55℃到300℃,不管是做高温真空烘烤除气,还是低温环境下的实验测试,结构尺寸都不会出现明显的形变,密封性能也能保持稳定。和同规格的其他管座相比,这种中型尺寸的UX5/U5A管座不需要太大的安装开孔,法兰的最大外径不到50mm,在空间紧凑的小型真空腔体上也能安装使用,五个电极的通流能力可以达到单芯5A,既能传输弱电流的测试信号,也能给腔体内的加热组件、小功率电极供电,不用在腔体上额外开多个馈通开孔,能有效减少真空系统的泄漏点。
很多结构工程师在做真空设备的馈通设计时,容易只关注电极的数量和通流能力,忽略管座本身的材料放气率和安装密封结构,这个管座的法兰密封面做了0.8μm的表面粗糙度处理,和密封垫片贴合的时候不会出现微观的泄漏通道,陶瓷和金属电极之间采用了高温钎焊的密封工艺,电极和陶瓷结合的位置也不会出现慢泄漏的问题,长期使用不需要频繁更换密封件。在三维装配设计的时候,要注意给管座的插头侧留出至少30mm的操作空间,方便后期插拔插头,内部的支脚位置要和腔体内的其他零部件保持至少10mm的安全距离,避免支脚和其他金属部件接触造成接地短路。
