老式电子设备用八进制管座结构设计

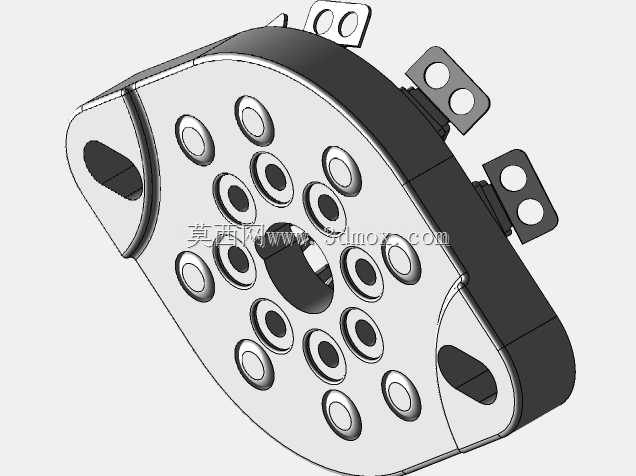

　　在老式电子硬件的维护、复古电子设备复刻以及早期军用电子装备的备件复原场景中，这类八进制管座是支撑老式真空电子管可靠安装与电气连接的核心基础部件，常见于上世纪中期的通信电台、工业控制机柜、老式广播发射设备、早期计算机运算单元的板卡安装位，承担电子管的机械固定、引脚电气导通、屏蔽层接地等多重作用，不少老式风冷电子管设备的风扇安装位周边，都会配套这类重型管座来适配大功耗八脚电子管的安装需求。从结构设计逻辑来看，这款管座采用基座加周向均布接触弹片的布局，基座采用带安装沉孔的扁平盘式结构，边缘预留的两个对称安装孔位可直接通过螺丝固定在设备的金属安装面板或者绝缘安装板上，安装面做了贴合处理，能保证安装后基座与安装面完全贴合，

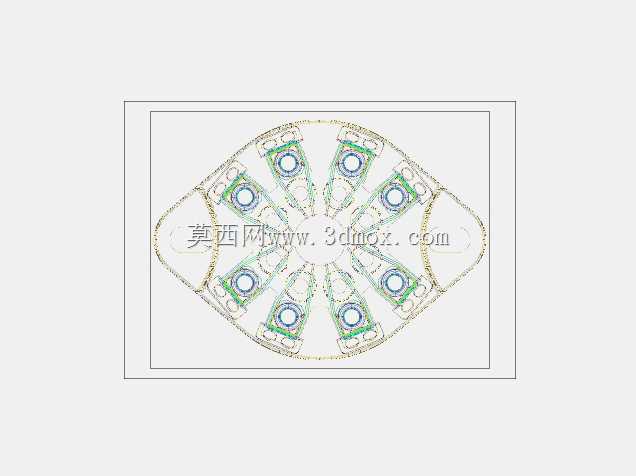

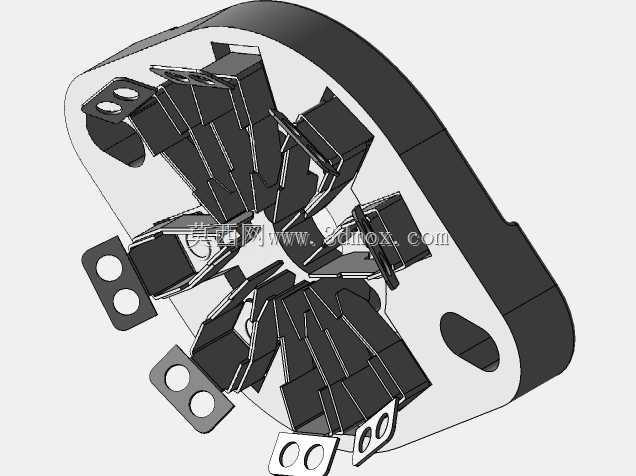

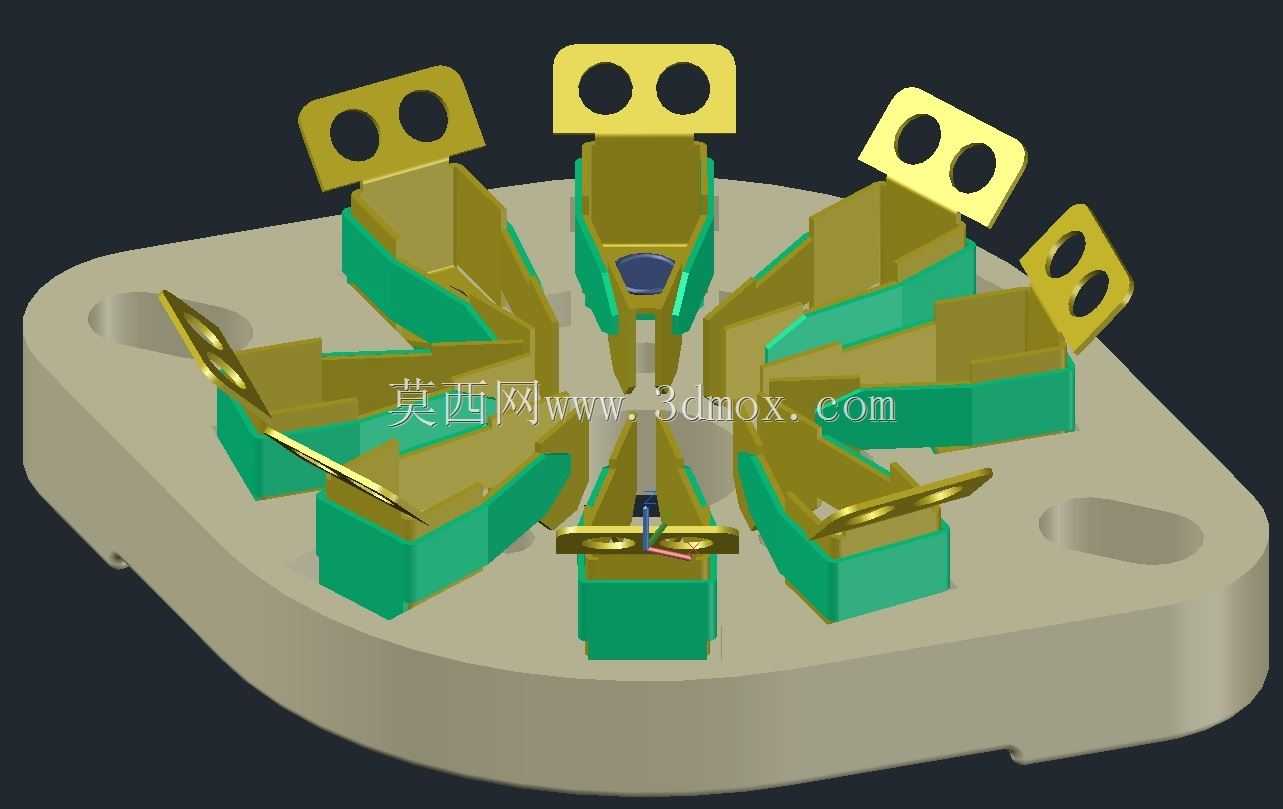

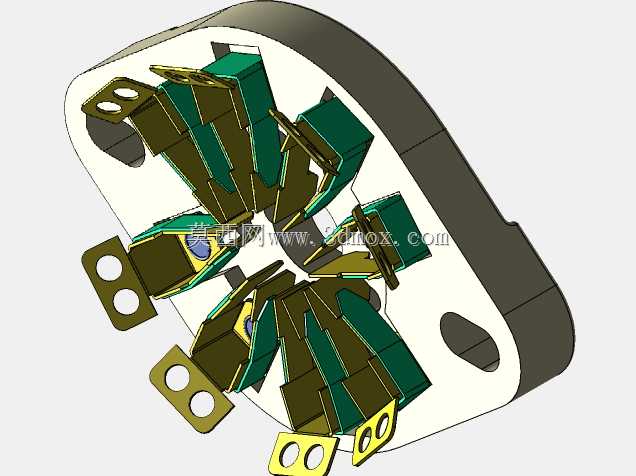

　　避免长期使用后出现松动偏移。周向均匀分布的八组接触单元，每组都包含带双安装固定孔的外接接线片、弹性接触夹片、绝缘隔层三个部分，接线片向外探出基座边缘，方便操作人员在设备布线时直接焊接引线，不需要额外在基座内部走线，降低布线难度的同时也能减少引线之间的信号干扰；弹性接触夹片采用带弧度的铜质镀金结构，夹持力经过匹配设计，既能保证电子管插入后引脚与夹片之间的接触电阻足够小，避免大电流工作时出现接触点发热的问题，也能在插拔电子管时提供合适的阻尼感，不会因为夹持力过大导致电子管引脚弯折，也不会因为夹持力过小造成接触不良。每组接触单元之间设置的绿色绝缘隔块，采用耐温绝缘材料压制而成，将相邻的导电部件完全隔开，即使在高湿度、强振动的使用环境下，

　　也能避免相邻引脚之间出现爬电、短路的问题，符合军用电子装备的环境适应性要求。管座中心位置设置了定位与缓冲结构，带双弹簧的中心顶杆可以在电子管插入时提供轴向缓冲，避免电子管插装时用力过猛导致管基陶瓷碎裂，同时中心的定位结构可以和八脚电子管管基的定位凸起配合，防止电子管插反导致引脚接错，从结构上杜绝装反的风险。基座底部的轮廓做了适配安装腔体的切边设计，当管座嵌入设备面板的安装沉槽时，切边结构可以和沉槽的定位边配合，防止管座在拧紧固定螺丝时发生跟转，降低现场安装的操作难度。接触弹片的弯折角度经过反复校核，当电子管完全插到位时，弹片的接触点刚好压在电子管引脚的镀金接触区域，保证接触的可靠性，同时弹片的形变范围预留了足够的余量，

　　即使经过上百次插拔，弹片也不会出现塑性变形，依然能保持稳定的夹持力。在实际选型应用中，这类重型八进制管座相比普通民用级八脚管座，绝缘耐温等级更高，接触件的载流能力更大，不仅可以适配普通小信号八脚电子管，也能适配功耗更高的功率输出管、整流管，在老式电子管功放、复古电子管测试仪器、军用移动电台的复原维修项目中，这类结构的管座是替换老化失效原配件的首选，其安装尺寸完全遵循早期军用标准的规范，不需要对原有设备的安装位做任何修改，就可以直接替换安装。从建模细节来看，所有接触弹片的厚度、绝缘隔块的安装卡槽、接线片的开孔位置、基座的安装孔距都严格按照实物测绘尺寸还原，每个部件之间的装配间隙都做了合理预留，既可以直接用于3D打印制作小批量的替换备件，也可以作为复古电子设备设计时的标准件模型直接调入装配体，不需要重新绘制管座的安装占位，能大幅缩短复古电子设备的结构设计周期。在进行设备结构布局时，只需要按照管座基座的外轮廓预留足够的安装空间，在接线片对应的位置预留引线走线槽，在中心位置预留顶杆的活动余量，就可以完成管座的安装布局设计，不需要额外考虑复杂的适配结构。
