UX6釉面陶瓷六针真空管路连接管座

　　在真空获得与真空工艺设备的气路、信号集成布设场景中，这类多针管座是腔体壁面穿装连接的核心密封承载部件，常见于电子束加工、真空镀膜、半导体前道工艺的小型真空腔体，以及实验室级别的真空测试台架上，用来同时实现真空管路的密封贯通与多组电信号的穿腔传输，避免在腔体壁面单独开设多个安装孔位破坏腔体整体结构强度，也减少了多位置密封带来的泄漏风险点。

　　从实际使用的功能逻辑来看，这款管座采用釉面陶瓷作为主体绝缘密封材质，陶瓷基体本身具备极低的放气率，在高真空甚至超高真空环境下不会释放多余气体破坏腔体内真空度，同时釉面处理后的陶瓷表面致密光滑，不容易吸附工艺过程中的残留气体、粉尘或者镀膜材料颗粒，日常维护时仅用无尘布沾取无水乙醇擦拭即可完成清洁，不会出现污染物嵌合在基体孔隙中难以清理的问题。六根插针均匀分布在中心密封区域周边，插针与陶瓷基体之间采用高温烧结封接工艺，保证金属与陶瓷结合面的气密性，避免出现穿腔位置的微漏问题，插针本身采用可伐合金材质，热膨胀系数与陶瓷基体接近，在设备烘烤除气的温度循环过程中，不会因为两种材料热胀冷缩量不一致出现密封面开裂的情况。

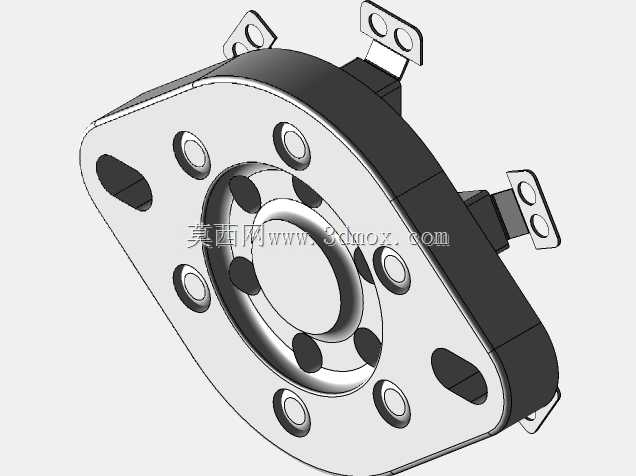

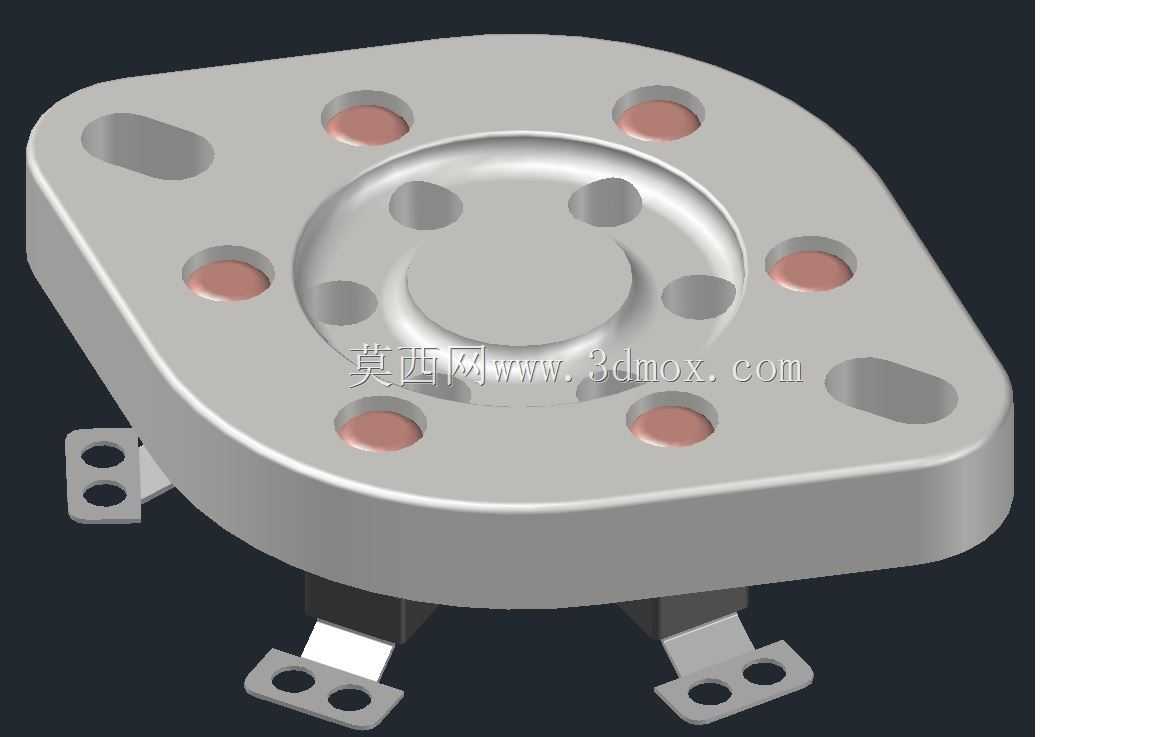

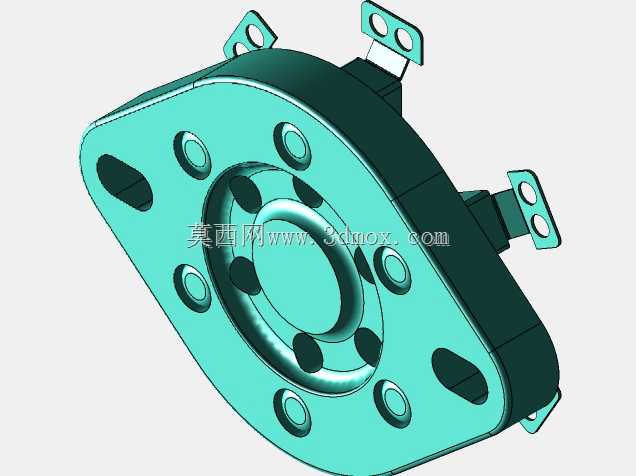

　　设计过程中首先要考虑的是安装边界的适配性，这款管座的法兰安装面采用近似菱形的切边结构，相比同通径的圆形法兰，切边结构可以在狭小的腔体壁面位置节省横向安装空间，两个长圆形安装腰孔对称分布在法兰长轴两端，腰孔的设计允许安装时存在一定的位置公差，不需要在腔体壁面打孔时做到绝对的位置精准，降低了腔体加工的精度要求，安装时可以顺着腰孔方向微调管座角度，方便后续外部管路与接线的排布。法兰密封面为平面结构，可适配金属无氧铜密封圈或者氟橡胶O型圈，根据不同的真空度等级选择对应的密封件：粗真空、低真空场景下使用氟橡胶O型圈即可满足密封要求，安装拆卸方便成本低；高真空场景下更换无氧铜密封圈，配合法兰螺栓的均匀压紧，就能实现10^-5Pa量级的漏率指标。法兰面上分布的六个沉孔位置对应插针的安装点位，沉孔设计可以让插针的焊接端完全沉入法兰内部，不会突出法兰密封面影响密封圈的压紧效果，同时沉孔周边的凸台结构可以增强陶瓷基体局部的结构强度，避免安装螺栓压紧时应力集中导致陶瓷开裂。

　　管座下方伸出的三个带双安装孔的固定支脚，是用来在腔体外部承接接线端子或者管路接头的，支脚采用弯折的金属片结构，与陶瓷法兰基体烧结为一体，不需要额外加装固定支架，外部的接线护罩或者管路快插接头可以直接通过螺丝固定在支脚上，避免外部接线的重量直接拉扯插针导致封接面松动漏气，双安装孔的设计可以适配不同尺寸的接头护罩，兼容不同规格的外接配件。中心区域的凹型结构是管路贯通的主通道，凹面的圆弧过渡设计可以减少管路内部的气流阻力，在真空抽气过程中不会出现气流死角，避免残留气体在死角位置缓慢释放影响真空度的抽达效率，同时凹面结构也可以对插入的管路接头起到定位导向作用，安装时不需要反复调整接头位置，顺着凹面推入即可完成对接。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是法兰密封面的平面度，整个密封面的平面度公差需要控制在0.02mm以内，否则压紧密封圈时会出现局部间隙导致泄漏；其次是安装腰孔的位置度，两个腰孔的中心距公差控制在±0.1mm，保证与腔体壁面的安装孔位能够顺利适配；插针伸出法兰面的长度需要统一控制在3mm±0.2mm，既保证插针与外部接线端子有足够的接触长度，也不会因为插针过长导致接线时出现弯折变形；支脚安装孔的同轴度需要控制在0.05mm以内，避免外接配件安装时出现螺丝无法穿入的问题。另外陶瓷基体的所有棱边都做了R0.5mm的圆角处理，避免安装过程中尖锐棱边划伤操作人员，也减少棱边位置的应力集中，防止陶瓷在受到外力冲击时出现崩边开裂的问题。

　　在实际选型替换时，需要注意这款管座适配的是1F6、2A5规格的配套接头，插针的间距与直径都和对应规格的接插件完全匹配，不需要额外加工转接件就可以直接对接，安装时螺栓的压紧力矩需要控制在8N·m左右，采用对角分次压紧的方式，不要单次将单个螺栓拧到额定力矩，避免陶瓷法兰因为局部受力不均出现碎裂。日常使用过程中要避免硬物敲击陶瓷基体，釉面陶瓷虽然结构强度较高，但是受到尖锐硬物冲击时还是容易出现裂纹，一旦陶瓷基体出现肉眼可见的裂纹，这个管座就无法继续在真空场景下使用，必须及时更换，避免出现泄漏导致整个真空系统无法达到工作真空度。
