RH608电子管音频功率放大器结构设计

　　这款RH608管放大器属于小功率音频放大设备，核心定位是桌面级高保真音频重放场景，适配8欧姆阻抗的扬声器单元，在8欧负载下可输出2W的额定功率，适合小空间近场听音使用，常见于个人音频工作室、桌面HiFi系统搭建、复古音频设备复刻等场景，能够为动圈扬声器提供足够的驱动能力，还原音频信号的细节质感。从电路架构来看，设备前级电压放大环节采用12AT7电子管，工业场景下可直接替换为同参数的6201工业级电子管，无需调整外围电路参数；第二级采用驱动级电子管完成信号的进一步放大与阻抗匹配，末级单端输出环节采用6AS7/6080/6П13П功率管，搭配哈蒙德125ESE型号的输出变压器完成信号耦合与阻抗匹配，电路设计上预留了负反馈调整空间，

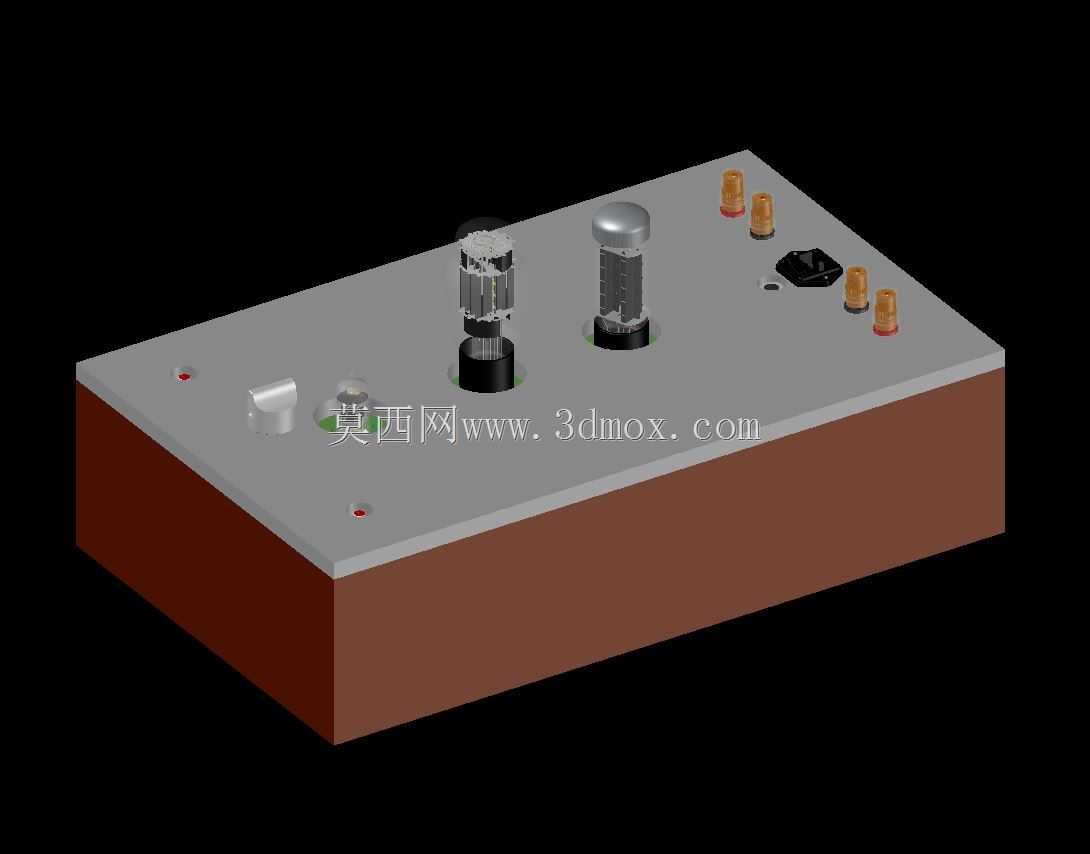

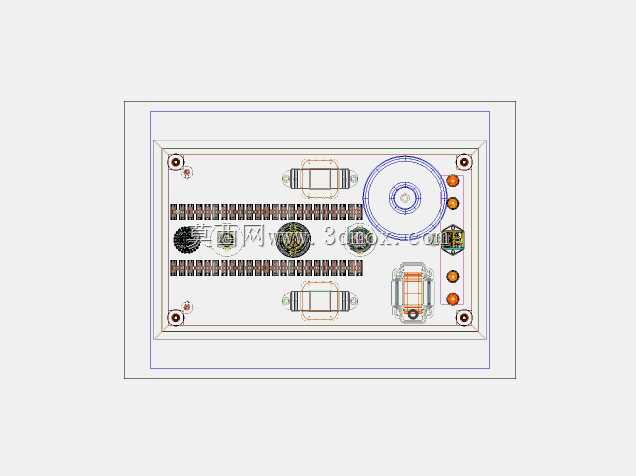

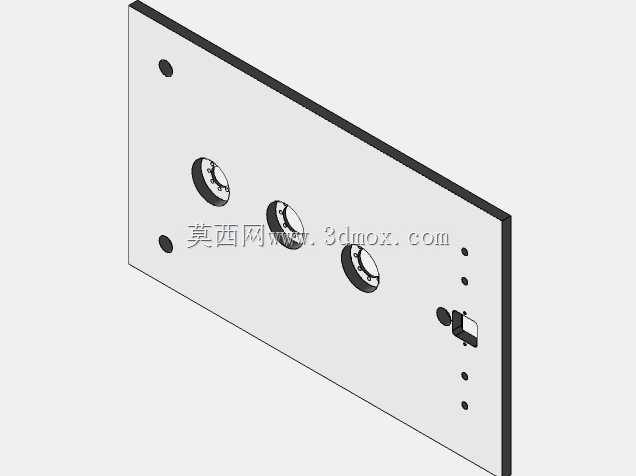

　　可根据实际听音需求调整反馈深度，平衡失真度与阻尼系数。结构设计层面，整机采用分体式布局思路，下半部分为封闭的金属机箱腔体，内部用于布置电源变压器、滤波电容、阻容元件、接线端子等部件，金属腔体可有效屏蔽电源部分的电磁干扰，避免交流声串入音频通路；上半部分为操作与元件安装面板，面板采用金属板材加工，表面做哑光处理减少光线反射，面板上预留了电子管安装座、输入输出接线端子、电源开关、调节旋钮的安装位，所有元件的安装孔位都做了公差匹配设计，电子管座的安装孔同轴度控制在0.1mm以内，避免电子管安装后出现倾斜，影响外观与接线可靠性。外形与安装边界方面，整机采用长方体结构，底部机箱的长宽尺寸根据内部元件的排布空间确定，

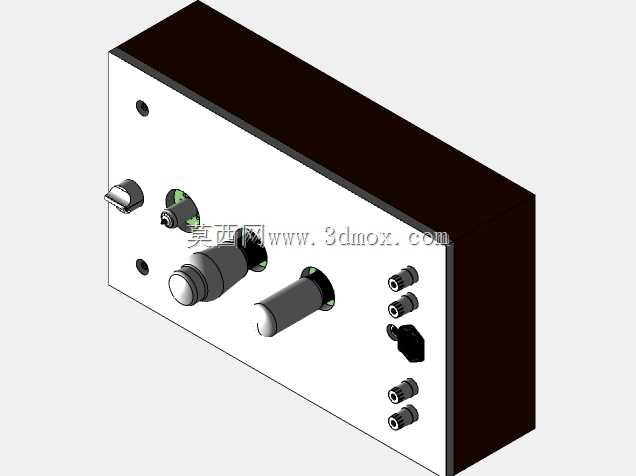

　　电源变压器与输出变压器分置机箱内部两侧，重量分布均匀，避免放置时出现重心偏移；面板上的元件排布遵循操作逻辑，功率管与前级放大管布置在面板靠前的可视区域，既满足电子管的散热需求，也保留了胆机特有的外观辨识度；接线端子布置在面板后侧区域，方便外部信号线与音箱线的连接，避免接线与前方操作旋钮产生干涉；调节旋钮与电源开关布置在面板左侧操作区，符合多数使用者的操作习惯，旋钮的旋转行程与电位器的转动角度做了匹配设计，旋转阻尼均匀，无卡顿或虚位。散热设计上，电子管本身为发热元件，面板上的电子管安装位周边预留了足够的空气流通空间，没有设置遮挡结构，依靠空气自然对流完成散热，长时间连续工作时电子管的外壳温度控制在合理范围内，

　　不会出现过热导致的元件寿命衰减；机箱底部预留了通风间隙，内部热空气可从底部间隙进入，从电子管周边的空间流出，形成稳定的散热风道，无需额外加装散热风扇，避免风扇运转带来的额外噪声干扰音频重放效果。结构细节上，机箱的拼接采用折边咬合加螺丝固定的方式，接缝处平整度控制在0.2mm以内，既保证机箱的结构强度，也避免接缝处出现漏磁或者谐振；面板与机箱之间采用定位柱加螺丝的连接方式，拆卸维护时可直接拆下面板，对内部元件进行检修更换，无需拆解整个机箱结构；所有接线端子都采用绝缘基座安装，与金属面板之间保持足够的绝缘距离，避免出现短路或者信号干扰的问题；电位器与开关的安装都做了防松设计，长期使用不会出现旋钮松动或者开关移位的问题。从建模角度来看，该模型完整还原了整机的所有外部结构特征，包括电子管的外形细节、旋钮的纹理、接线端子的结构、机箱的拼接缝隙，可用于胆机产品的外观结构验证、安装干涉检查、生产前的样机结构参考，也可作为复古音频设备设计的参考案例，帮助结构设计人员快速掌握小功率胆机的排布逻辑与结构设计要点，在进行同类产品设计时，可直接参考该模型的元件排布方式、安装边界预留尺寸、散热空间设计思路，减少前期方案验证的时间成本。
